Открытый узел

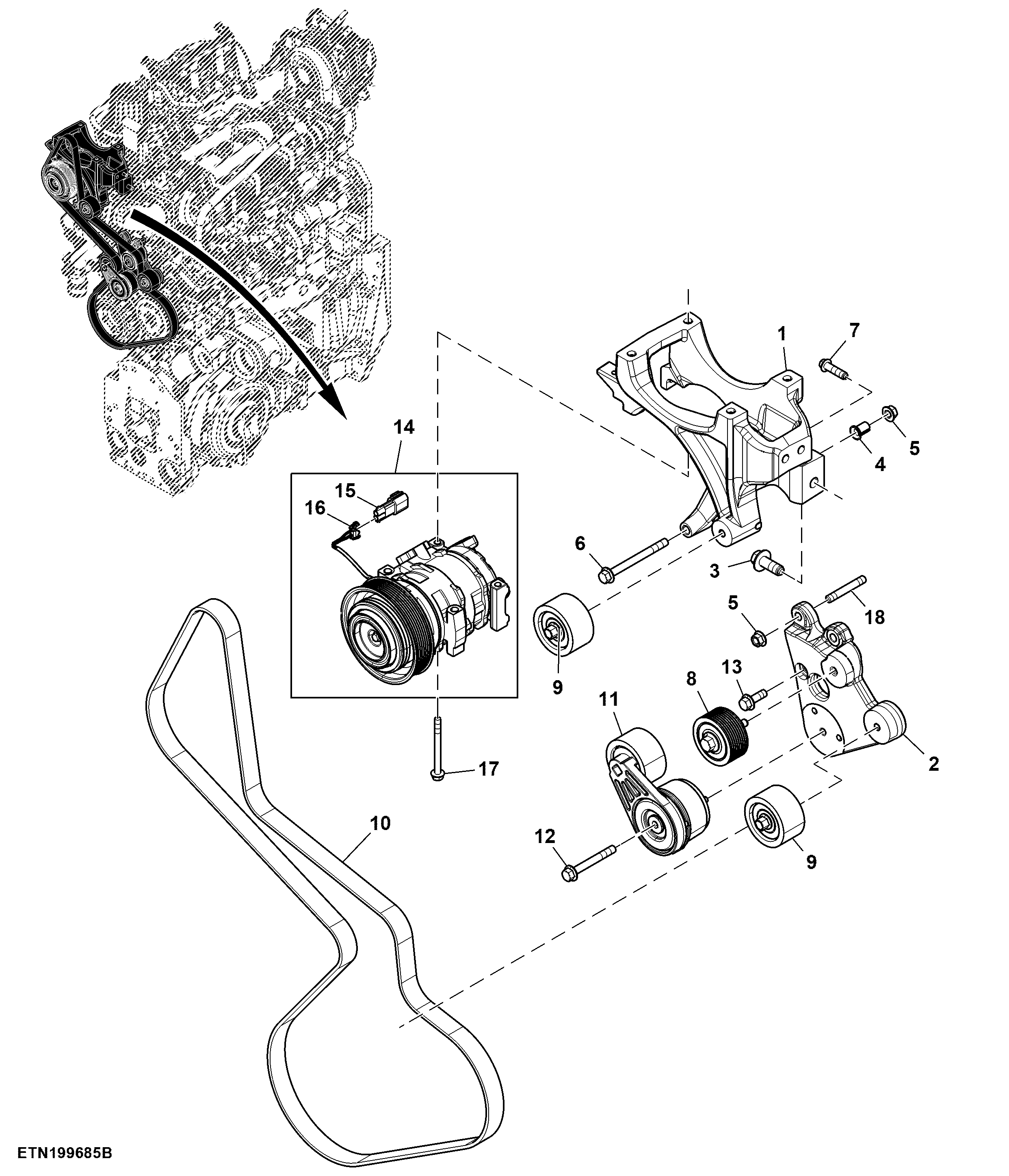

Auxiliary Drive, W/ CTIS Compressor (200001 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R567969	1	Bracket	-
2	R573500	1	Bracket	-
3	R566347	1	Cap Screw	-
4	R100377	1	Bushing	-
5	14M7296	3	Flange Nut	M10
6	19M7836	1	Screw	M10 X 110
7	R566346	2	Cap Screw	-
8	RE593280	1	Idler	-
9	AXE21096	2	Pulley	-
10	R566408	1	Flat Belt	-
11	RE590904	1	Belt Tensioner	-
12	19M7810	1	Screw	M10 X 80
13	19M7786	1	Screw	M10 X 30
14	RE326205	1	Compressor	-
15	57M7304	1	Elec. Connector Housing	-
16	57M7306	1	Elec.Connect Locking Device	-
17	19M7913	4	Screw	M8 X 90
18	42M7053	2	Stud	-

Auxiliary Drive, W/ CTIS Compressor (200001 - )

Нет текстового описания
