Radiator, PST/ IVT™/ e23™, T3/ FT4/ Stage 5 Engine ( - 200000)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7897	1	Screw	M8 X 35
2	14M7299	2	Flange Nut	M12
3	14M7298	2	Flange Nut	M8
4	19M7798	2	Screw	M8 X 40
5	R561975	1	Support	RH
6	R561976	1	Support	LH
7	24M7180	2	Washer	13 X 37 X 3 mm
8	R115466	2	Plug	-
9	R54701	1	Spacer	-
10	R77175	1	Cover	-
11	AT139776	2	Isolator	-
12	RE576834	1	Receiver-Dryer	-
13	24M7298	28	Washer	8.400 X 25 X 2 mm
14	14M7272	2	Nut	M6
15	14M7273	29	Nut	M8
16	19M6614	8	Cap Screw	M6 X 12
17	24M7238	4	Washer	8.700 X 17 X 2 mm
18	24M7293	10	Washer	6.500 X 13 X 1.600 mm
19	R542582	1	Support	-
20	R542584	1	Support	-
21	R542585	1	Support	-
22	R542586	4	Bushing	-
23	R542588	4	Bumper	-
24	R542589	1	Isolator	-
25	R542590	1	Isolator	-
26	R543522	8	Bolt	-
27	R543527	4	Bushing	-
28	R543779	1	Bracket	-
29	R545209	4	Bolt	-
30	R565901	1	Washer	-
31	RE560739	1	Aftercooler	-
32	RE560740	1	Oil Cooler	Hydraulic Oil Cooler, H1
33	RE230665	2	Latch	-
34	RE190805	1	Diagnostic Coupling	-
35	51M7041	1	O-Ring	11.300 X 2.200 mm
36	19M7783	1	Screw	M10 X 16
37	39M1709	1	Knob	-
38	RE560741	1	Vapor Condenser	-
39	RE570493	1	Radiator	-
40	AT13740	1	Drain Valve	-
41	RE570458	1	Check Valve	-
43	R542575	1	Isolator	-
45	R542576	1	Isolator	-
46	RE572293	2	Bracket	-
47	RE584139	1	Bracket	-
48	RE584140	1	Bracket	-
49	RE584141	1	Bracket	-
50	RE584142	1	Bracket	-
51	RE586535	1	Bracket	-
52	R569206	1	Seal	-
53	A68169	1	Extension Spring	-
54	99M7102	1	Clamp	-
55	R309995	2	Isolator	-
56	R560053	1	Seal	-
57	R542580	1	Isolator	-
58	R542577	1	Isolator	-
59	R560054	2	Seal	-
42A	RE571961	1	Support	LH, ORDER RE596079
42B	RE596079	1	Support	LH
44A	RE571962	1	Support	RH, ORDER RE596141
44B	RE596141	1	Support	RH

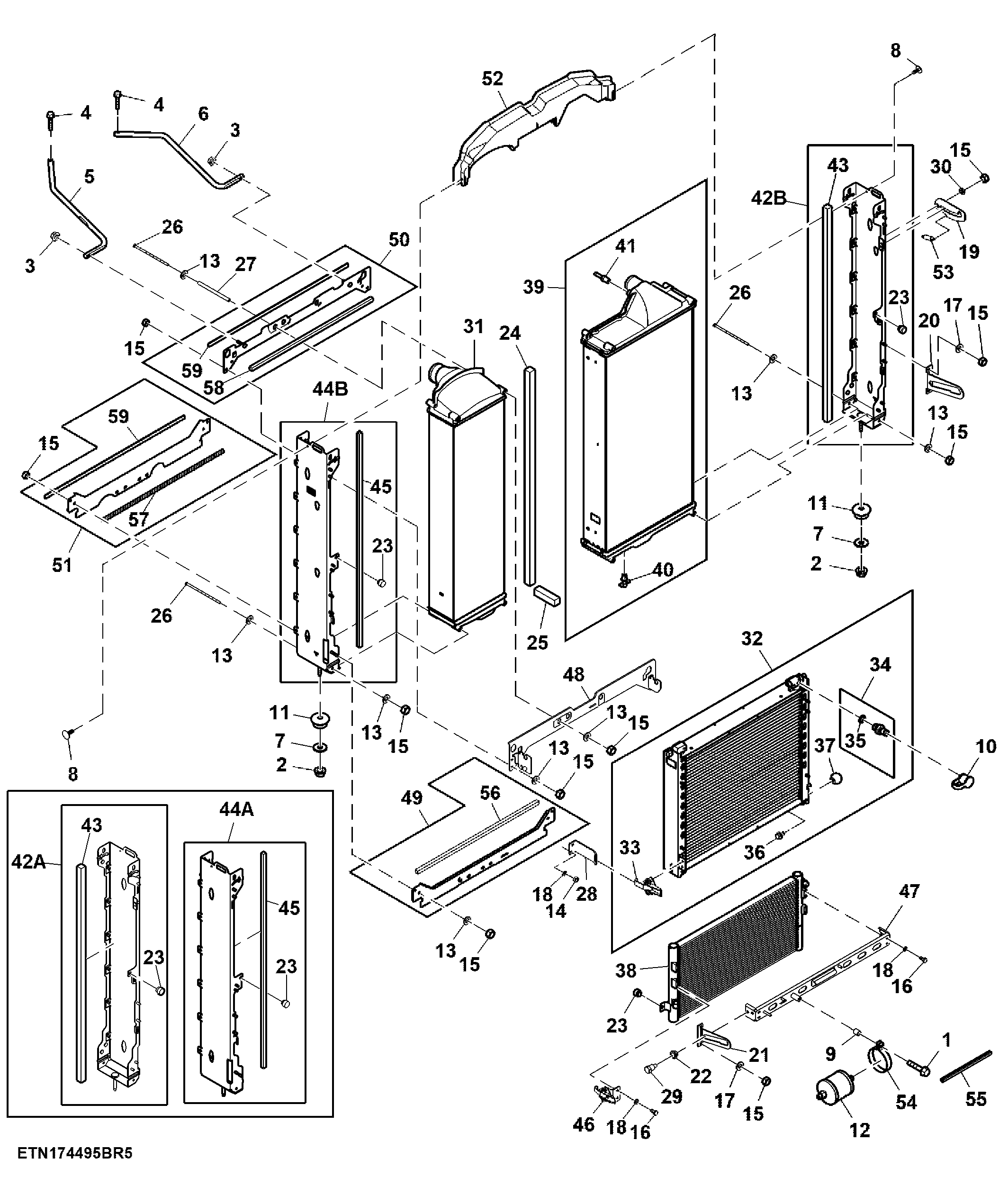

Radiator, PST/ IVT™/ e23™, T3/ FT4/ Stage 5 Engine ( - 200000)

Нет текстового описания
