Открытый узел

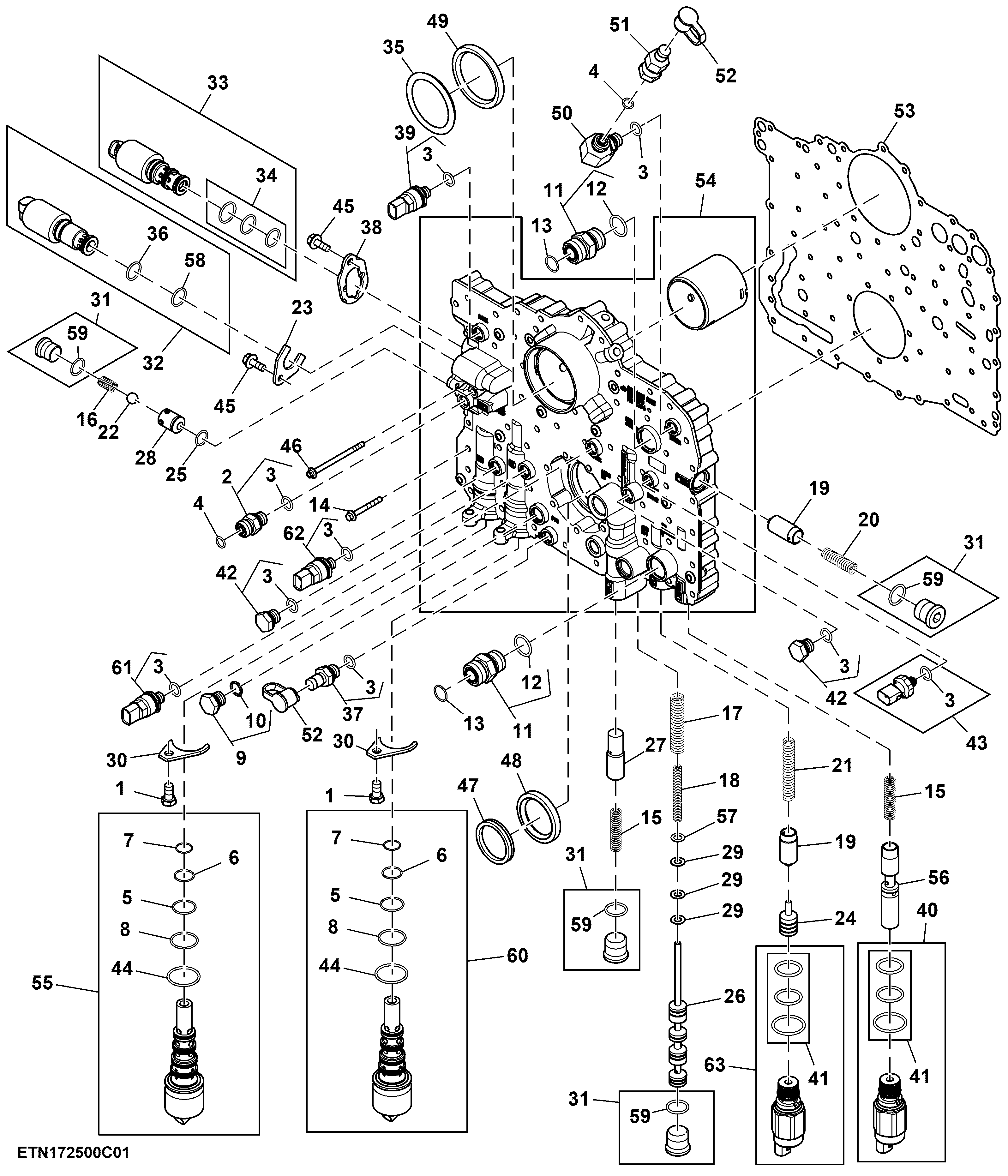

Manifold, Lower Rear, MFWD, e23™

Manifold, Lower Rear, MFWD, e23™

Manifold, Lower Rear, MFWD, e23™

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Manifold, Lower Rear, MFWD, e23™

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7938	2	Cap Screw	M10 X 20
2	38H5002	1	Adapter Fitting	-
3	51M7041	9	O-Ring	11.300 X 2.200 mm
4	T77613	2	O-Ring	-
5	U11326	2	O-Ring	-
6	R62070	2	Ring	-
7	R27928	2	O-Ring	-
8	R106663	2	O-Ring	-
9	RE46685	1	Fitting Plug	-
10	51M7043	1	O-Ring	15.300 X 2.200 mm
11	38H5005	2	Adapter Fitting	-
12	51M7047	2	O-Ring	23.600 X 2.900 mm
13	T77858	2	O-Ring	-
14	L115609	69	Screw	-
15	R116040	2	Spring	-
16	R128397	1	Compression Spring	-
17	R160627	1	Compression Spring	-
18	R160628	1	Compression Spring	-
19	R161099	2	Valve	-
20	R161100	1	Spring	-
21	R161101	1	Compression Spring	-
22	H23836	1	Ball	-
23	R308519	1	Clamp	-
24	R310832	1	Valve Spool	ORDER R340117
24	R340117	1	Valve Spool	-
25	R33259	1	O-Ring	-
26	R336692	1	Valve Spool	ORDER TR121816
26	TR121816	1	Valve Spool	-
27	R336694	1	Valve Spool	-
28	R337186	1	Valve	-
29	R86638	1	Shim	TK = 0.77 mm
30	R95045	2	Clamp	-
31	RE162743	4	Fitting Plug	-
32	RE577638	1	Solenoid Valve	Park Sump Block Solenoid, Y670
33	RE211157	2	Solenoid Valve	Park Brake Supply Solenoid, Y633
34	RE47392	2	O-Ring Kit	-
35	RE571325	1	Seal	-
36	51M7085	1	O-Ring	19 X 2 mm
37	RE190805	1	Diagnostic Coupling	-
38	R211082	2	Clamp	-
39	RE584415	1	Pressure Sensor	Park Brake Pressure Sensor, B707
40	RE244397	1	Solenoid Valve	Lube Priority Solenoid Valve, Y635
41	RE276475	2	Repair Kit	-
42	RE46684	2	Fitting Plug	-
43	RE584414	1	Pressure Sensor	Lube Pressure Sensor, B721
44	U41966	2	O-Ring	-
45	19M7775	5	Screw	M6 X 16
46	R540418	1	Screw	-
47	T121280	1	Seal	-
48	RE14439	1	Seal	-
49	RE565834	1	Seal	-
50	38H5016	1	Elbow Fitting	-
51	RE60701	1	Diagnostic Coupling	-
52	R77175	2	Cover	-
53	R566162	1	Gasket	-
54	RE586497	1	Manifold	-
55	RE574665	1	Solenoid Valve	Range Clutch R2 Proportional Solenoid Valve, Y640
56	R550876	1	Valve Spool	-
57	R556658	1	Shim	TK = 0.38 mm
58	-	1	Part 60	ORDER RE47392
59	51M7045	4	O-Ring	19.300 X 2.200 mm
60	RE574665	1	Solenoid Valve	Range Clutch R1 Proportional Solenoid Valve, Y628
61	RE584415	1	Pressure Sensor	System 2 Pressure Sensor, B727
62	RE584415	1	Pressure Sensor	R2 Clutch Pressure Sensor, B640
63	RE244397	1	Solenoid Valve	Hydraulic Oil Cooler Control Solenoid Valve, Y624
