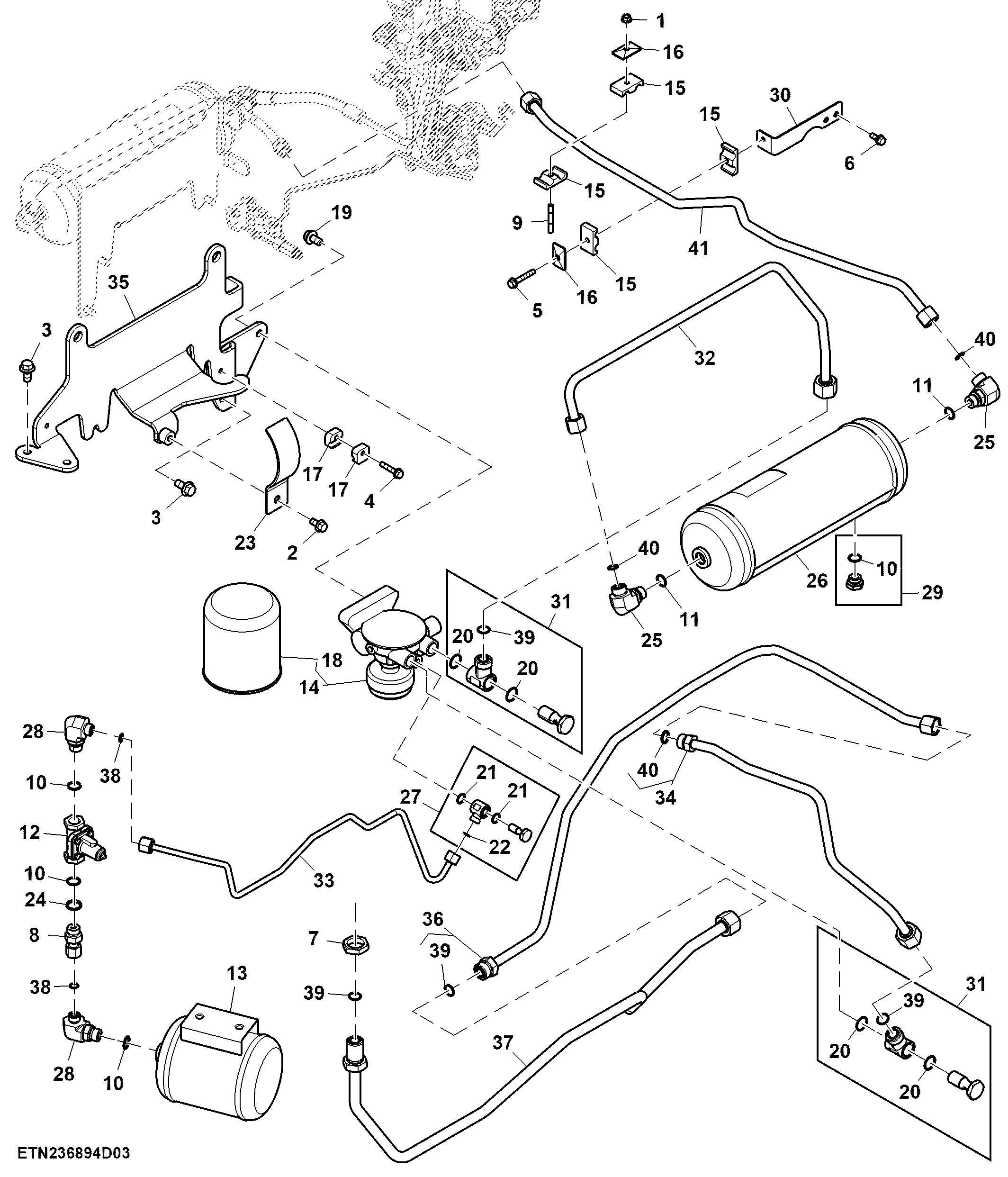

Pneumatic Trailer Brake Assembly (2/2) (071001 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7298	1	Flange Nut	M8
2	19M7784	1	Screw	M10 X 20
3	19M7788	5	Screw	M12 X 25
4	19M7798	2	Screw	M8 X 40
5	19M7800	1	Screw	M8 X 50
6	19M7866	2	Screw	M8 X 20
7	38H5094	1	Nut	1-3/16"
8	38H5142	1	Fitting	-
9	42M7008	1	Stud	-
10	51M7045	4	O-Ring	19.300 X 2.200 mm
11	51M7085	2	O-Ring	19 X 2 mm
12	AL207476	1	Pneumatic Pressure Valve	Air Trailer Brake Purge Tank Charge Valve, V73
13	AL207504	1	Reservoir	-
14	AL231942	1	Air Dryer	-
15	H120847	4	Clamp	-
16	H121168	2	Plate	-
17	H127589	4	Clamp	-
18	HXE135862	1	Air Dryer	-
19	L168204	3	Cap Screw	-
20	R524887	4	O-Ring	-
21	R534793	2	O-Ring	-
22	R534806	1	O-Ring	-
23	R540072	1	Strap	-
24	R559684	1	Ring	-
25	R559716	2	Elbow Fitting	-
26	RE316718	1	Reservoir	-
27	RE563206	1	Fitting	-
28	RE583767	2	Elbow Fitting	-
29	RE583805	1	Fitting Plug	-
30	RE586984	1	Bracket	-
31	RE593752	2	Fitting	-
32	RE595452	1	Line	Dryer To LH Reservoir
33	RE595453	1	Line	Dryer To Purge Tank
34	RE595455	1	Line	Air Crossover, Dryer Supply
35	RE595718	1	Bracket	-
36	RE596640	1	Line	Dryer Supply Crossover
37	RE596757	1	Line	Dryer Supply Along RH Side Of Midframe, INCLUDES T77858
38	T77857	2	O-Ring	-
39	T77858	4	O-Ring	-
40	T77932	3	O-Ring	-
41	TA18804	1	Oil Line	-

Pneumatic Trailer Brake Assembly (2/2) (071001 - )

Нет текстового описания
