Oil Line, Rear Line Bundle, Auto Detect (071001 - 072000)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	62M1029	1	Adapter Fitting	-
2	51M7045	2	O-Ring	19.300 X 2.200 mm
3	RE193349	1	Hose Fitting	-
4	51M7041	3	O-Ring	11.300 X 2.200 mm
5	H114876	4	Clamp	-
6	19M7800	5	Screw	M8 X 50
7	19M7866	1	Screw	M8 X 20
8	R202160	2	Clamp	-
9	38H5003	2	Adapter Fitting	-
10	T77857	4	O-Ring	-
11	51M7043	2	O-Ring	15.300 X 2.200 mm
12	38H5002	2	Adapter Fitting	INCLUDES 51M7041
13	T77613	3	O-Ring	-
14	R305041	1	Cover	-
15	19M7798	1	Screw	M8 X 40
16	RE579244	1	Fitting	-
17	T77932	3	O-Ring	-
18	R569735	1	Hose	Brake Return
19	R309931	1	Block Clamp	-
20	T372121	2	Clamp	-
21	H121168	1	Plate	-
22	RE596347	1	Oil Line	Brake Supply
23	H128515	2	Clamp	-
24	19M7803	5	Screw	M8 X 70
25	14M7298	2	Flange Nut	M8
26	R565292	1	Plate	-
27	RE586082	1	Oil Line	Transmission Vent
28	R565771	4	Sleeve	-
29	RE588485	1	Hydraulic Hose	Brake Return
30	H121163	1	Strap	-
31	14M7396	2	Lock Nut	M8
32	RE594382	1	Oil Line	Brake Return
33	RE594377	1	Hydraulic Hose	Brake RH
34	RE594376	1	Hydraulic Hose	Brake LH
35	RE594380	1	Oil Line	Brake RH
36	RE594381	1	Oil Line	Brake LH
37	H108291	2	Clamp	-
38	R569661	2	Block Clamp	-
39	R318378	4	Half Clamp	-
40	RE594520	2	Channel	-
41	RE594159	1	Bracket	-
42	03M7566	1	Bolt	M8 X 70
43	RE596322	1	Oil Line	Brake Supply
44	RE596396	1	Hydraulic Hose	Brake Supply
45	H112567	1	Plate	-
46	TR119511	1	Plate	-
47	R572241	2	Plate	-

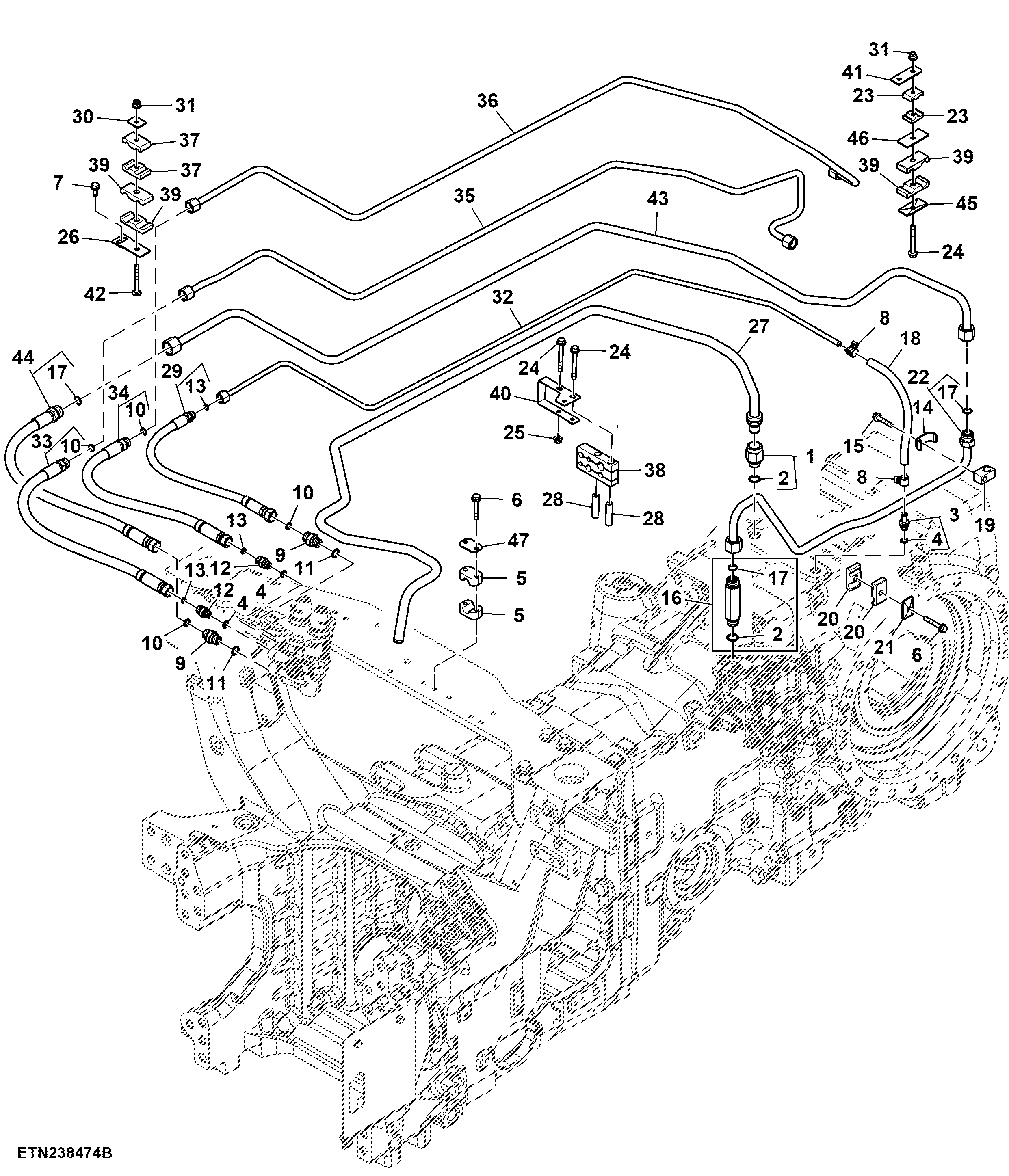

Oil Line, Rear Line Bundle, Auto Detect (071001 - 072000)
