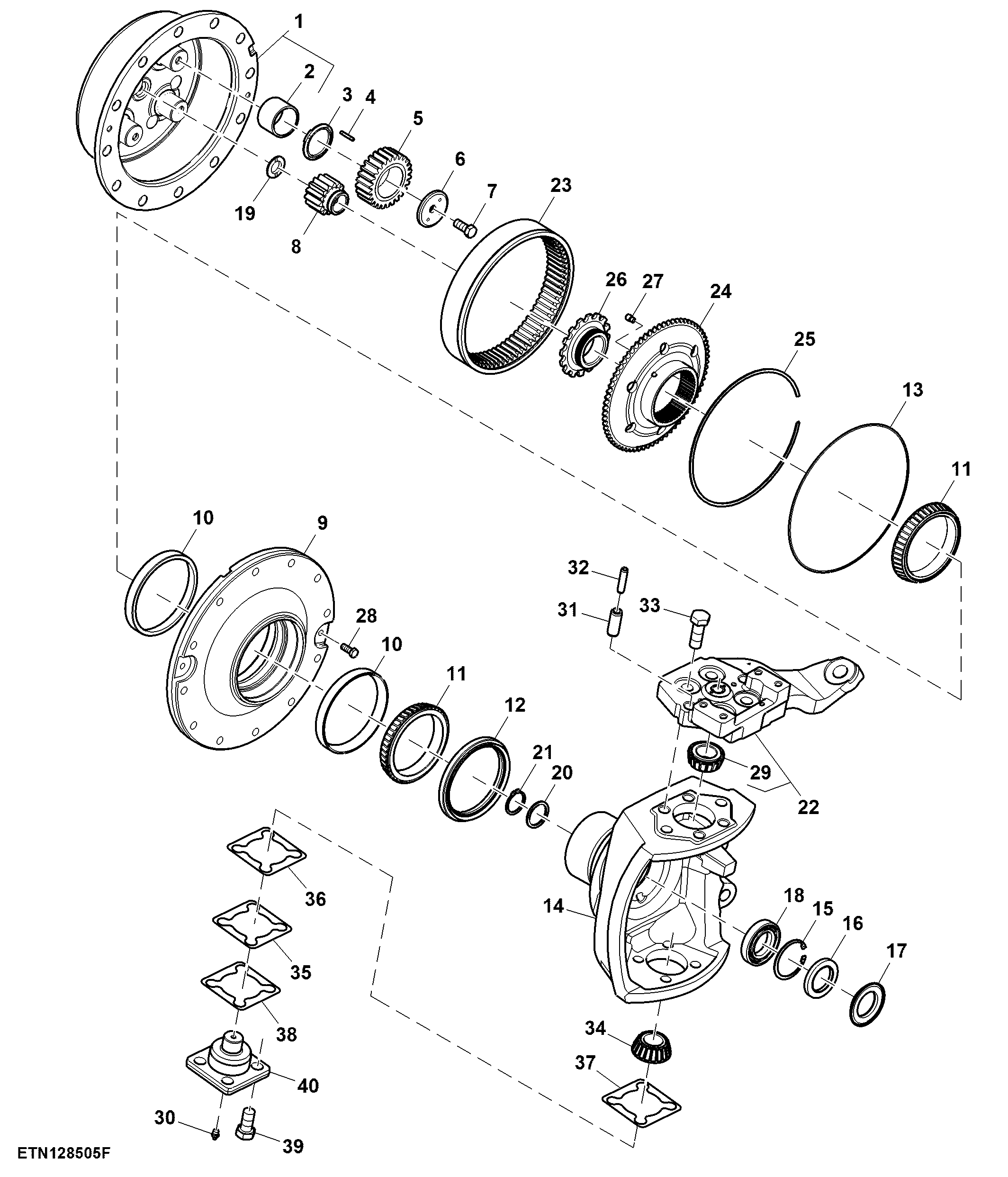

Final Drive, RH, Heavy Duty, 1300 MFWD

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE564018	1	Planet Pinion Carrier	-
2	R121362	3	Bearing Race	-
3	R332855	3	Thrust Washer	-
4	R121283	99	Needle Roller	-
5	R228144	3	Planet Pinion	Z = 26
6	R92871	3	Retainer	-
7	R112888	3	Cap Screw	-
8	R542093	1	Pinion	Z = 14
9	R135866	1	Hub	-
10	JD9115	2	Bearing Cup	-
11	JD9050	2	Bearing Cone	-
12	RE154869	1	Seal	-
13	R87047	1	Ring	-
14	R135864	1	Housing	-
15	40M1873	1	Snap Ring	-
16	RE65591	1	Seal	-
17	RE193099	1	Seal	-
18	JD9346	1	Ball Bearing	-
19	R539188	1	Thrust Washer	-
20	R250848	1	Washer	-
21	40M7302	1	Snap Ring	-
22	RE564169	1	Steering Arm	-
23	R554713	1	Ring Gear	Z = 70
24	R159931	1	Splined Coupling	-
25	R99673	1	Snap Ring	-
26	R560689	1	Nut	-
27	R91842	1	Screw	-
28	19M8011	2	Cap Screw	M12 X 30
29	JD8968	1	Bearing Cone	-
30	JD7759	1	Lubrication Fitting	-
31	34M7128	2	Spring Pin	20 X 50 mm
32	34M7077	2	Spring Pin	12 X 50 mm
33	19M8002	4	Cap Screw	M20 X 55
34	JD8930	1	Bearing Cone	-
35	R131673	1	Shim	TK = 0.13 mm
36	R131675	1	Shim	TK = 0.25 mm
37	R131676	1	Shim	TK = 1.00 mm
38	R131985	1	Shim	TK = 0.08 mm
39	19M7946	4	Cap Screw	M20 X 40
40	R135861	1	Kingpin	-

Final Drive, RH, Heavy Duty, 1300 MFWD
