Hood Enclosure, W/ Pull Latch, W/ Grille (For EAEU)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE593776	1	Hood	-
2	R560191	1	Marker	-
3	37M7340	13	Bolt	-
4	24M7027	1	Washer	5.300 X 10 X 1 mm
5	RE593777	1	Hood	INCLUDES (9) R310377; LH
6	-	1	Part 6	ORDER RE593777
7	R560194	1	Guide	LH
8	R563812	1	Guide	LH
9	R310377	18	Push Nut	-
10	RE593778	1	Hood	INCLUDES (9) R310377; RH
11	-	1	Part 11	ORDER RE593778
12	R560200	1	Guide	RH
13	R563813	1	Guide	RH
14	R572525	1	Screen	SUB FOR R570956
15	R569210	1	Frame	LH
16	R569211	1	Frame	RH
17	TR118671	1	Panel	SUB FOR R569476; LH
18	TR118672	1	Panel	SUB FOR R569477; RH
19	R560204	1	Screen	LH
20	R560205	1	Screen	RH
21	R560206	1	Screen	-
22	R571515	1	Hood	-
23	R560212	1	Isolator	-
24	RE596587	1	Plate	SUB FOR RE595885
25	TR118474	1	Plate	SUB FOR RE595884
26	RE595874	1	Latch	-
27	R568604	1	Hook	LH
28	R568605	1	Hook	RH
29	R263172	91	Screw	-
30	RE585337	1	Striker	ORDER RE597041
30	RE597041	1	Striker	-
31	N278751	2	Bolt	-
32	R297391	41	Screw	-
33	19M7866	7	Screw	M8 X 20
34	R565125	1	Screen	RH
35	R307030	1	Cover	-
36	R571326	1	Rod	-
37	R211071	1	Nut	-
38	24M7139	22	Washer	6.400 X 18 X 1.600 mm
39	R568858	1	Medallion	-
40	R560210	1	Medallion	-
41	JD5862	1	Label	-
42	R565753	1	Isolator	-
43	R565735	1	Air Duct	-
44	R560214	1	Heat Shield	Turbo
45	AL203265	1	Horn	-
46	R570615	1	Mounting Parts	-
47	R48568	1	Valve	Cleanout
48	R55326	2	Rivet	-
49	R566244	1	Screen	-
50	R566243	1	Screen	LH
51	19M7798	2	Screw	M8 X 40
52	R566417	2	Clip	-
53	TY22470	1	Clamp	-
54	TR119561	1	Brace	SUB FOR R571269
55	R572014	1	Heat Shield	LH
56	R572013	1	Heat Shield	RH
57	24M7178	6	Washer	10.500 X 30 X 2.500 mm

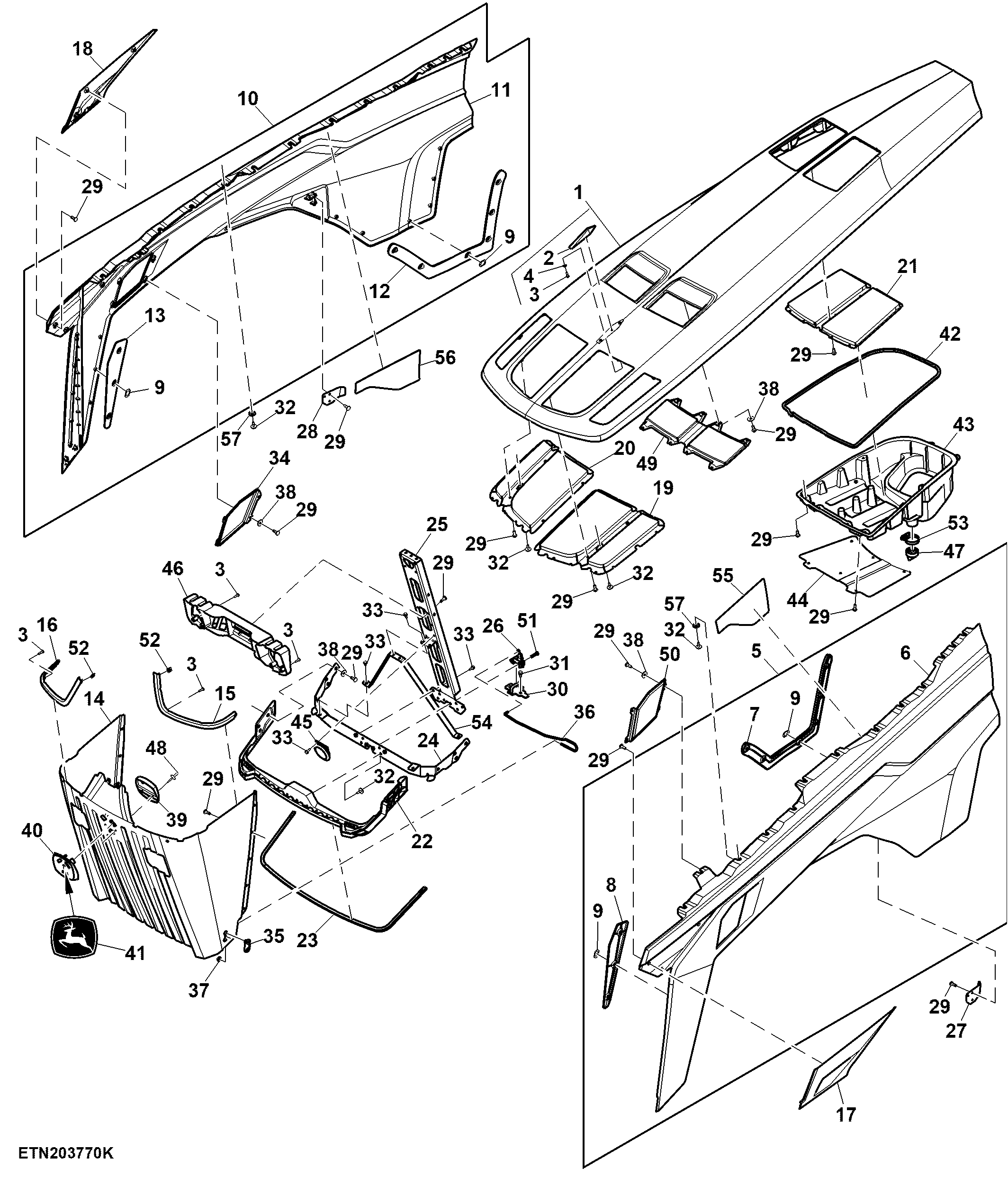

Hood Enclosure, W/ Pull Latch, W/ Grille (For EAEU)
