Открытый узел

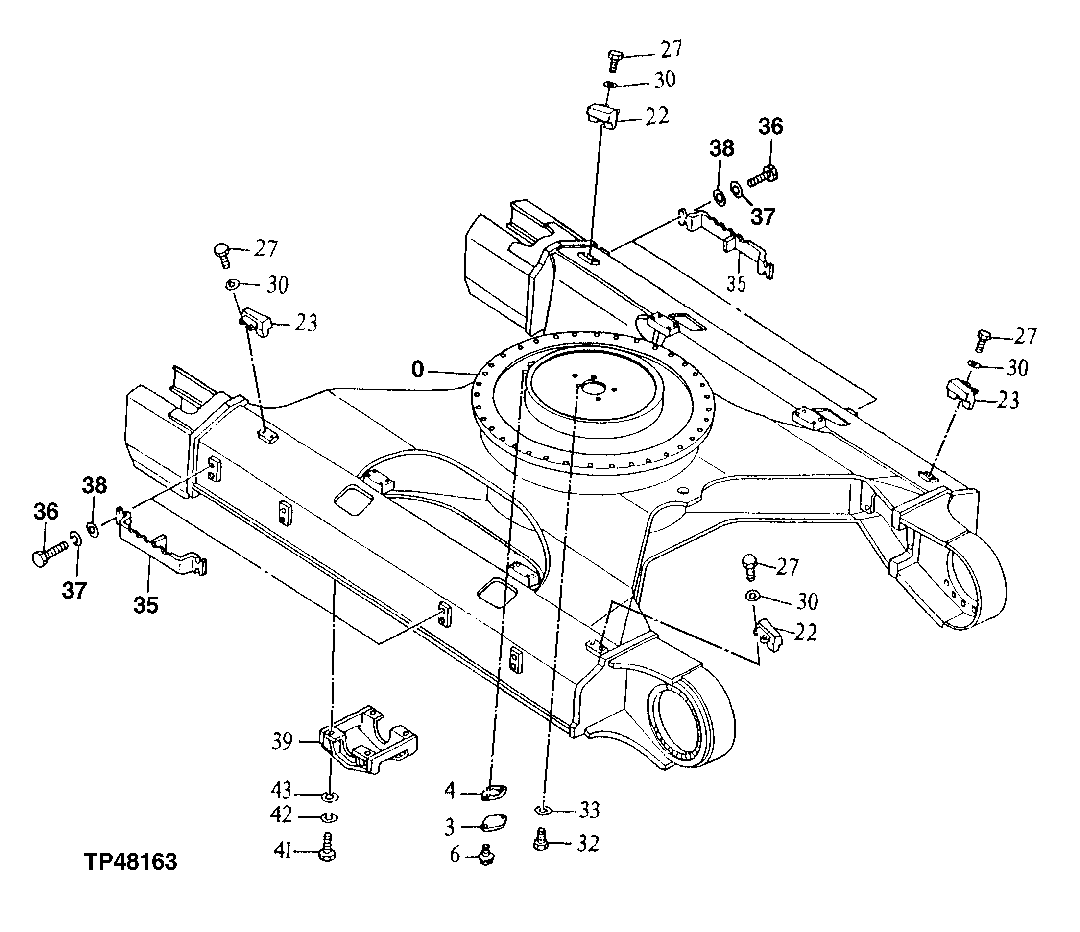

Track Frame (012001 - 012202)

Track Frame (012001 - 012202)

Track Frame (012001 - 012202)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Track Frame (012001 - 012202)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	-	1	Part 1	(AT178258 NLA)
3	4128863	1	Plate	(SUB FOR TH102264)
4	4272297	1	Gasket	(SUB FOR TH110612 AND 4211149)
6	19M7938	2	Cap Screw	M10 X 20
6	12M7066	2	Lock Washer	10 mm
22	2031046	2	Stop	(SUB FOR AT154655)
23	2031047	2	Stop	(SUB FOR AT154656)
27	19M7877	8	Cap Screw	M14 X 30
30	J222014	8	Washer	(SUB FOR AT200011)
32	19M8017	1	Cap Screw	M12 X 20
33	24M7047	1	Washer	13 X 24 X 2.500 mm
35	9746343	4	Step	(SUB FOR AT178255)
36	19M7489	16	Cap Screw	M16 X 45
37	12H294	16	Lock Washer	5/8"
38	24M7338	16	Washer	17 X 30 X 3 mm
39	AT310427	2	Bracket	(SUB FOR AT201128, 8049578)
41	19M7597	8	Cap Screw	M20 X 50, (SUB FOR AT201011)
42	12M7070	8	Lock Washer	20 mm
43	N231749	8	Washer	20.620 X 38.100 X 6.350 mm (13/16" X 1-1/2" X 1/4")
