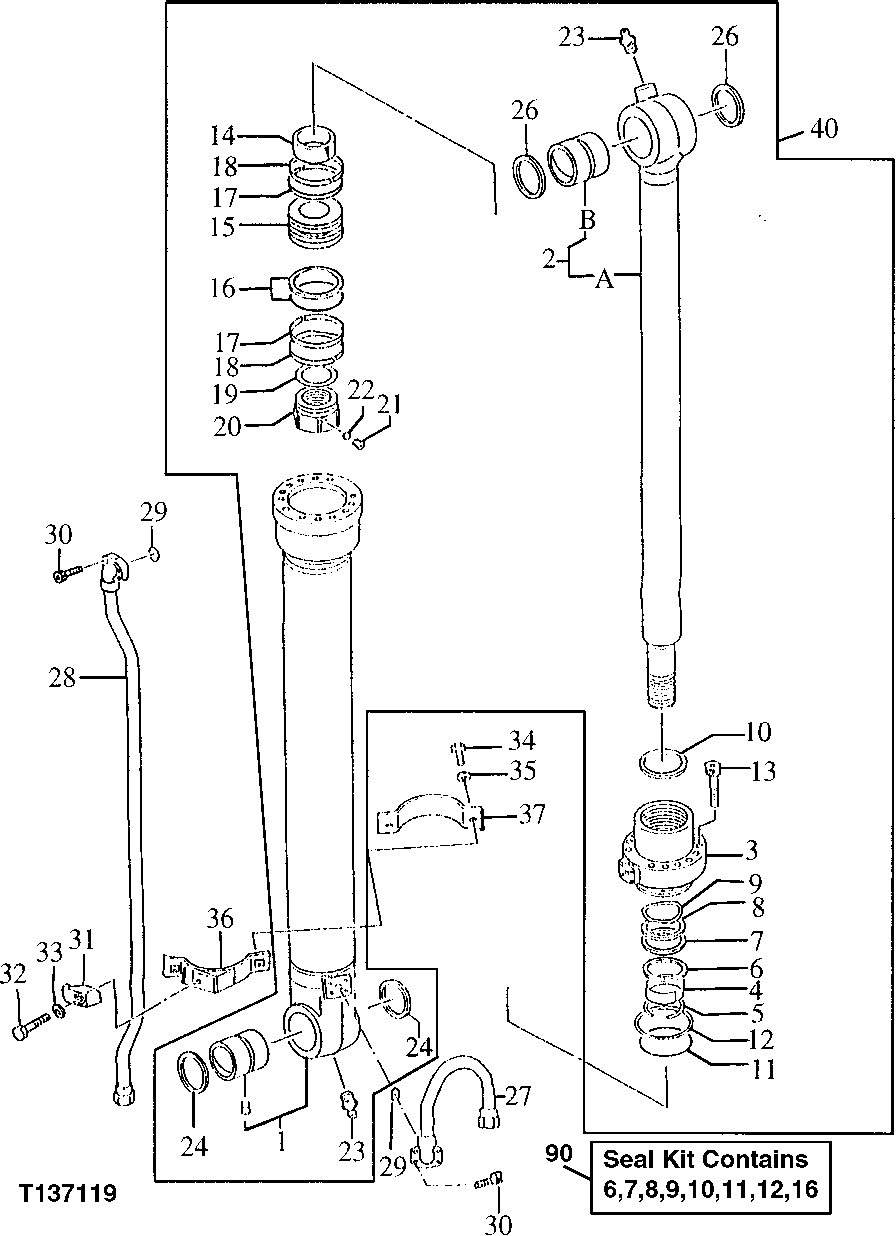

Super Long Front Bucket Cylinder (011000 - )

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	4344585	1	Hydraulic Cylinder Barrel	SUB FOR AT168755
2	-	1	Part 3	4344584 NLA, SUB FOR AT168759
3	0624403	1	Cylinder Head	SUB FOR T152394
4	AT264389	1	Wear Ring	SUB FOR TH109372
5	4510494	1	Snap Ring	SUB FOR TH106169
6	AT264376	1	Ring	SUB FOR TH105766 AND 4S00167
7	AT264374	1	Seal	SUB FOR TH105764
8	AT264375	1	Back-Up Ring	SUB FOR TH105765
9	AT264390	1	RING	SUB FOR 4S00135 AND TH109373
10	-	1	Part 13	-
11	4123536	1	O-Ring	SUB FOR 4059388 OR T152396
12	0254905	1	Back-Up Ring	SUB FOR TH111725
13	M341656	8	Bolt	SUB FOR TH109319 OR 0163406
14	0409109	1	Bearing	SUB FOR AT153953
15	0326004	1	Piston	SUB FOR TH111726
16	0240807	1	Ring	SUB FOR TH105802
17	0326005	2	Ring	SUB FOR TH111727
18	0254908	2	Ring	SUB FOR TH111728 OR 4S00840
19	TH110253	1	Shim	SUB FOR 0326007
20	0409108	1	Nut	SUB FOR AT153952
21	22M7139	1	Set Screw	M10 X 10
22	400R	1	Ball	6.350 mm (1/4")
23	TH100074	2	Lubrication Fitting	-
24	TH105979	2	Seal	-
26	TH100374	2	Seal	-
27	0624404	1	Oil Line	SUB FOR AT168761
28	0624405	1	Pipe	SUB FOR T152400
29	0976602	2	O-Ring	SUB FOR TH103574, AT264354 OR 4S00734
30	19M8439	8	Screw	M8 X 25
31	0310616	1	Clamp	SUB FOR TH109386
32	19M7496	1	Cap Screw	M12 X 45
33	12M7058	1	Lock Washer	12 mm, SUB FOR 12M7067
34	19M7550	2	Cap Screw	M10 X 35, SUB FOR AT153924
35	12M7066	2	Lock Washer	10 mm
36	0624406	1	Band	SUB FOR T152402
37	0326012	1	Clamp	SUB FOR TH111735
40	4344576	1	Cylinder	SUB FOR AT168750
70	-	1	Part 41	Super Long Front Not Illustrated Contains All Items On This Page - Additional Components Listed On Separate Pages Also Includes Right and Left Boom Cylinders and Arm Cylinder, AT166407 NLA
90	4344571	1	Seal Kit	SUB FOR AT168764
1B	0310513	1	Bushing	SUB FOR TH109383
2A	-	1	Part 4	T152393 NLA
2B	4S00353	1	Bushing	SUB FOR TH109329

Super Long Front Bucket Cylinder (011000 - )
