Открытый узел

Short Arm 2.66M

Short Arm 2.66M

Short Arm 2.66M

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Short Arm 2.66M

Нет текстового описания

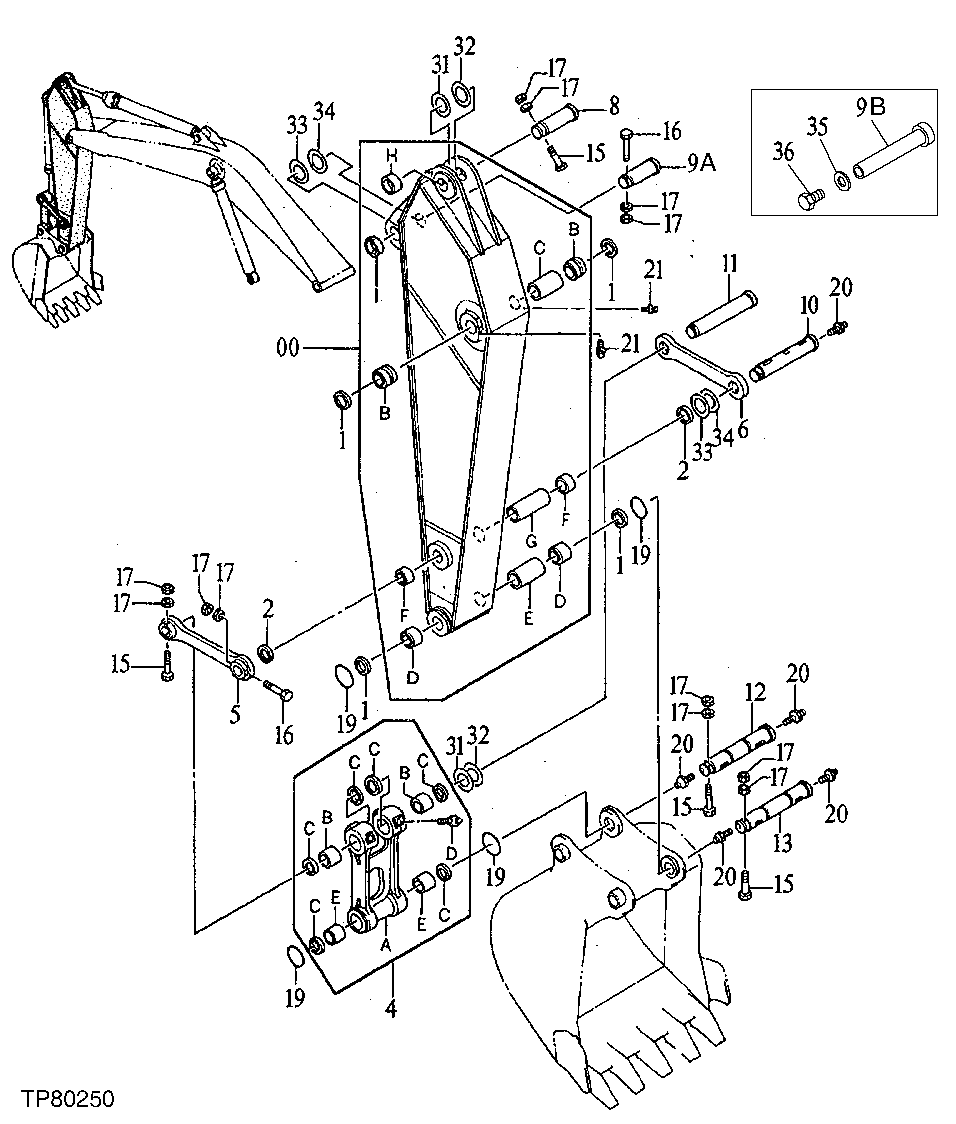

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	7027210	1	Arm	(SUB FOR AT201121) (SUB FOR AT161158) (WHOLEGOODS)
1	TH102411	4	Seal	-
2	TH102445	2	Seal	(I.D. 100 MM O.D. 115 MM)
4	8050126	1	Link	(SUB FOR AT201129)
5	8050397	1	Link	(SUB FOR AT201130)
6	3055521J	1	Link	(SUB FOR AT200979 OR 3055521)
8	TH111180	1	Pin Fastener	100 X 293 mm (3-15/16" X 11.535")
10	TH111181	1	Pin Fastener	-
11	TH111182	1	Pin Fastener	100 X 546 mm (3-15/16" X 21.496")
12	TH112086	1	Pin Fastener	-
13	AT164648	1	Pin Fastener	-
15	19M8100	4	Cap Screw	M20 X 180
16	19M8503	2	Cap Screw	M20 X 160
17	14M7277	12	Nut	M20
19	AT349467	4	Seal	Split O-Ring
19	4100180	4	O-Ring	Standard O-Ring
20	TH100074	5	Lubrication Fitting	-
21	T116334	2	Lubrication Fitting	-
31	4189839	1	Washer	(SUB FOR TH106305)
32	4189838	1	Washer	(SUB FOR TH106306)
33	TH106307	1	Washer	-
34	TH106308	1	Washer	-
35	AT189263	1	Bushing	(FOR HEAVY-DUTY APPLICATIONS) (USE W/ AT189262 AND 19M7488)
36	19M7488	1	Cap Screw	M16 X 40, (FOR HEAVY-DUTY APPLICATIONS) (USE W/ AT189262 AND AT189263)
40	AT176005	1	Arm	Not Illustrated Contains All Items On This Page - Additional Components Listed On Separate Pages, (WHOLEGOODS) (INCLUDES SHORT ARM, BUCKET CYLINDER AND LINKAGE)
90	AT349467	1	Seal	(SUB FOR <service-part qty="1">T238397</service-part>)(NOT ILLUSTRATED) Not Illustrated
90	19M9304	1	Cap Screw	M5 X 90, Not Illustrated
90	14M7572	1	Lock Nut	M5, Not Illustrated
90	24M7027	1	Washer	5.300 X 10 X 1 mm, Not Illustrated
0B	3069629	2	Bushing	(SUB FOR AT164647)
0C	4143372	1	Spacer	(SUB FOR TH103213)
0D	3062204	2	Bushing	SUB FOR AT200986
0E	4313282	1	Spacer	(SUB FOR AT201049)
0F	TH103216	2	Bushing	-
0G	4143371	1	Spacer	(SUB FOR TH103217)
0H	TH103198	1	Bushing	101.600 X 127 X 49.276 mm (4" X 5" X 1.940")
0I	TH102409	1	Bushing	92.075 X 120.650 X 50.800 mm (3-5/8" X 4-3/4" X 2")
4A	-	1	Part 13	-
4B	TH111170	2	Bushing	-
4C	TH102411	6	Seal	-
4D	TH100074	2	Lubrication Fitting	-
4E	AT200987	2	Bushing	-
9A	TH103204	1	Pin	(FOR STANDARD-DUTY APPLICATIONS)
9B	AT189262	1	Pin	(FOR HEAVY-DUTY APPLICATIONS) (USE W/ AT189263 AND 19M7488)
