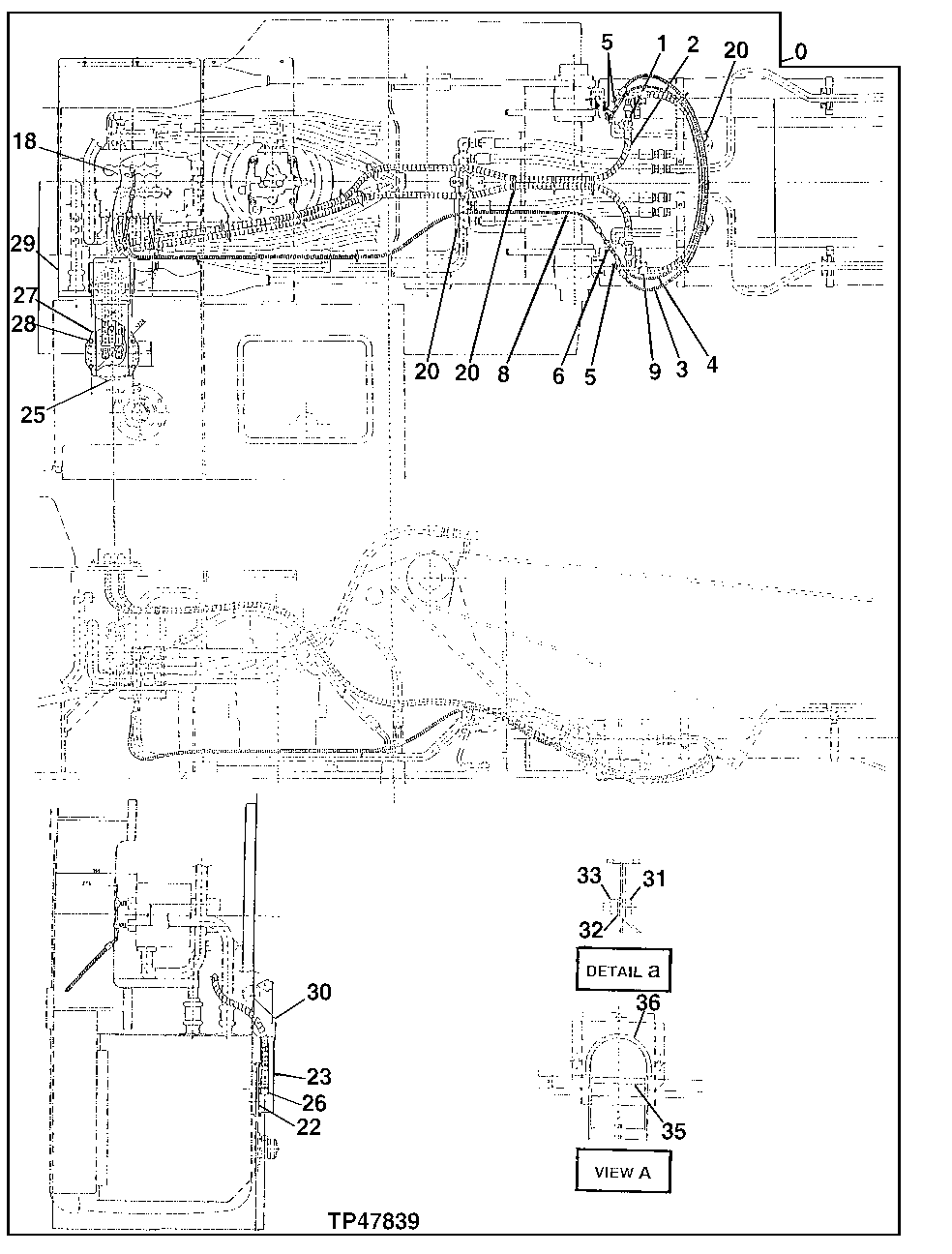

LOAD LOWERING VALVE BOOM CYLINDER KIT

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	-	1	Part 1	AT171164 NLA, LOAD LOWERING BOOM CYLINDER, CONTAINS ALL ITEMS LISTED ON THIS PAGE, ADDITIONAL COMPONENTS ON PREVIOUS PAGES, KIT DOES NOT CONTAIN CYLINDERS
1	4221272	2	Tee Fitting	SUB FOR AT205862
2	AT77903	2	Hydraulic Hose	1-1/16" X 3556 mm (140") X 1-1/16"
2	-	2	Part 4	MF XHG-075, BULK MATERIAL, CTL, SUB FOR AT138222
3	AT174567	1	Hydraulic Hose	11.1252" X 1500 mm (59") X 11.1252", ALSO ORDER (3) TH106022 HOSE PROTECTORS
4	AT30743	1	Hydraulic Hose	11.1252" X 1625 mm (64") X 11.1252"
4	4327315	3	Hose Guard	4327293 NLA, SUB FOR TH106022 OR 4133527
5	4154670	3	Elbow Fitting	SUB FOR TH100951
6	4226388	1	Tee Fitting	SUB FOR AT205878
8	AT174569	1	Hydraulic Hose	9/16" X 2600 mm (102-1/4") X 9/16", ALSO ORDER (4) TH106022 HOSE PROTECTORS
8	4327315	4	Hose Guard	4327293 NLA, SUB FOR TH106022 OR 4133527
9	AT174563	1	Hydraulic Hose	1-1/16" X 1200 mm (47-1/4") X 1-1/16", ALSO ORDER (2) XHG-075 HOSE GUARDS CTL
9	XHG-075	2	Hose Guard	-
18	8039468	1	Line	SUB FOR AT127914
20	H77698	20	Tie Band	-
22	3041809	1	Cover	SUB FOR AT205825
23	3068369	1	Cover	SUB FOR AT174570
25	19M7402	2	Cap Screw	M10 X 25
26	4190246	2	Elbow Fitting	SUB FOR TH106154
27	15M7036	1	Drain Plug	SUB FOR 0309805, SUB FOR 4217653, ALONG W/ CH11570
28	19M7662	4	Cap Screw	M10 X 30
28	12M7066	4	Lock Washer	10 mm
28	24M7028	4	Washer	10.500 X 20 X 2 mm
29	7028272	1	Cover	SUB FOR AT174572
30	3068370	1	Cover	SUB FOR AT174573
31	19M7881	3	Screw	M8 X 20
32	12M7056	3	Lock Washer	8 mm, SUB FOR 12M7065
33	14M7273	3	Nut	M8
35	4331697	1	Isolator	SUB FOR AT174574
36	4331698	1	Isolator	SUB FOR AT174575

LOAD LOWERING VALVE BOOM CYLINDER KIT
