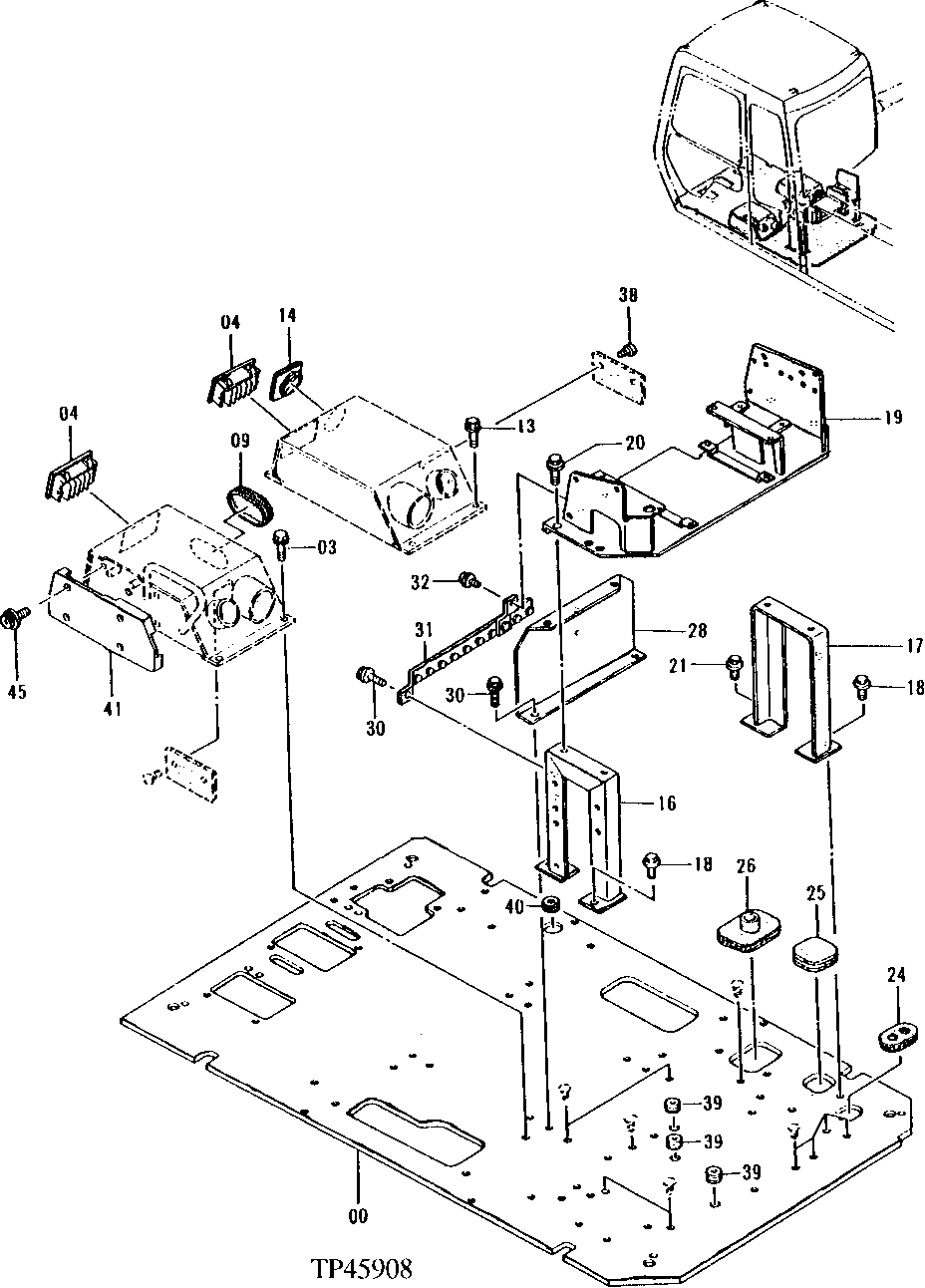

Cab Floor Parts (011000 - 012000)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	-	1	Part 1	(NLA)
3	19M7662	4	Cap Screw	M10 X 30
3	12M7066	4	Lock Washer	10 mm
4	4259639	2	Grille	(SUB FOR AT154269)
9	4280565	1	Grommet	(SUB FOR AT154353)
13	19M7662	4	Cap Screw	M10 X 30
13	12M7066	4	Lock Washer	10 mm
14	4263965	1	Bushing	(SUB FOR AT154290) (USE IF REQUIRED)
16	-	1	Part 9	(AT204991 NLA)
17	-	1	Part 10	(AT204990 NLA)
18	19M7662	3	Cap Screw	M10 X 30
18	12M7066	3	Lock Washer	10 mm
19	-	1	Part 13	(AT204983 NLA)
20	19M7938	4	Cap Screw	M10 X 20
20	12M7066	4	Lock Washer	10 mm
21	19M7662	1	Cap Screw	M10 X 30
21	24M7028	1	Washer	10.500 X 20 X 2 mm
21	12M7066	1	Lock Washer	10 mm
24	4276794	1	Grommet	(SUB FOR AT154344)
25	4205080	1	Grommet	(SUB FOR TH108613)
26	4276792	1	Grommet	(SUB FOR AT154343)
28	-	1	Part 22	(AT204992 NLA)
30	19M7662	3	Cap Screw	M10 X 30
30	12M7066	3	Lock Washer	10 mm
31	-	1	Part 25	(AT204996 NLA)
32	19M7932	1	Cap Screw	M8 X 16
32	12M7056	1	Lock Washer	8 mm, (SUB FOR 12M7065)
39	4205084	3	Grommet	(SUB FOR TH108616)
40	4205084	1	Grommet	(SUB FOR TH108616)
41	1016676	1	Cover	(SUB FOR AT154063)
45	J680645	4	Screw With Washer	(SUB FOR AT200014)
