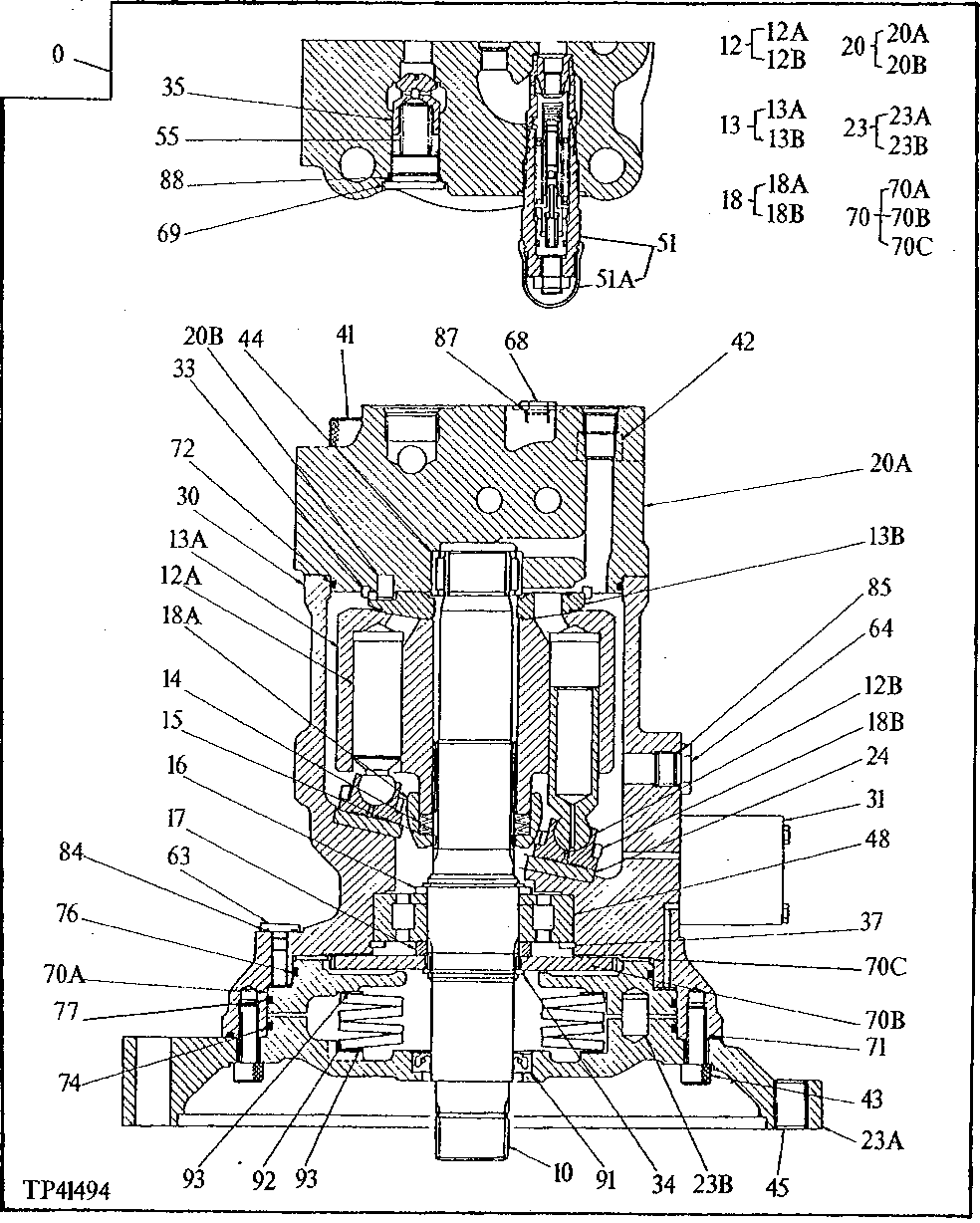

Swing Motor ( - 005477)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4197829EX	1	Hydraulic Motor	(REMANUFACTURED), (SUB FOR TH111290 ) (SUB FOR AT217346)
10	0308628	1	SHAFT	(SUB FOR TH109936 ) (SUB FOR TH112063)
12	0308601	9	Piston	(SUB FOR TH109928)
13	0326901	1	Hydraulic Cylinder	(SUB FOR TH111075)
14	0308611	1	Disk Spring	(SUB FOR TH109939)
15	0308612	1	SHIM	(SUB FOR TH109940)
16	0308609	1	WASHER	(SUB FOR TH109937)
17	0308610	1	WASHER	(SUB FOR TH109938)
18	0308603	1	PLATE	(SUB FOR TH109930)
20	-	1	Part 16	( TH109931 NO LONGER AVAILABLE)
23	0326902	1	Cover	(SUB FOR TH111074)
24	0308613	1	Plate	(SUB FOR TH109941)
30	-	1	Part 23	( TH111076 NO LONGER AVAILABLE)
31	0308606	1	FLOW CONTROL HYD. VALVE	(SUB FOR TH109933)
33	0308614	1	RING	(SUB FOR TH109942)
34	40M7066	2	Snap Ring	(SUB FOR TH100498)
35	-	2	Part 27	(SUB TH102635)
37	40M5463	1	Snap Ring	(SUB FOR TH109456 AND 40M7178)
41	0308616	2	SCREW	(SUB FOR TH109944)
42	0308617	2	Screw	(SUB FOR TH109945)
43	19M8448	16	Screw	M12 X 35
44	TH109948	1	BEARING	-
45	-	2	Part 33	( 0326905 OR TH111077 NO LONGER AVAILABLE FOR SERVICE)
48	TH109947	1	CYLINDRICAL ROLLER BEARING	-
51	0327001	2	Pressure Relief Valve	(SUB FOR TH111078)(CONTAINS ITEMS 51A, 51B AND 51C)
55	-	2	Part 39	(SUB TH102638)
63	0308621	2	FITTING PLUG	(SUB FOR TH109949)
64	0195128	1	FITTING PLUG	(SUB FOR TH104562)
68	0236014	2	Fitting Plug	(SUB FOR TH102650)
69	15M7027	1	Drain Plug	(SUB FOR TH102651)
70	0308627	1	BRACKET	(SUB FOR TH109935)
71	0235826	1	O-RING	(SUB FOR TH109950)
72	4154877	1	O-Ring	(SUB FOR TH109951)
74	0308624	1	O-Ring	(SUB FOR TH109954)
76	4S01094	1	O-Ring	(SUB FOR AT170299, 0411416, TH109953, 0308623)
77	0308624	1	O-Ring	(SUB FOR TH109954)
84	4506416	2	O-Ring	(SUB FOR TH102561)
85	4506418	1	O-Ring	(SUB FOR U46489)
87	M800650	1	Packing	-
88	AT264347	2	O-Ring	(SUB FOR TH100136, 4506428)
91	0251914	1	Seal	(SUB FOR TH109952)
92	0308625	4	Disk Spring	(SUB FOR TH109955)
93	0308626	2	WASHER	(SUB FOR TH109956)
12A	-	1	Part 4	(SUB TH109928)
12B	-	1	Part 5	(SUB TH109928)
13A	-	1	Part 7	(SUB TH111075)
13B	-	1	Part 8	(SUB TH111075)
18A	-	1	Part 14	(SUB TH109930)
18B	-	1	Part 15	(SUB TH109930)
20A	-	1	Part 17	-
20B	-	1	Part 18	-
23A	-	1	Part 20	-
23B	-	2	Part 21	-
51A	4269432	1	Cap	(SUB FOR AT134343)
51B	0177007	1	Back-Up Ring	(SUB FOR TH112007)(NOT ILLUSTRATED)
51C	A811025	1	O-Ring	(SUB FOR TH112260 ) (SUB FOR TH103950)(NOT ILLUSTRATED) (O.D. OF INTERNAL END OF TH111078)
70A	-	1	Part 45	(SUB TH109935)
70B	-	1	Part 46	(SUB TH109935)
70C	0326906	1	Plate	(SUB FOR AT177777)
