Открытый узел

LEVER CONTROL BOX (RIGHT)

LEVER CONTROL BOX (RIGHT)

LEVER CONTROL BOX (RIGHT)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

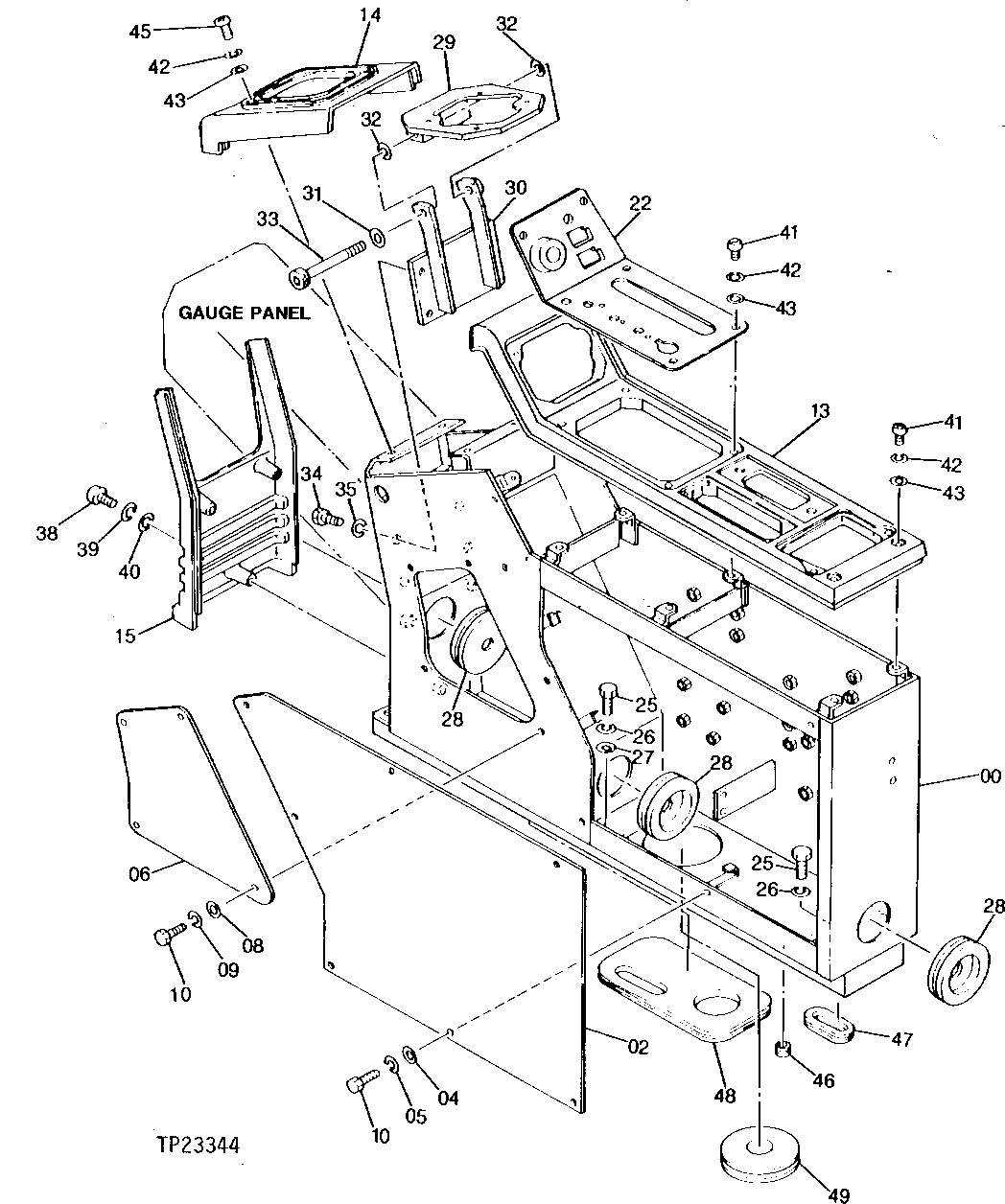

LEVER CONTROL BOX (RIGHT)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	8039031	1	Stand	(SUB FOR TH108484)
2	3037903	1	COVER	(SUB FOR TH108485)
4	24M7250	7	Washer	6.400 X 17 X 3 mm
5	12M7006	7	Lock Washer	6 mm
6	4191972	1	COVER	(SUB FOR TH108486)
8	24M7054	4	Washer	6.400 X 12 X 1.600 mm, (SUB FOR TH100278)
9	12M7006	4	Lock Washer	6 mm
10	J900614	11	Bolt	(SUB FOR TH104056)
13	5002033	1	PANEL	(SUB FOR TH108487)
14	1010966	1	COVER	(SUB FOR TH108488)
15	1010899	1	COVER	(SUB FOR TH108489)
22	7044989	1	PANEL	(SUB FOR 3055215)
25	19M8499	6	Cap Screw	M10 X 60
26	12M7066	6	Lock Washer	10 mm
27	24M7028	1	Washer	10.500 X 20 X 2 mm
28	4161992	3	GROMMET	(SUB FOR TH108491)
29	8038104	1	BRACKET	(SUB FOR TH108492 ) (SUB FOR TH108509)
30	8038102	1	BRACKET	(SUB FOR TH108493)
31	24M7047	1	Washer	13 X 24 X 2.500 mm
32	4191947	2	SHIM	(SUB FOR TH108494)
33	19M8442	1	Screw	M12 X 100
34	19M7938	4	Cap Screw	M10 X 20
35	12M7066	4	Lock Washer	10 mm
38	21M7405	3	Screw	M6 X 40
39	12M7006	3	Lock Washer	6 mm, (SUB FOR TH103470)
40	24M7054	3	Washer	6.400 X 12 X 1.600 mm
41	21M7246	8	Screw	M6 X 16
42	12M7006	12	Lock Washer	6 mm, (SUB FOR TH103470)
43	24M7054	12	Washer	6.400 X 12 X 1.600 mm
45	21M7206	4	Screw	M6 X 20
46	487081	1	GROMMET	(SUB FOR TH108081)
47	4205083	1	GROMMET	(SUB FOR TH108495)
48	4200658	1	GROMMET	(SUB FOR TH108496)
49	4209573	1	Grommet	(SUB FOR TH108497)
