Открытый узел

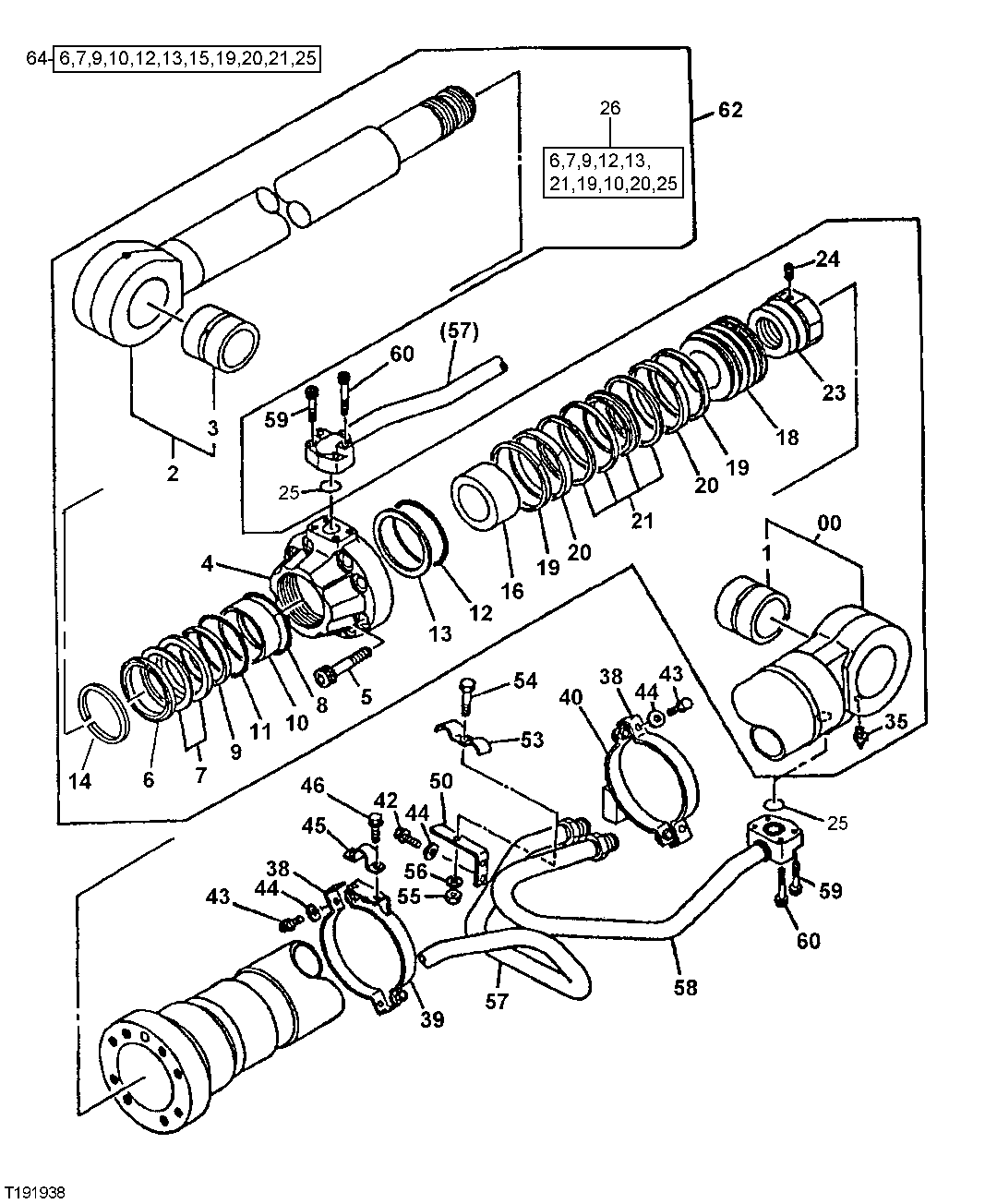

CYLINDER BOOM (LEFT)

CYLINDER BOOM (LEFT)

CYLINDER BOOM (LEFT)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

CYLINDER BOOM (LEFT)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
35	TH100074	1	Lubrication Fitting	-
38	8036709	2	Clamp	(SUB FOR TH110057)(REQUIRES (2) TH111259 AND (2) 19M7550) (SERIAL NO. NOT AVAILABLE) (FOR UNITS BUILT BEFORE MARCH 1988)
38	3043349	2	Clamp	(SUB FOR TH111883)(SERIAL NO. NOT AVAILABLE) (FOR UNITS BUILT IN MARCH 1988 OR AFTER)
39	8038475	1	Clamp	(SUB FOR TH110056)(SERIAL NO. NOT AVAILABLE) (FOR UNITS BUILT BEFORE MARCH 1988)
39	8074320	1	Clamp	(SUB FOR TH111988)(SERIAL NO. NOT AVAILABLE) (FOR UNITS BUILT IN MARCH 1988 OR AFTER)
40	8043039	1	Clamp	(SUB FOR TH111479 ) (SUB FOR TH111989)
41	4193962	4	Washer	(SUB FOR TH111259)(NOT ILLUSTRATED) (USE WITH TH110057 CLAMP) (SERIAL NO. NOT AVAILABLE) (FOR UNITS BUILT BEFORE MARCH 1988)
42	19M7550	4	Cap Screw	M10 X 35, (NOT ILLUSTRATED) (USE WITH TH110057 CLAMPS) (SERIAL NO. NOT AVAILABLE) (FOR UNITS BUILT BEFORE MARCH 1988)
42	19M7662	2	Cap Screw	M10 X 30, (SERIAL NO. NOT AVAILABLE) (FOR UNITS BUILT IN MARCH 1988 OR AFTER)
42	12M7066	2	Lock Washer	10 mm, (SERIAL NO. NOT AVAILABLE) (FOR UNITS BUILT IN MARCH 1988 OR AFTER)
43	19M7662	4	Cap Screw	M10 X 30
44	12M7066	6	Lock Washer	10 mm
45	4174241	1	Clamp	(SUB FOR TH110059)
46	19M7402	2	Cap Screw	M10 X 25
