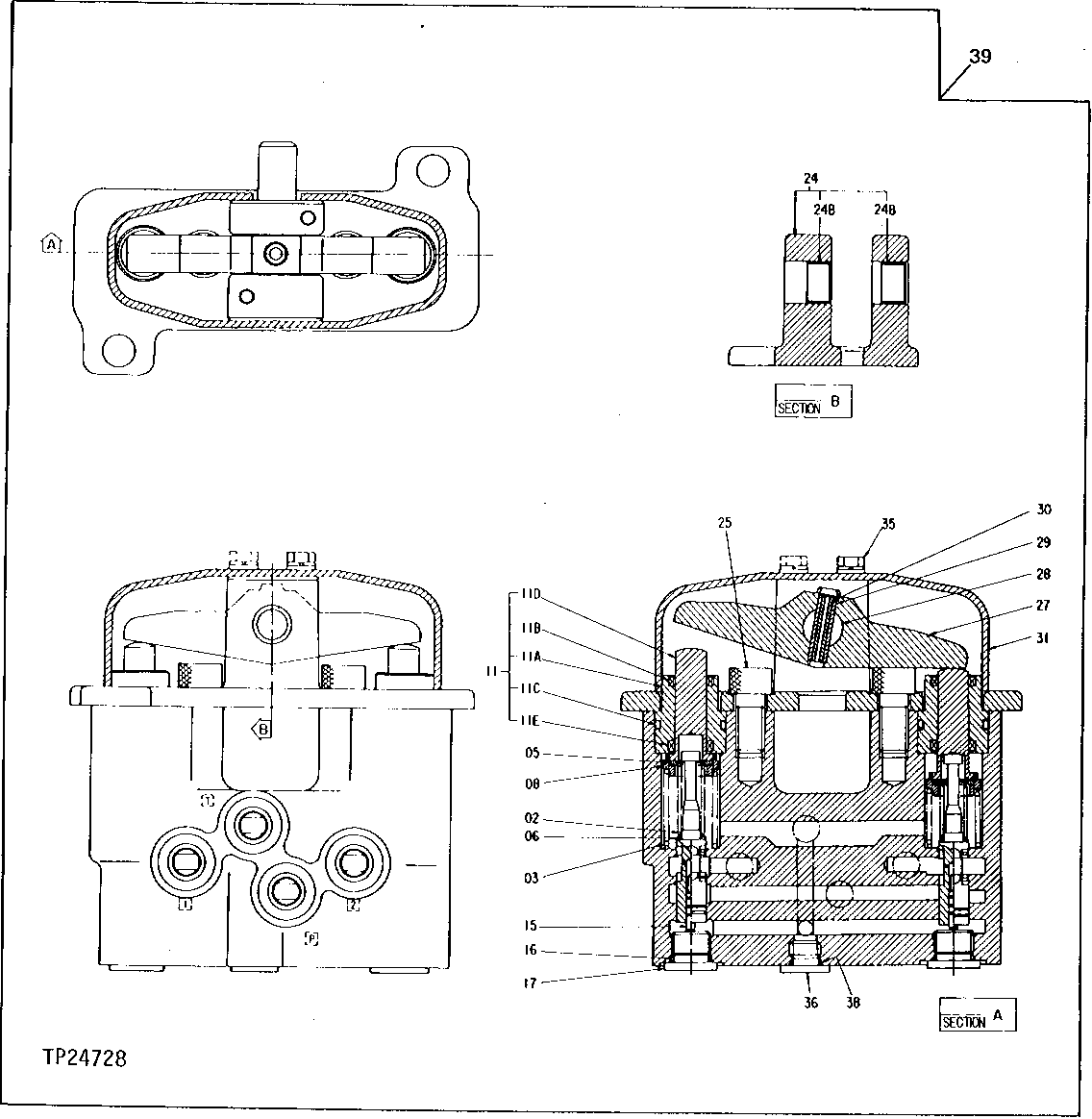

AUXILIARY FUNCTION PILOT VALVE

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	4190088	2	Compression Spring	(SUB FOR AT127601)
3	4213075	2	Compression Spring	(SUB FOR AT127623)
5	4177777	2	Spacer	(SUB FOR TH109216)
6	4173208	10	Shim	(SUB FOR TH109217)
8	4203412	2	Guide	(SUB FOR TH109237)
11	9089355	2	Plunger	(SUB FOR TH111959 ) (SUB FOR AT128176)
15	4184929	2	Piston	(SUB FOR TH109228)
16	CH10569	2	Packing	-
17	4185057	2	Drain Plug	(SUB FOR TH109241)
24	9086168	1	Holder	(SUB FOR AT127963)
25	4198391	2	Stop	(SUB FOR AT127604)
27	3035803	1	Cam	(SUB FOR TH109243)
28	4190983	1	Pin Fastener	(SUB FOR TH109244)
29	34M7225	1	Spring Pin	8 X 28 mm, (SUB FOR TH109245 ) (SUB FOR 34M6402)
30	4213419	1	Spring Pin	(SUB FOR TH111654)
31	2024717	1	Cover	(SUB FOR AT127571)
35	24M7054	2	Washer	6.400 X 12 X 1.600 mm
35	12M7006	2	Lock Washer	6 mm
35	19M8425	2	Cap Screw	M6 X 16, (SUB FOR 4181729, ALONG WITH 12M7006 AND 24M7054)
36	4208977	1	Drain Plug	(SUB FOR TH111351)
38	CH11561	1	Packing	(SUB FOR TH109247)
39	9074843	1	Hyd Actuated Control Valve	(SUB FOR TH110188)
11A	-	1	Part 7	(SUB AT128176)
11B	4240150	1	Seal	(SUB FOR TH111960)
11C	U46166	1	O-Ring	-
11D	-	1	Part 10	(SUB AT128176)
11E	4240151	1	Seal	(SUB FOR TH109224)
24B	4238834	2	Bushing	(SUB FOR TH111963)
