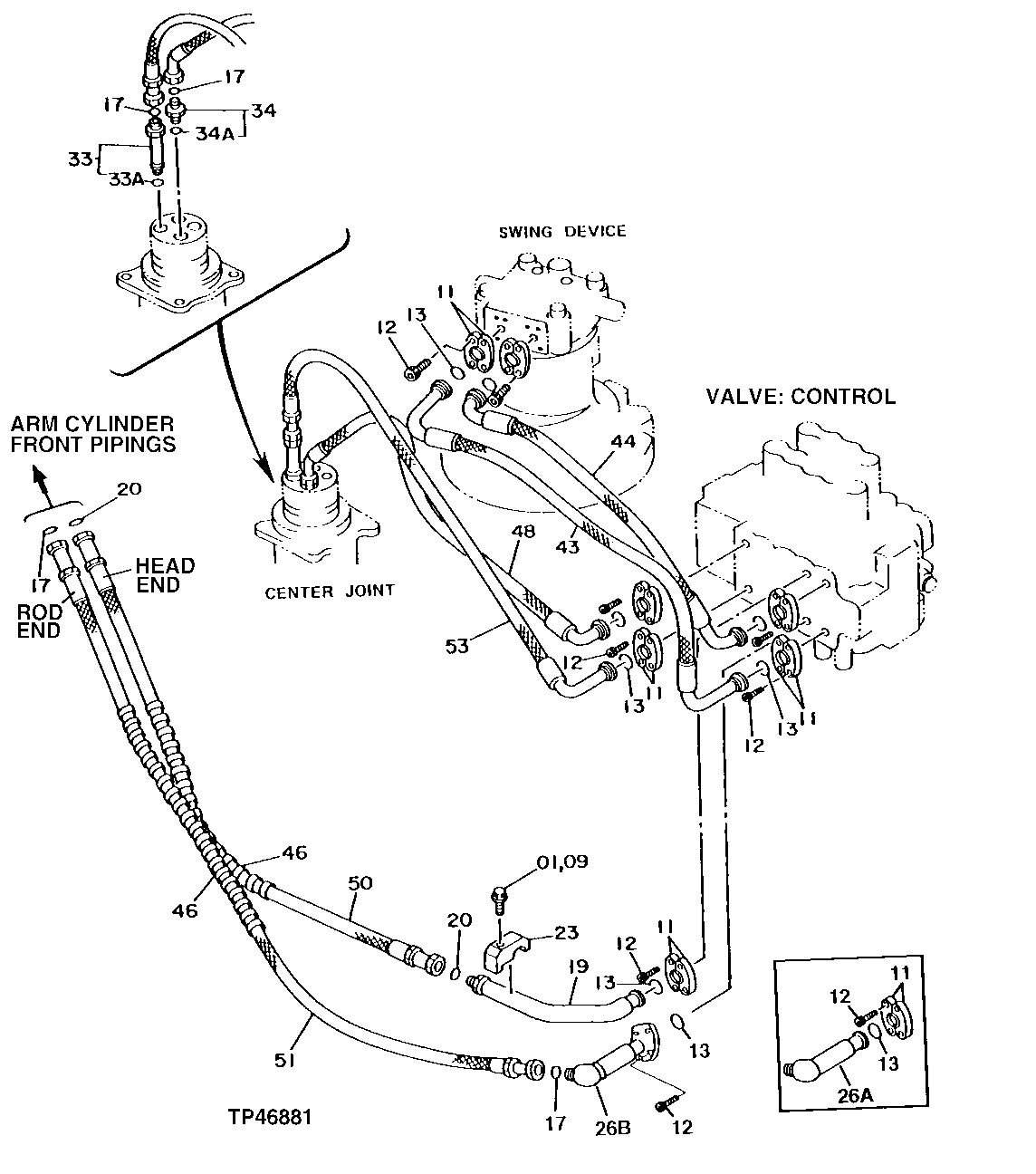

ARM CYLINDER HOSES

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	12H301	1	Lock Washer	1/2"
9	19M7753	1	Cap Screw	M12 X 70
9	19M8348	1	Cap Screw	M12 X 65
11	R29424	16	Flange Fitting	(SUB FOR TH108300)
12	19M8337	32	Screw	M10 X 30
13	T59014	8	O-Ring	24.994 X 3.531 mm (63/64" X 0.139")
17	T76938	4	O-Ring	23.520 X 1.778 mm (0.926" X 0.070"), (SUB FOR TH108326)
19	8037216	1	Oil Line	(SUB FOR TH111482)
20	T78612	2	O-Ring	(SUB FOR TH111228)
23	4190127	1	Clamp	(SUB FOR TH108313)
33	4198411	1	Adapter Fitting	(SUB FOR TH111292)
34	4189601	1	Adapter Fitting	(SUB FOR AT107394)
43	TH111357	1	Hydraulic Hose	-
44	4209736	1	Hydraulic Hose	(SUB FOR TH111356)
46	-	2	Part 19	(MAKE FROM XHG-075 BULK MATERIAL, CUT TO LENGTH), (SUB FOR AT138222)
48	4209732	1	Hydraulic Hose	(SUB FOR TH111353)(LEFT PROPEL FORWARD)
48	-	1	Part 21	(SUB TH111353)(LEFT PROPEL FORWARD)
50	4209739	1	Hydraulic Hose	(SUB FOR TH111358)(ARM FUNCTION)
51	4209740	1	Hydraulic Hose	(SUB FOR TH111359)(ARM FUNCTION)
53	4209735	1	Hydraulic Hose	(SUB FOR TH111355)(LEFT PROPEL REVERSE)
53	-	1	Part 25	(SUB TH111355)(LEFT PROPEL REVERSE)
26A	-	1	Part 11	(SUB AT172838)( AT201195 OR TH111635 NO LONGER AVAILABLE)
26B	8064228	1	Line	(SUB FOR AT172838)
33A	AT318035	1	O-Ring	(SUB FOR 4506424, TH100055)
34A	AT318035	1	O-Ring	(SUB FOR 4506424, TH100055)
