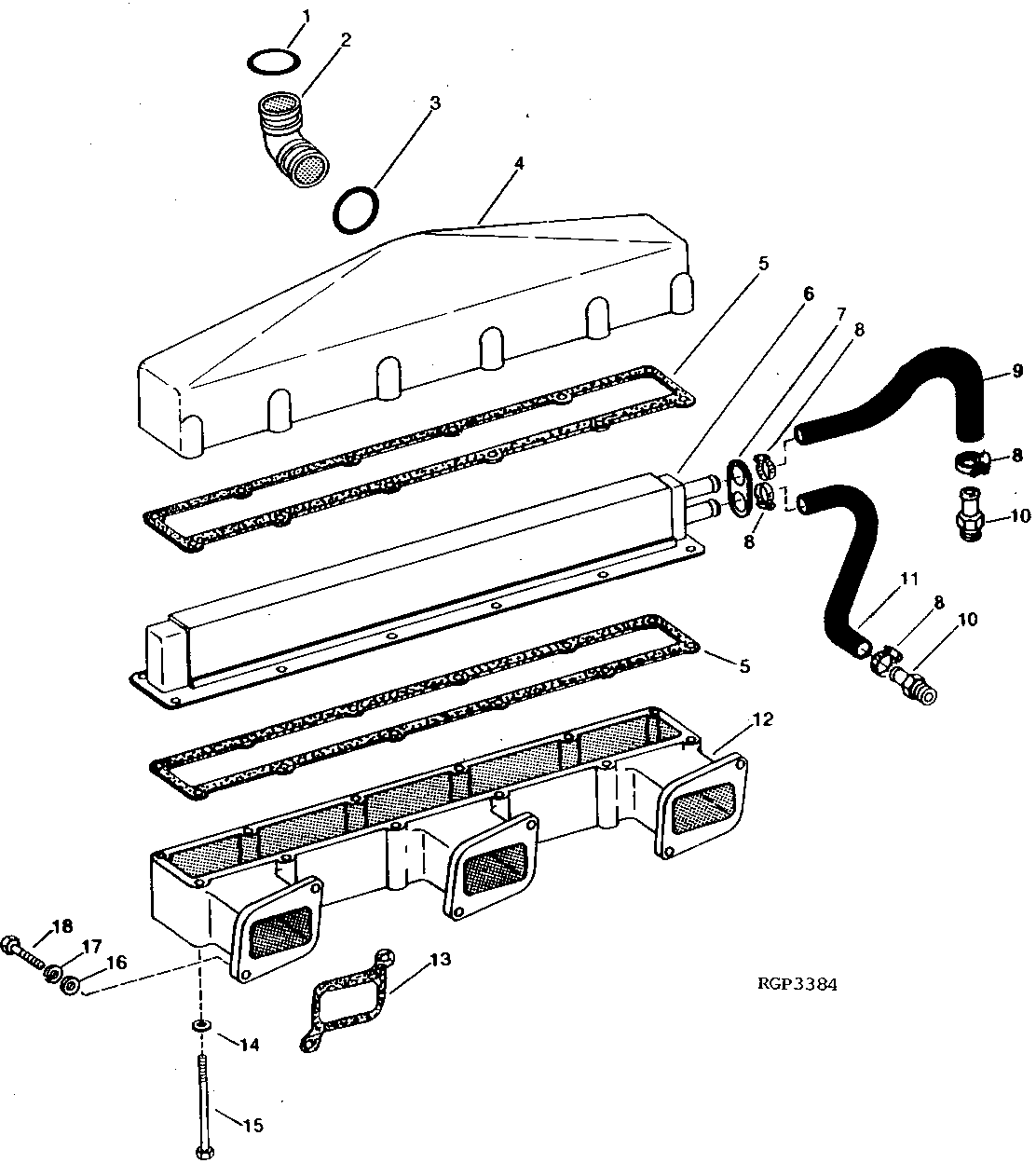

Aftercooler And Intake Manifold (354852 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R50406	1	O-RING	-
2	R94428	1	Coupling	-
3	R50405	1	O-Ring	-
4	R93918	1	Cover	-
5	R88993	2	Gasket	-
6	RE31029	1	Intercooler	-
6	RE69444	1	Intake Manifold	(AIR HEATER)
7	R100911	1	Seal	(SUB FOR R92447)
8	TY22467	4	Clamp	(SUB FOR RE38535)
9	R93922	1	HOSE	(OUTLET)
10	H33801	1	Hose Fitting	(INLET)
10	R39503	1	Fitting	(OUTLET)
11	R93616	1	Suction Hose	(INLET)
12	R131473	1	Intake Manifold	(SUB FOR R91466, THIS APPLICATION)
13	R130573	3	Gasket	(SUB FOR R87316 OR R102838)
14	24H1136	12	Washer	11/32" X 11/16" X 0.065"
15	19H3300	12	Cap Screw	5/16" X 3-3/4"
16	24H1682	6	Washer	13/32" X 7/8" X 0.120"
17	12H304	6	Lock Washer	3/8", (NO LONGER REQUIRED)
18	19H2633	6	Cap Screw	3/8" X 1-1/2"
..	RE69497	1	Kit	(NOT SHOWN) AIR HEATER

Aftercooler And Intake Manifold (354852 - )
