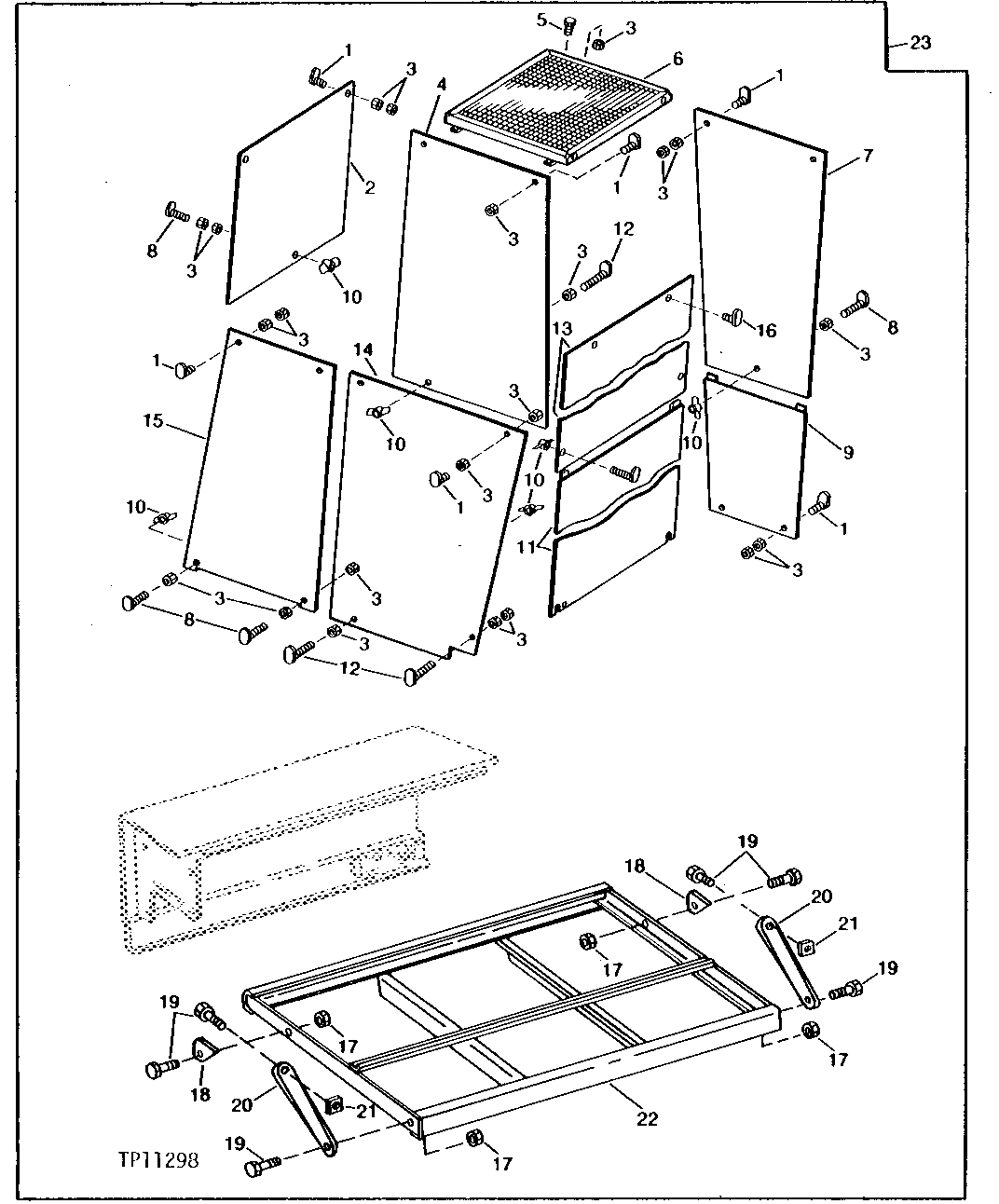

VANDAL PROTECTION AND STORAGE RACK KIT [02B06]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T52502	10	STUD	-
2	-	1	Part 2	REAR ( T52495 USE IF AVAILABLE)
3	N10215	35	Lock Nut	-
4	-	1	Part 4	( T52496 USE IF AVAILABLE)
5	19H1648	4	Cap Screw	3/8" X 3/4"
6	-	1	Part 6	( AT50863 USE IF AVAILABLE)
7	-	1	Part 7	LEFT FRONT ( T52497 USE IF AVAILABLE)
8	T52504	6	STUD	-
9	-	1	Part 9	LEFT BOTTOM ( AT50864 USE IF AVAILABLE)
10	14H827	6	Wing Nut	3/8"
11	-	1	Part 11	FRONT BOTTOM ( AT50865 USE IF AVAILABLE)
12	T52503	5	STUD	-
13	-	1	Part 13	FRONT, TOP ( T52500 USE IF AVAILABLE)
14	-	1	Part 14	DOOR ( T52493 USE IF AVAILABLE)
15	-	1	Part 15	RIGHT ( T52494 USE IF AVAILABLE)
16	T52505	5	STUD	-
17	K40014	4	Lock Nut	(SUB FOR T27645)
18	-	2	Part 18	( T52488 USE IF AVAILABLE)
19	19H2472	6	Cap Screw	1/2" X 1"
20	-	2	Part 20	( T52487 USE IF AVAILABLE)
21	-	2	Part 21	( T56799 USE IF AVAILABLE)
22	-	1	Part 22	( AT50862 USE IF AVAILABLE)
23	AT50861	1	KIT	-

VANDAL PROTECTION AND STORAGE RACK KIT [02B06]

Нет текстового описания
