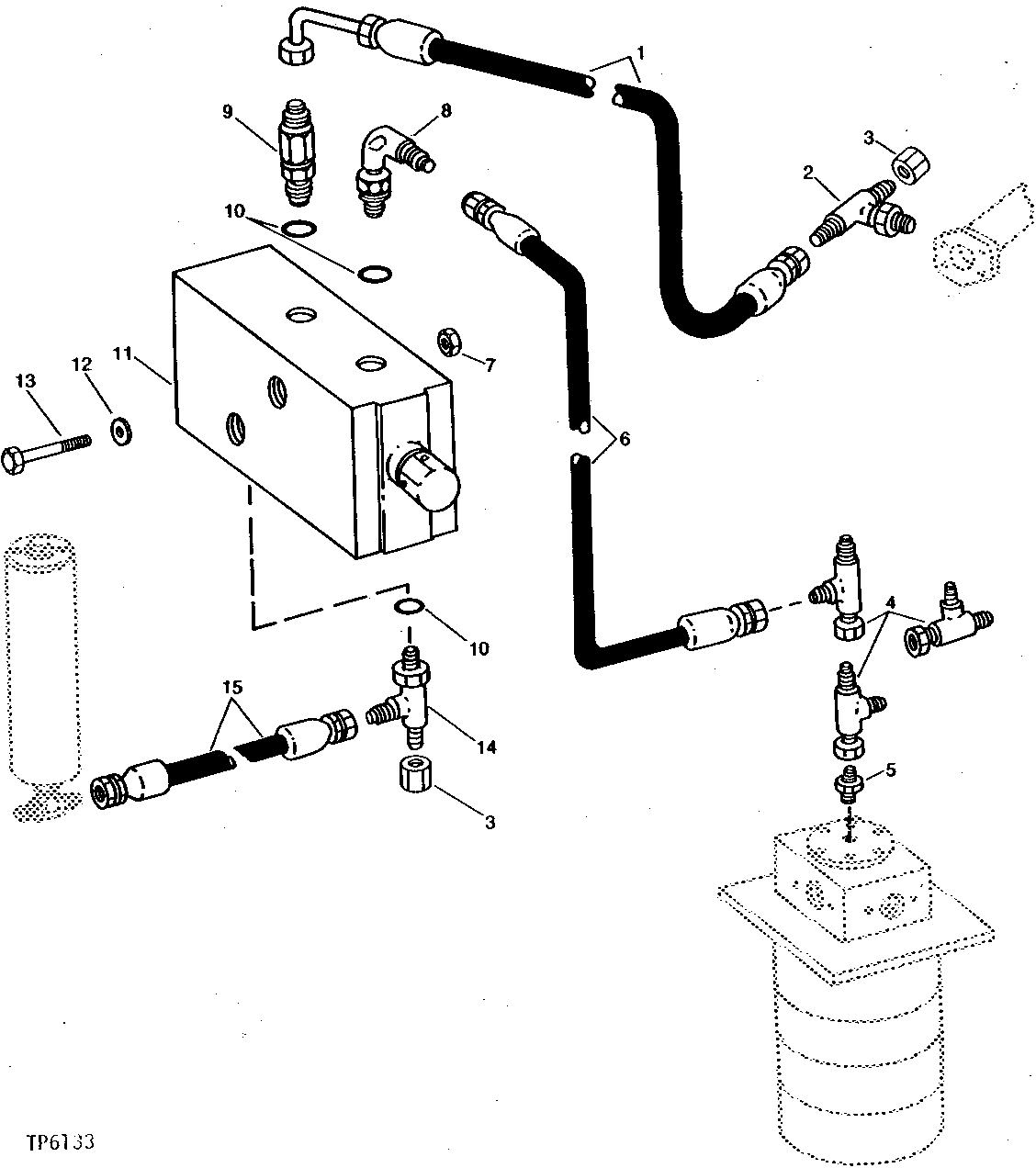

PILOT CONTROL PRESSURE REDUCING CIRCUIT [02E17]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT46298	1	HYDRAULIC HOSE - FABRICATE	(SUB FOR AT70688)
2	AT36465	1	Tee Fitting	-
3	R39783	2	Fitting	-
4	AN33434	3	Tee Fitting	(SUB FOR AT43681, THIS APPLICATION)
5	N111876	1	Adapter Fitting	-
6	AT69353	1	HYDRAULIC HOSE - FABRICATE	1 270 MM LONG (9/16" X 3/4" X 50")
7	14H786	2	Nut	1/4"
8	AT35121	1	Elbow Fitting	-
9	AT69857	1	CHECK VALVE	-
10	T70177	3	O-Ring	-
11	AT68904	1	HYDRAULIC PRESSURE VALVE	-
12	24H1821	2	Washer	9/32" X 47/64" X 1/16"
13	19H2102	2	Cap Screw	1/4" X 1-3/4"
14	AT37518	1	Tee Fitting	-
15	AT37543	1	HYDRAULIC HOSE - FABRICATE	483 MM LONG (9/16" X 19")

PILOT CONTROL PRESSURE REDUCING CIRCUIT [02E17]
