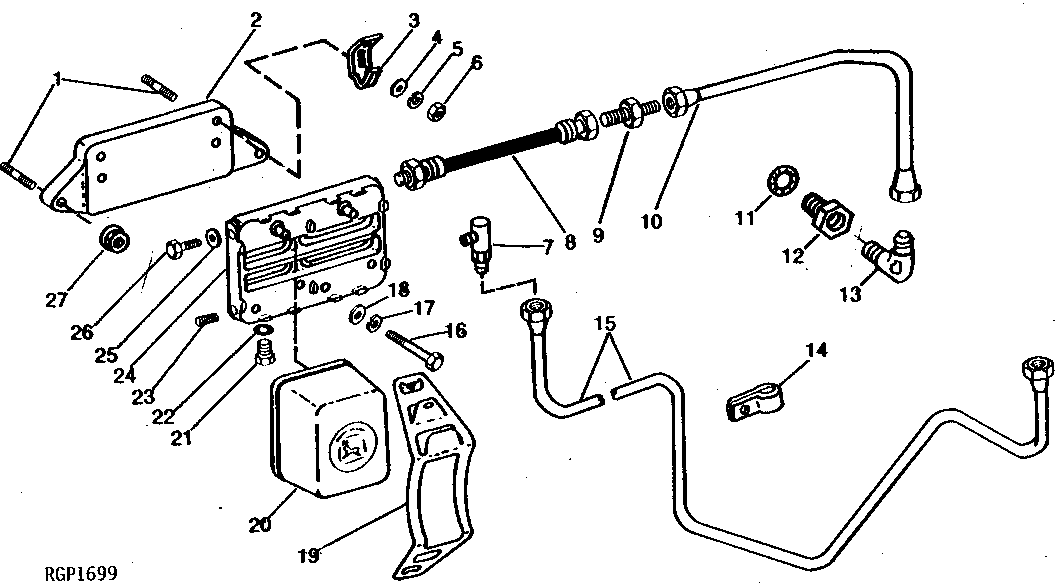

FUEL FILTERS AND LINES (ENGINE SERIAL NO. -054066) [01F12]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	K3083R	2	STUD	-
2	R50427	1	SUPPORT	(SUB RE24359) (ALSO ORDER (2) 12H293)
3	R115159	1	Bracket	(NO LONGER REQUIRED) (SUB FOR R53620, APPL)
4	24H1325	2	Washer	15/32" X 59/64" X 0.065"
5	12H293	1	Lock Washer	7/16"
6	14H1059	1	Nut	7/16"
7	-	1	Part 7	(SUB AR73888)
8	AR85332	1	HOSE	(SUB RE41173, R83490, R53899 AND R51133)
9	R50201	1	FITTING	-
10	AR87670	1	FUEL LINE	(SUB RE41173, R83490, R53899 AND R51133)
11	R53899	1	Washer	(USE WITH RE10606)
12	R78379	1	Adapter Fitting	(USE WITH RE10606)
13	U45538	1	ELBOW FITTING	-
14	T13814	1	Clamp	(SUB FOR T30367)
15	AR87666	1	FUEL LINE	(SUB RE50695, R81460 AND AR104674)
16	19H1905	4	Cap Screw	5/16" X 1"
17	12H303	4	Lock Washer	5/16"
18	24H1136	4	Washer	11/32" X 11/16" X 0.065"
19	R66821	2	CLAMP	-
20	AR86745	2	Filter Element	(MARKED AR86745 OR RE10104)
21	R48071	2	DRAIN PLUG	-
22	R34447	2	WASHER	-
23	15H559	1	Pipe Plug	1/4"
24	R76191	1	HOUSING	-
25	R50426	1	WASHER	-
26	R50425	1	DRAIN PLUG	-
27	14H1059	1	Nut	7/16"

FUEL FILTERS AND LINES (ENGINE SERIAL NO. -054066) [01F12]
