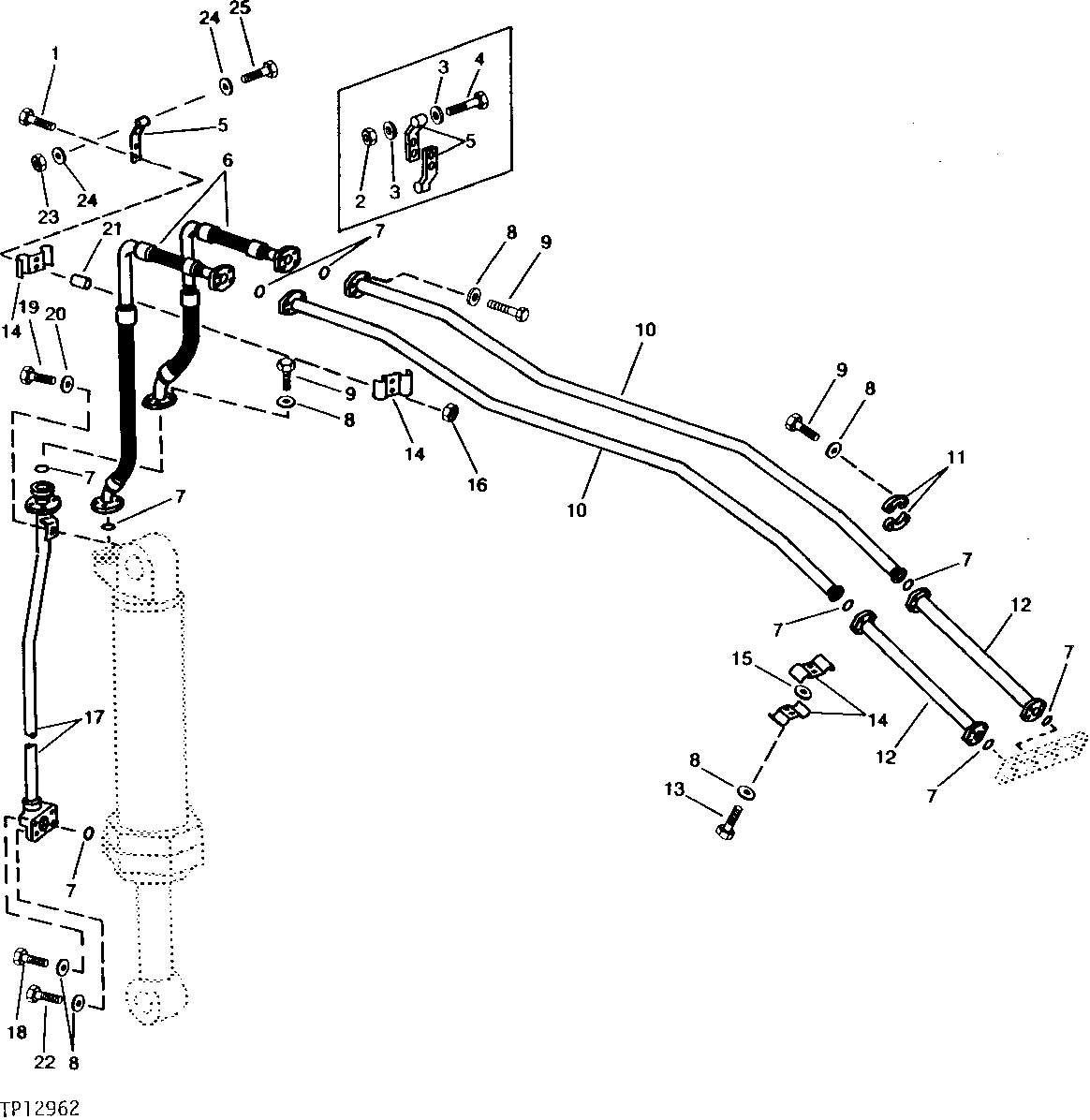

BUCKET CYLINDER STANDARD DIPPERSTICK HYDRAULICS [02H03]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H1004	2	CAP SCREW	1/2" X 2-1/4"
2	H32811	2	Lock Nut	-
3	E14275	4	Washer	-
4	19H2644	2	Cap Screw	1/2" X 2-1/2"
5	AT58140	2	GUARD	-
6	AT46316	2	HYDRAULIC HOSE	-
7	T72221	9	O-RING	-
8	12H301	36	Lock Washer	1/2"
9	19H2993	24	Cap Screw	1/2" X 1-1/2"
10	AT46319	2	TUBE	-
11	X51H-24	4	Flange Fitting	(SUB FOR T47649)
12	AT46311	2	LINE	-
13	19H2473	8	Cap Screw	1/2" X 1-3/4"
14	T47654	14	CLAMP	-
15	T20168	7	Washer	-
16	14H1040	2	Nut	1/2"
17	AT46317	1	LINE	-
18	19H1820	2	Cap Screw	1/2" X 3"
19	19H3472	1	Cap Screw	5/8" X 9-3/4"
20	24H1227	1	Washer	17/32" X 13/16" X 0.060", 1/2" X 1-1/8"
21	28H2552	2	SPACER	1/2" X 1-1/8"
22	19H2473	2	Cap Screw	1/2" X 1-3/4", (SUB FOR 19H1777)
23	H32811	1	Lock Nut	-
24	E14275	2	Washer	-
25	19H2644	1	Cap Screw	1/2" X 2-1/2"

BUCKET CYLINDER STANDARD DIPPERSTICK HYDRAULICS [02H03]
