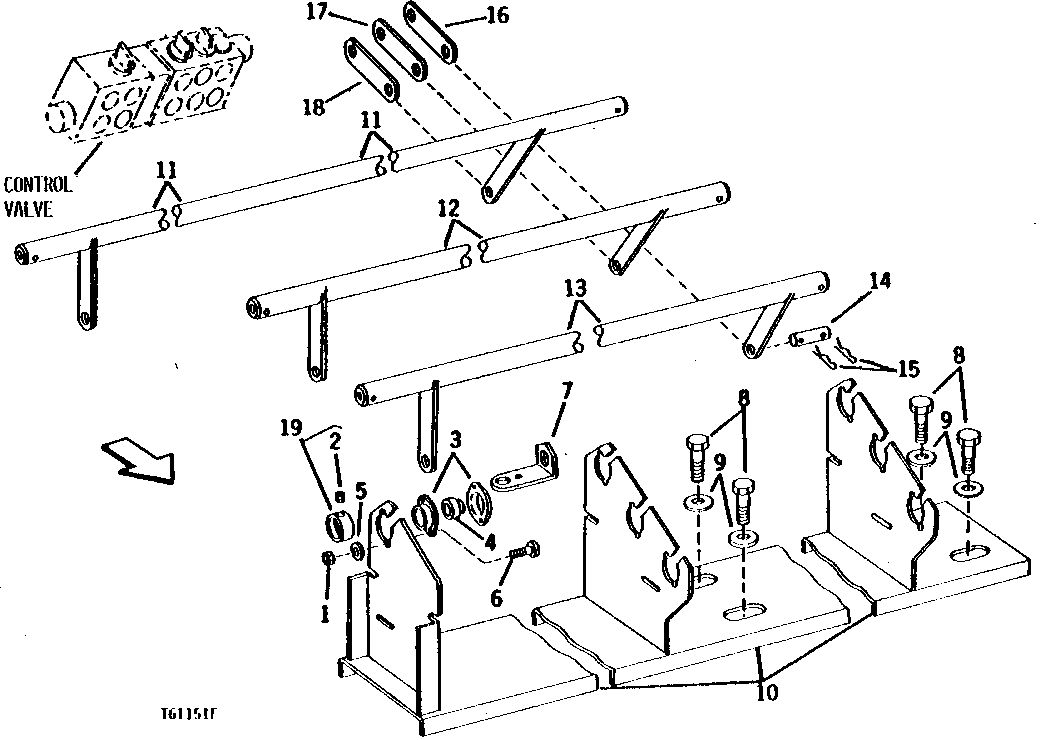

VALVE LINKAGE (SWING, LEFT AND RIGHT TRACK) [02D16]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14H785	12	Nut	5/16"
2	E18630	1	SET SCREW	-
3	L2287C	12	Pressed Flanged Housing	-
4	JD8555	6	BALL BEARING	-
5	12H303	12	Lock Washer	5/16"
6	03H2106	12	Bolt	5/16" X 7/8"
7	U44501	2	BRACKET	-
8	19H2717	4	Cap Screw	3/4" X 1-3/4"
9	24H1161	8	Washer	13/16" X 1-15/32" X 0.134"
10	-	1	Part 10	( AT48006 USE IF AVAILABLE)
11	-	1	Part 11	R. PIVOT ( AT48007 USE IF AVAILABLE)
12	AT48008	1	ROD	L. PIVOT
13	-	1	Part 13	( AT48009 USE IF AVAILABLE)
14	U46245	6	PIN FASTENER	-
15	11M7015	12	Cotter Pin	3.200 X 25 MM
16	-	2	Part 16	SWING (USE WITH AT69147 PUMP) ( T48560 USE IF AVAILABLE)
16	T121669	2	LINK	(K) SWING (USE WITH AT125476 PUMP)
17	-	2	Part 18	LEFT TRACK (USE WITH AT69147 PUMP) ( T48559 USE IF AVAILABLE)
17	T121670	2	LINK	(K) LEFT TRACK (USE WITH AT125476 PUMP)
18	-	2	Part 20	RIGHT (USE WITH AT69147 PUMP) ( T48558 USE IF AVAILABLE)
18	T121671	2	LINK	(K) RIGHT TRACK (USE WITH AT125476 PUMP)
19	JD8554	6	Eccentric Locking Collar	-

VALVE LINKAGE (SWING, LEFT AND RIGHT TRACK) [02D16]
