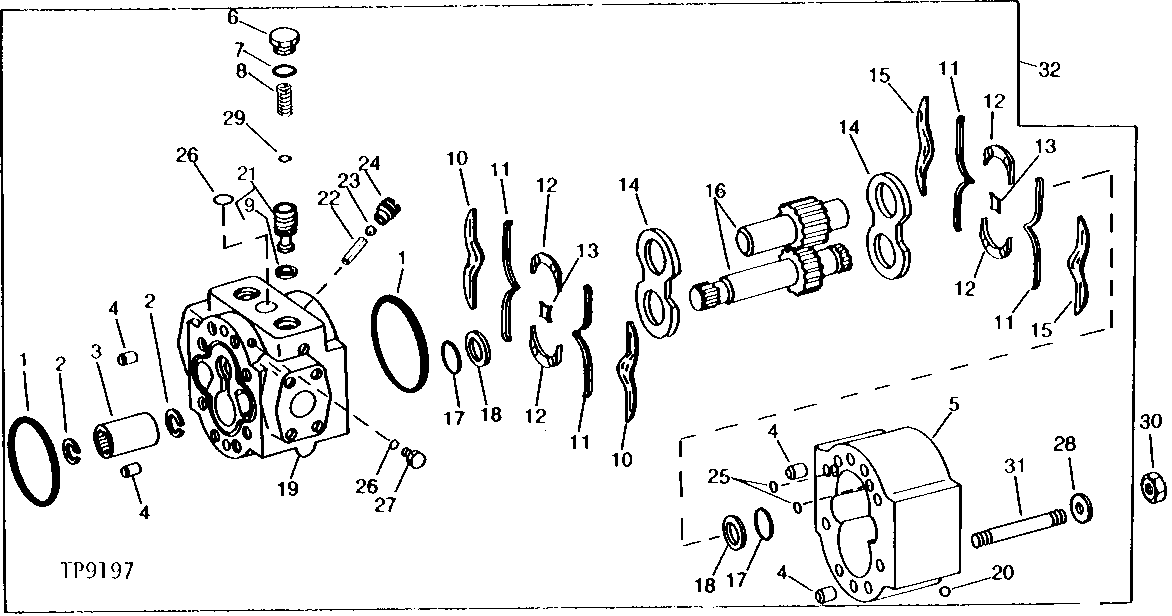

TRACK DRIVE MOTOR (REAR SECTION) (RIGHT-HAND ILLUSTRATED) [01B16]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T42742	2	O-RING	-
2	T23694	2	Snap Ring	(SUB FOR U46421)
3	T42740	1	SPLINED COUPLING	SPLINE
4	U44854	4	DOWEL PIN	-
5	-	1	Part 5	(SUB AT77723)
6	T77006	2	FITTING	-
7	R47156	2	O-Ring	-
8	T77005	2	SPRING	-
9	T74343	2	WASHER	-
10	T74341	2	PLATE	-
11	T46532	4	ISOLATOR	-
12	T61324	4	SEPARATOR	END, (SUB FOR T38838, THIS APPLICATION)
13	T61325	2	SEPARATOR	CENTER, (SUB FOR T38840, THIS APPLICATION)
14	T74344	2	PLATE	-
15	T74342	2	PLATE	-
16	AT49832	1	KIT	MATCHED SET
17	T61327	4	O-Ring	(SUB FOR U15415, THIS APPLICATION)
18	T61326	4	BACK-UP RING	(SUB FOR T38849, THIS APPLICATION)
19	-	1	Part 19	(SUB AT77723)
20	T71988	1	Ball	1/4"
21	AT75527	2	PISTON	-
22	34H225	2	Spring Pin	5/16" X 3/8"
23	400R	2	Ball	1/4"
24	T74347	2	FITTING	-
25	H63283	2	O-Ring	-
26	R26448	2	O-Ring	-
27	R27218	1	Fitting Plug	-
28	U44865	8	WASHER	-
29	R61462	2	RING	-
30	U44860	8	NUT	-
31	T48991	8	STUD	-
32	-	1	Part 32	( AT75530 USE IF AVAILABLE)

TRACK DRIVE MOTOR (REAR SECTION) (RIGHT-HAND ILLUSTRATED) [01B16]
