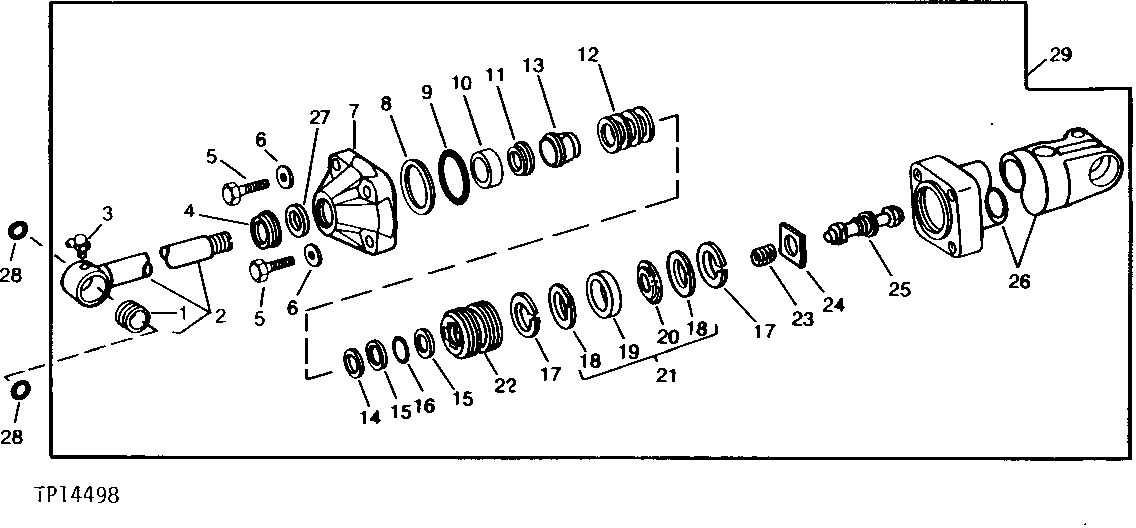

REPLACEMENT BOOM CYLINDER (WITH CAPSEAL TYPE PISTON) [02E14]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T46634	1	BUSHING	-
2	AR92237	1	ROD	-
3	JD7781	1	Lubrication Fitting	1/8"
4	RE21204	1	SEAL	(RK)
5	19H3556	4	Cap Screw	HS, SAE 8, 1" X 4-1/4"
6	T30636	4	Washer	-
7	R82285	1	HYDR. CYLINDER ROD GUIDE	-
8	R78807	1	BACK-UP RING	(BK) (SUB FOR T46621, THIS APPLICATION)
9	T46620	1	O-RING	(BK)
10	R83321	1	WEAR RING	(RK) (SUB FOR R82284, THIS APPLICATION)
11	RE21206	1	SEAL	(RK)
12	T46645	1	SPRING	L.H.
13	AT45320	1	POPPET	-
14	T46646	1	WEAR RING	BRAKE
15	R78809	2	BACK-UP RING	(RK) (SUB FOR T42032, THIS APPLICATION)
16	A5598R	1	O-Ring	(RK)
17	R77642	2	RING	(BK)
18	-	2	Part 18	(SUB RE11563)
19	-	1	Part 19	CAP, (SUB RE11563)
20	-	1	Part 20	EXPANDER, (SUB RE11563)
21	RE11563	1	SEAL	(BK)
22	R77650	1	PISTON	-
23	T57337	1	SPRING	-
24	T57336	1	STRAP	-
25	T46644	1	POPPET	-
26	RE13866	1	HYDRAULIC CYLINDER BARREL	(SUB FOR AR96278)
27	RE21205	1	SEAL	(RK)
28	T46635	1	SEAL	-
29	RE21201	1	HYDRAULIC CYLINDER	-

REPLACEMENT BOOM CYLINDER (WITH CAPSEAL TYPE PISTON) [02E14]
