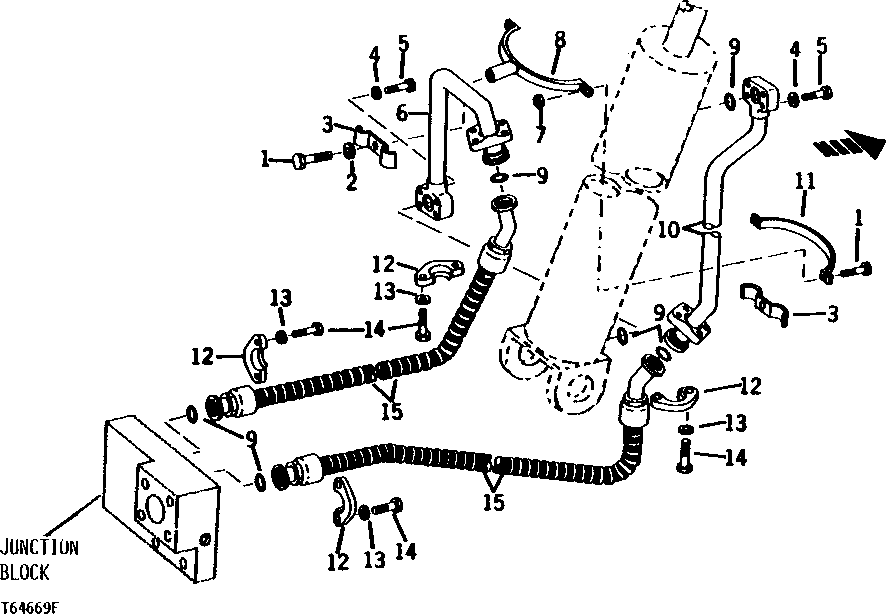

LEFT-HAND BOOM CYLINDER FRONT HYDRAULIC LINES AND HOSES [02E16]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H2898	3	Cap Screw	1/2" X 1-1/4"
2	12H301	3	Lock Washer	1/2"
3	T52685	2	CLAMP	-
4	12H293	8	Lock Washer	7/16"
5	19H2106	8	Cap Screw	7/16" X 2-3/4"
6	AT46582	1	OIL LINE	-
7	K40014	2	Lock Nut	(SUB FOR BP12214)
8	AT46584	1	CLAMP	-
9	N131838	6	O-Ring	-
10	AT46583	1	OIL LINE	-
11	T48067	1	CLAMP	-
12	R29867	8	Flange Fitting	-
13	12H293	16	Lock Washer	7/16"
14	19H3205	16	Cap Screw	7/16" X 1-1/2"
15	AT46579	1	HYDRAULIC HOSE - FABRICATE	1-1/4" X 1 270 MM (50") X 1-1/4"

LEFT-HAND BOOM CYLINDER FRONT HYDRAULIC LINES AND HOSES [02E16]
