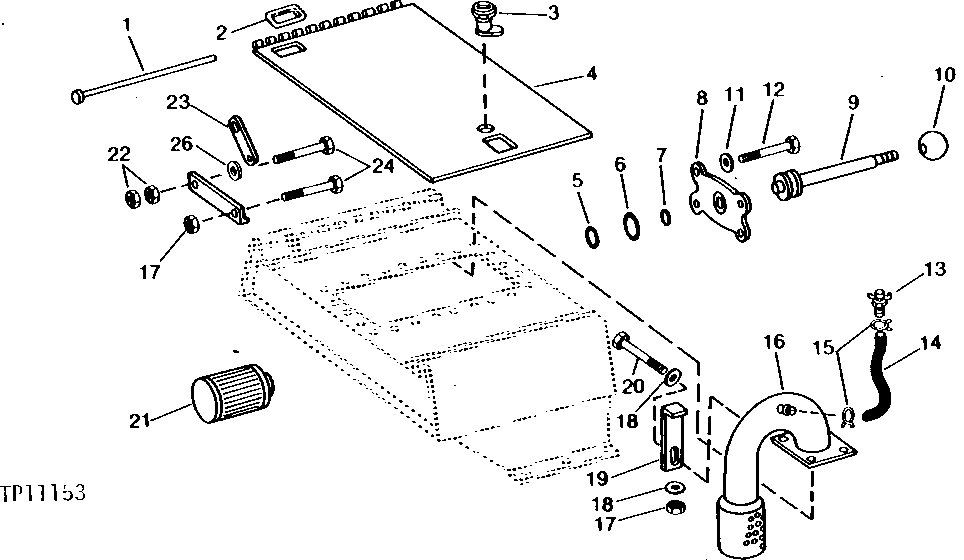

HYDRAULIC RESERVOIR COVER AND FILTER (WITHOUT WINCH) [02F09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T40248	1	PIN FASTENER	-
2	R20759	1	Grommet	-
3	AT55844	1	LOCK	-
4	AT45807	1	COVER	-
5	L2027CU	2	O-Ring	-
6	R86192	2	O-RING	(SUB FOR U12331)
7	H36256	2	O-Ring	(SUB FOR T12808)
8	T68197	2	FLANGE	(SUB FOR T47239)
9	AT62826	2	PISTON	WITH ROD, (SUB FOR AT45813) HYDRAULIC RESERVOIR SHUT-OFF VALVE
10	M526T	2	KNOB	-
11	12H301	8	Lock Washer	1/2"
12	19H2993	8	Cap Screw	1/2" X 1-1/2"
13	AT13740	1	Drain Valve	-
14	-	1	Part 14	(MAKE FROM TY22324 BULK MATERIAL, CUT TO LENGTH) (SUB FOR T29698, T67166 AND T79478)
15	R34766	2	Clamp	-
16	AT45803	1	DIFFUSER	-
17	14H812	2	NUT	3/8"
18	24H1219	2	Washer	7/16" X 1" X 0.083"
19	T55243	1	ANGLE	-
20	T27895	1	CAP SCREW	-
21	AT32408	3	Filter	-
22	14H732	3	Nut	3/8"
23	T49196	1	LINK	-
24	19H3239	3	Cap Screw	3/8" X 1-1/4"
25	T49195	1	ANGLE	-
26	24H1305	1	Washer	13/32" X 13/16" X 0.065"

HYDRAULIC RESERVOIR COVER AND FILTER (WITHOUT WINCH) [02F09]

Нет текстового описания
