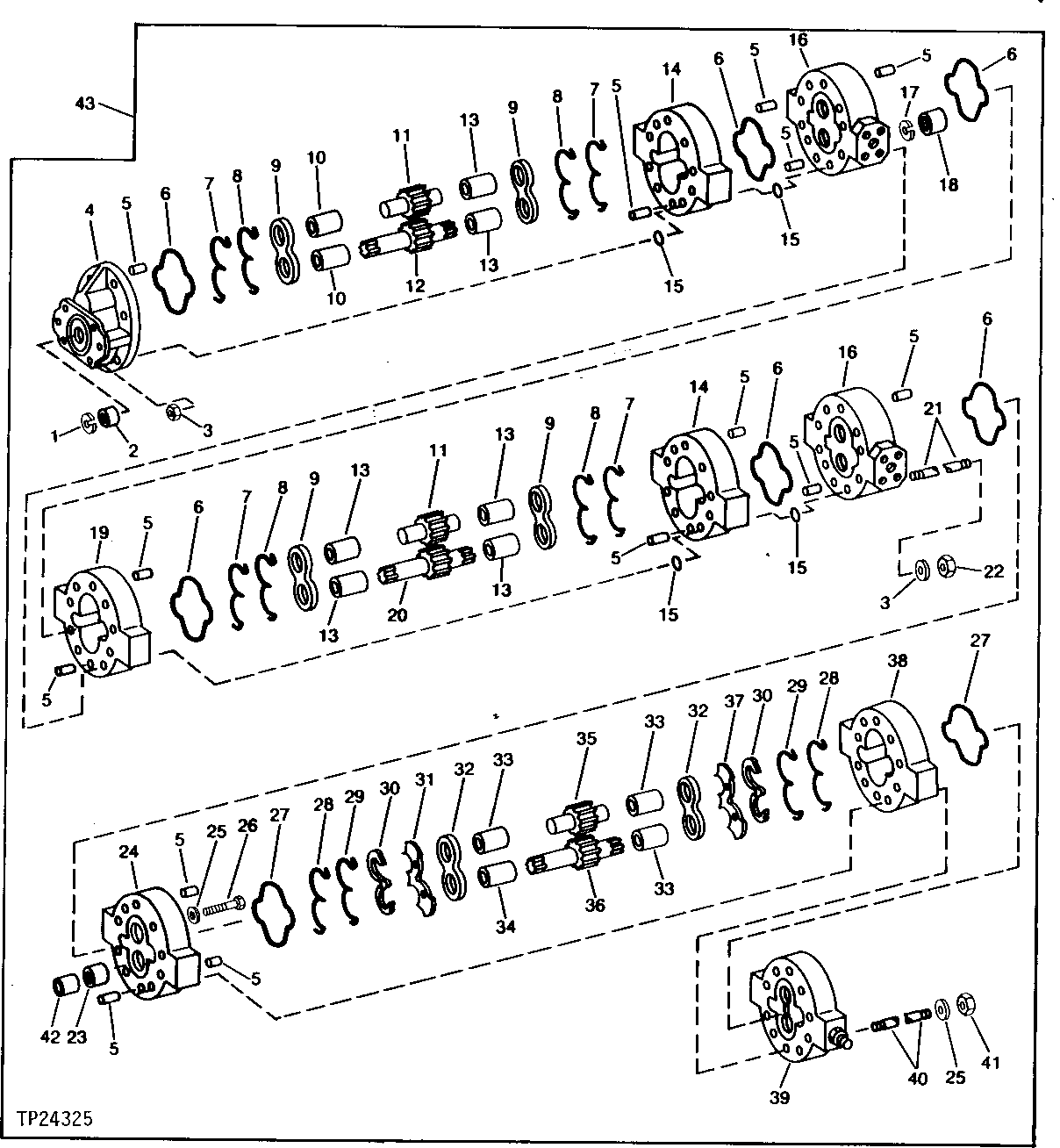

HYDRAULIC PUMP (NEW VERSION TYRONE) [02G20]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	N10193	1	SNAP RING	(K1) (K2)
2	T161486	1	SEAL	(SUB FOR T121891) (K1) (K2)
3	14H863	16	Nut	3/4"
4	-	1	Part 4	(SUB AT130056)
5	U44854	14	DOWEL PIN	(K2) (K3) (K4)
6	T121892	6	O-RING	(K1) (K2) (K3) (K4)
7	T161487	4	PLATE	(SUB FOR T121889) (K1) (K2) (K3)
8	T161487	4	PLATE	(SUB FOR T121890) (K1) (K2) (K3)
9	T121884	4	PLATE	(K2) (K3)
10	-	2	Part 10	(SUB AT130056)
11	-	2	Part 11	(SUB AT130056)
12	-	1	Part 12	(SUB AT130056)
13	-	6	Part 13	(SUB AT130056)
14	-	2	Part 14	(SUB AT130056)
15	T59013	32	O-RING	(K1) (K2) (K3)
16	-	2	Part 16	(SUB AT130056)
17	H80753	1	Snap Ring	(K2) (K3)
18	T76104	1	SPLINED COUPLING	(K2) (K3)
19	-	1	Part 19	(SUB AT130057)
20	-	1	Part 20	(SUB AT130057)
21	T121895	8	ROD	-
22	T21239	8	Washer	(K2) (K3)
23	T76107	1	SPLINED COUPLING	(K3) (K4)
24	-	1	Part 24	(SUB AT130058)
25	T20168	12	Washer	(K4)
26	19H2644	4	Cap Screw	1/2" X 2-1/2"
27	T42742	2	O-RING	(K1) (K4)
28	T121888	2	O-RING	(K1) (K4)
29	-	2	Part 29	(K1) (K4) ( T61673 USE IF AVAILABLE)
30	-	2	Part 30	(K1) (K4) ( U44851 USE IF AVAILABLE)
31	T121886	1	PLATE	(K4)
32	T121885	2	PLATE	(K4)
33	-	3	Part 33	(SUB AT130058)
34	-	1	Part 34	(SUB AT130058)
35	-	1	Part 35	(SUB AT130058)
36	-	1	Part 36	(SUB AT130058)
37	T121887	1	PLATE	(K4)
38	-	1	Part 38	(SUB AT130058)
39	AT130059	1	HYD ACTUATED CONTROL VALVE	-
40	T121896	8	ROD	-
41	14H865	8	Nut	1/2"
42	T76106	1	SLEEVE	(K3)
43	AT125476	1	HYDRAULIC PUMP	-

HYDRAULIC PUMP (NEW VERSION TYRONE) [02G20]
