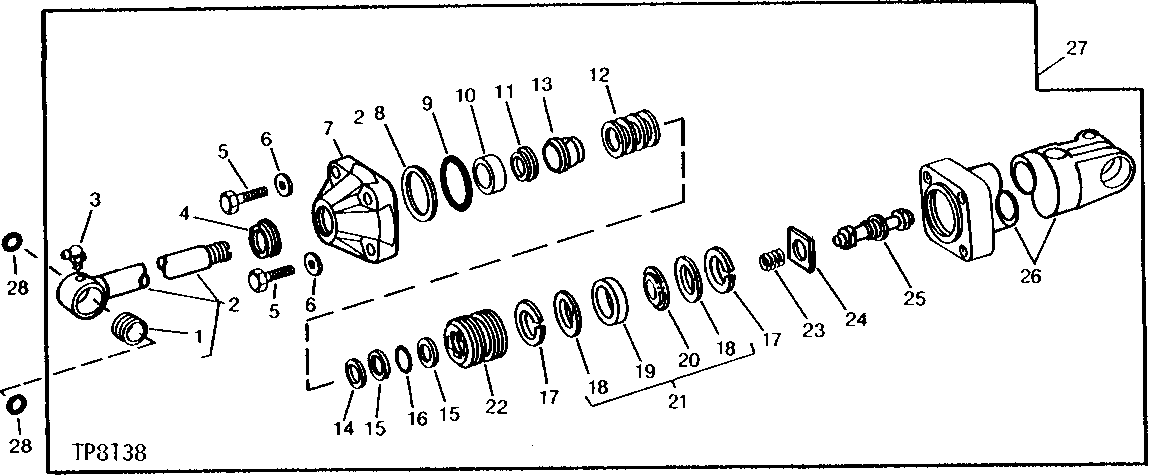

BOOM CYLINDER (WITH CAPSEAL TYPE PISTON) [02E13]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T46634	1	BUSHING	-
2	AR92237	1	ROD	-
3	JD7781	1	Lubrication Fitting	1/8"
4	T46639	1	Seal	-
5	19H3556	4	Cap Screw	HS, SAE 8, 1" X 4-1/4"
6	T30636	4	Washer	-
7	R82285	1	HYDR. CYLINDER ROD GUIDE	(SUB FOR T59930)
8	R78807	1	BACK-UP RING	(BK) (SUB FOR T46621, THIS APPLICATION)
9	T46620	1	O-RING	(BK)
10	T46640	1	WEAR RING	(RK)
11	T48355	1	SEAL	(RK)
12	T46645	1	SPRING	L. HAND
13	T46644	1	POPPET	-
14	T46646	1	WEAR RING	-
15	R78809	2	BACK-UP RING	(RK)
16	A5598R	1	O-Ring	(RK)
17	R77642	2	RING	(BK)
18	-	2	Part 18	(SUB RE11563)
19	-	1	Part 19	(SUB RE11563)
20	-	1	Part 20	(SUB RE11563)
21	RE11563	1	SEAL	(BK)
22	R77650	1	PISTON	TWO WEAR RINGS AND ONE SEAL (USE WITH RE11563 SEAL AND (2) R77642 WEAR RINGS)
23	T57337	1	SPRING	-
24	T57336	1	STRAP	-
25	AT45320	1	POPPET	-
26	RE13866	1	HYDRAULIC CYLINDER BARREL	(SUB FOR AR96278)
27	RE11569	1	HYDRAULIC CYLINDER	(SUB RE21201)
28	T46635	2	SEAL	-

BOOM CYLINDER (WITH CAPSEAL TYPE PISTON) [02E13]
