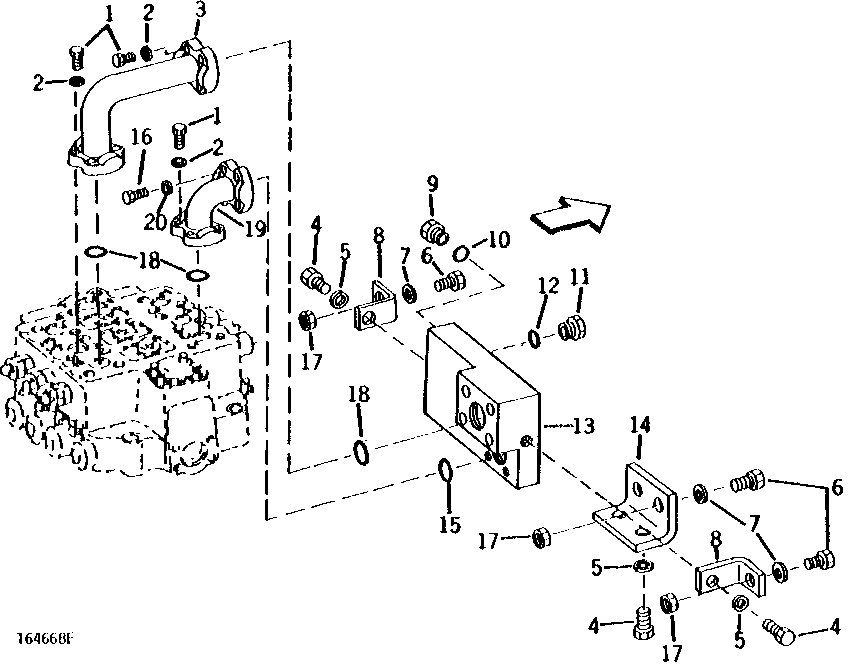

BOOM CYLINDER REAR HYDRAULIC LINES AND JUNCTION BLOCK [02E17]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H2993	12	Cap Screw	1/2" X 1-1/2"
2	12H301	12	Lock Washer	1/2"
3	AT46578	1	LINE	-
4	19H3385	4	Cap Screw	1/2" X 1-1/8"
5	24H1111	4	Washer	17/32" X 1-1/16" X 0.090"
6	19H3244	4	Cap Screw	5/8" X 2-1/4"
7	24M7241	8	Washer	17 X 34 X 4 MM, (SUB FOR T19584 AND T40728)
8	T66615	2	ANGLE	(SUB FOR T52684)
9	R36636	2	Drain Plug	-
10	R29936	2	O-Ring	-
11	R27218	2	Fitting Plug	(SUB FOR R27216)
12	R26448	2	O-Ring	(SUB FOR R26287)
13	T48060	1	JUNCTION BLOCK	-
14	T48061	1	BRACKET	-
15	N131838	1	O-Ring	-
16	19H3205	4	Cap Screw	7/16" X 1-1/2"
17	14H1039	4	Nut	5/8"
18	T34248	3	O-Ring	-
19	AT66571	1	OIL LINE	(SUB FOR AT46577)
20	12H293	4	Lock Washer	7/16"
