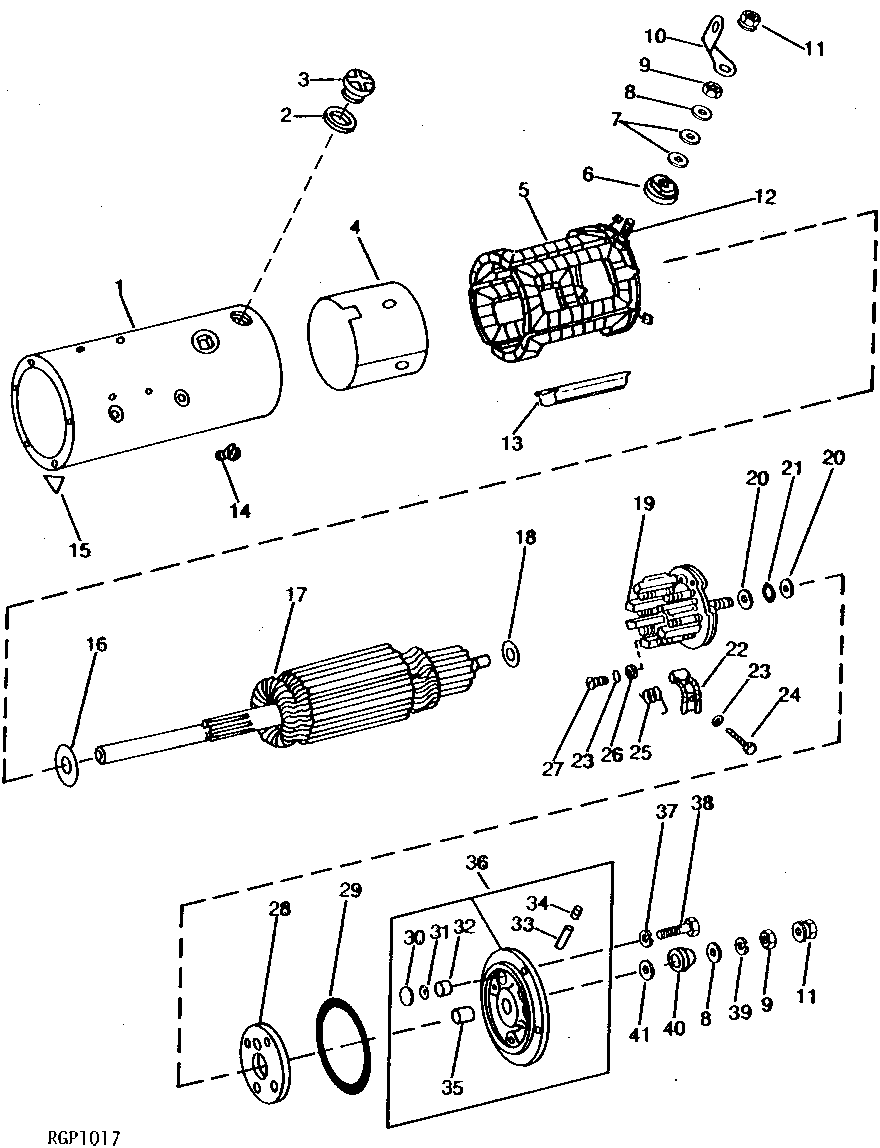

STARTER ARMATURE, MAIN FRAME, COIL AND END FRAME

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SE501450	1	Starter Motor	(REMANUFACTURED FOR TY6723)
1	-	1	Part 1	(SUB TY6723)
2	R11121	3	GASKET	-
3	R11133	3	PLUG	-
4	R11143	1	INSULATOR	-
5	AR48340	1	Field Winding Coil	(SUB FOR AR105235)
6	AR40171	1	GROMMET	-
7	R68624	4	WASHER	-
8	R68625	2	WASHER	-
9	14H971	2	NUT	1/2"
10	R11135	1	BRACKET	-
11	AR102764	2	NUT	-
12	R11146	1	SCREW	-
13	R11003	4	SHOE	-
14	21H1280	8	SCREW	3/8" X 3/4"
15	R11253	1	INSULATOR	-
16	R11018	1	WASHER	-
17	AR48341	1	ARMATURE	-
18	R11096	1	WASHER	-
19	AR102758	1	PLATE	-
20	R11011	2	WASHER	-
21	R394R	1	O-Ring	-
22	AR102756	4	Brush	-
23	12H315	7	Lock Washer	0.164"
24	21H1293	7	SCREW	0.164" X 5/16"
25	R75950	4	SPRING	-
26	24H1281	3	Washer	5/32" X 3/8" X 0.049"
27	21H1158	3	Screw	0.164" X 1/2"
28	R68627	1	INSULATOR	-
29	R11120	1	O-Ring	-
30	R68630	1	PLUG	-
31	R68631	1	GASKET	-
32	R68629	1	FELT	-
33	R76756	1	Wick	-
34	R75955	1	PLUG	-
35	R76755	1	Bushing	-
36	AR11085	1	FRAME	(SUB FOR AR102759)
37	12H302	4	Lock Washer	1/4"
38	19H3005	4	Cap Screw	1/4" X 1"
39	12H301	1	Lock Washer	1/2"
40	R11012	1	WASHER	-
41	R11011	2	WASHER	-
..	RE10321	1	Starter Motor	(DELCO-REMY NO. 1114819) (SUB TY6723)
..	TY6723	1	Starter Motor	(REMANUFACTURED)

STARTER ARMATURE, MAIN FRAME, COIL AND END FRAME
