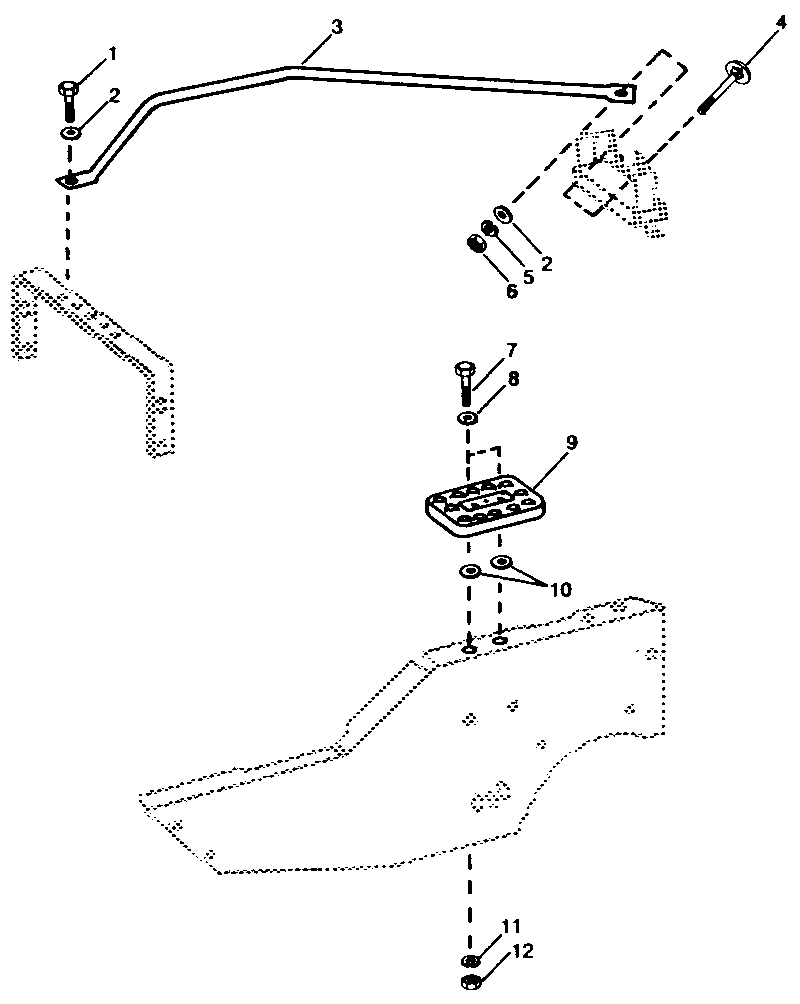

SERVICE HANDLE AND STEPS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H2552	1	CAP SCREW	3/8" X 1-1/8"
2	24M7096	2	Washer	10.500 X 18 X 1.600 mm
3	R76632	1	Handle	-
4	03H1500	1	Bolt	3/8" X 1"
5	12H304	1	Lock Washer	3/8"
6	14H1076	1	Nut	3/8"
7	19H3219	4	Cap Screw	3/8" X 1-3/8"
8	24H1305	4	Washer	13/32" X 13/16" X 0.065"
9	F3195R	2	Step	-
10	24H1309	8	Washer	13/32" X 1-1/16" X 0.120", (SUB FOR R51604, THIS APPLICATION)
11	12H304	4	Lock Washer	3/8"
12	14H1076	4	Nut	3/8"
