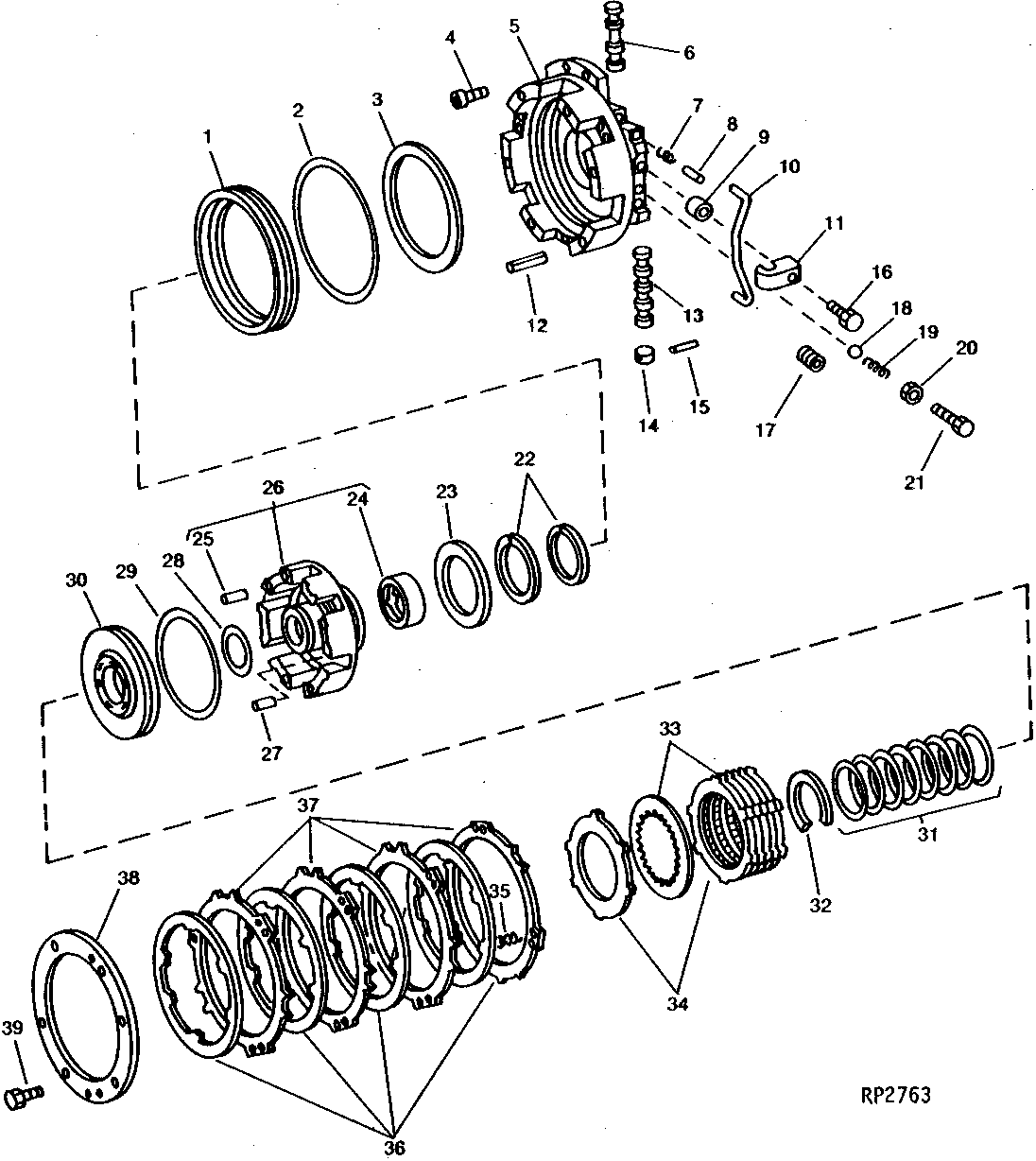

BRAKE PISTON HOUSING AND CLUTCH DRUM

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R79524	1	Piston	-
2	R59137	1	Washer	-
3	R57558	1	Packing	(SUB FOR R78444)
4	R57047	5	Cap Screw	-
5	AR91836	1	Housing	(MARKED R70244)
6	R65229	1	Control Valve	HI-LO
7	R68289	1	Spring	-
8	R67315	1	Pin	-
9	28H1518	1	Washer	0.493" X 0.675" X 5/16", 3/8" X 5/16"
10	R78265	1	Oil Tube	-
11	R60524	1	Clamp	-
12	34H188	6	Spring Pin	5/16" X 1-3/4"
13	R62841	1	Valve	HI-LO SHIFT
14	R53050	1	PIN FASTENER	-
15	34H249	1	Spring Pin	1/8" X 7/8"
16	R112876	1	Cap Screw	(SUB FOR R40808)
17	15H558	6	Pipe Plug	1/8", 1/8", (SUB FOR R21630)
17	R21629	4	PIPE PLUG	-
18	400R	1	Ball	6 MM (1/4")
19	R64230	1	Spring	-
20	14H785	1	Nut	5/16"
21	22H1016	1	Set Screw	5/16" X 1"
22	R79248	2	Sealing Ring	(SUB R39322), SEALING
23	R50349	1	Washer	-
24	R50222	1	Bushing	-
25	R38295	2	Needle Roller	-
26	AR79678	1	Drum	(MARKED R64143)
27	R78165	1	Dowel Pin	(SUB FOR R31318)
28	R39304	1	Washer	-
29	R57046	1	Washer	-
30	R62827	1	Piston	-
31	R50348	10	Disk Spring	-
32	R39299	1	Snap Ring	-
33	RE29816	8	Disk	(SUB FOR AR71561)
34	R39259	9	CLUTCH PLATE	-
35	R54344	6	SPRING	-
36	RE29815	5	Disk	(SUB FOR AR71560)
37	R50152	5	Plate	-
38	R50153	1	PLATE	BRAKE FACING
39	R30165	6	Cap Screw	-
..	RE12774	1	High-Low Clutch	REPLACEMENT

BRAKE PISTON HOUSING AND CLUTCH DRUM

Нет текстового описания
