TRANSMISSION DRIVE AND PROPULSION DRIVE COUNTERSHAFT MUD SHIELDS

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H77932	6	Screw	-
2	H94621	1	Bracket	-
3	19H1944	2	Cap Screw	3/8" X 2-3/4"
3	19H2128	2	CAP SCREW	3/8" X 3"
3	12H304	2	Lock Washer	3/8"
3	14H812	2	NUT	3/8"
4	AH100120	1	Shield	UPPER
5	19H1949	1	Cap Screw	5/16" X 2-1/2"
5	12H303	1	Lock Washer	5/16"
6	A3581R	3	Spring Locking Pin	-
7	H76989	2	Pin Fastener	-
8	19H1813	1	CAP SCREW	5/16" X 5/8"
8	12H303	1	Lock Washer	5/16"
9	H89981	1	Bracket	-
10	19H1944	2	Cap Screw	3/8" X 2-3/4"
10	12H304	2	Lock Washer	3/8"
10	14H812	2	NUT	3/8"
11	AH100119	1	Shield	LOWER
12	AH97080	1	Bracket	-
13	H624DA	1	PIN FASTENER	DRILLED
14	11H236	1	Cotter Pin	1/8" X 1"
15	24H1682	2	Washer	13/32" X 7/8" X 0.120"
16	03H1707	1	Bolt	3/8" X 1"
16	12H304	1	Lock Washer	3/8"
16	14H812	1	NUT	3/8"
17	AH100118	1	Shield	FRONT
18	H89616	1	Wing Screw	-

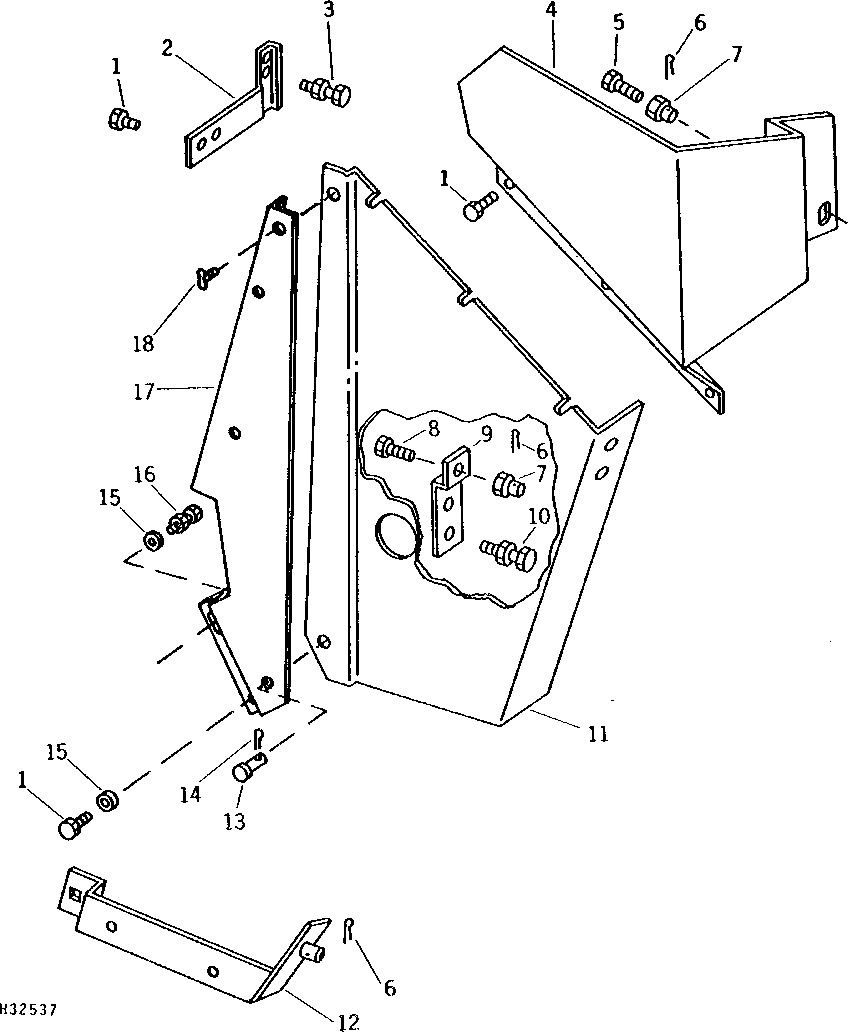

TRANSMISSION DRIVE AND PROPULSION DRIVE COUNTERSHAFT MUD SHIELDS
