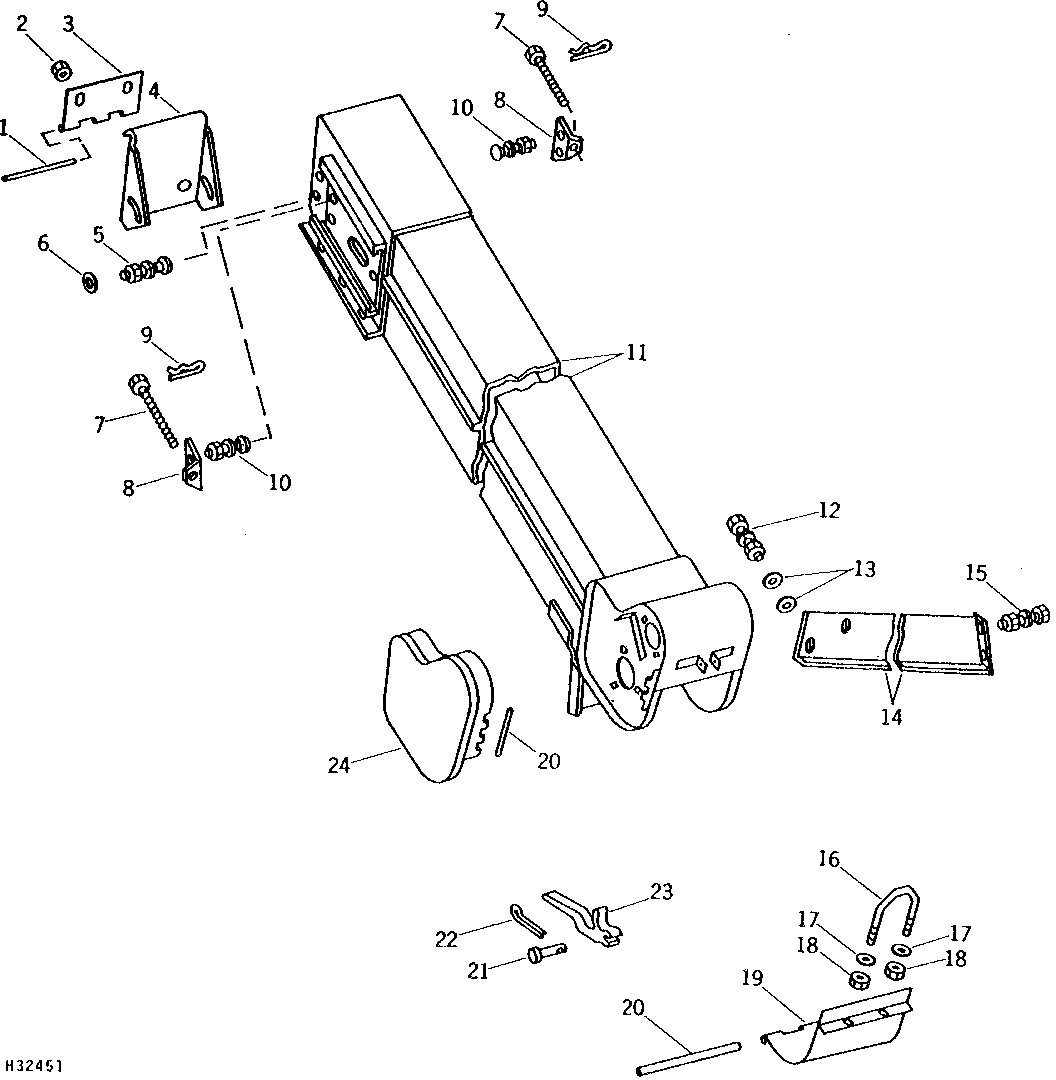

TAILINGS ELEVATOR HOUSING ( - 610700)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	P42406	1	Dowel Pin	CUT TO 152 MM (6"), MAKE FROM H103318 (NO LONGER AVAILABLE)
2	N10213	1	Lock Nut	-
3	H102466	1	Hinge	-
4	AH102544	1	Door	-
5	21H1027	2	Screw	1/4" X 3/4"
5	14H786	4	Nut	1/4"
6	24H1287	2	Washer	9/32" X 5/8" X 0.065"
7	H78294	2	Bolt	ADJUSTING
8	H99491	2	Bracket	-
9	J16931	2	Pin	-
10	03H1540	4	Bolt	5/16" X 3/4"
10	12H303	4	Lock Washer	5/16"
10	14H785	4	Nut	5/16"
11	AH93312	1	Elevator	(SUB AH116988)
11	AH116988	1	Elevator	(ALSO ORDER H123940, (2) 19H1227, (2) 12H302 AND (2) 14H786)
12	14H812	2	NUT	3/8"
12	19H2284	2	Cap Screw	3/8" X 7/8"
12	12H304	2	Lock Washer	3/8"
13	24H1305	4	Washer	13/32" X 13/16" X 0.065"
14	H99490	1	Support	-
15	19H1944	2	Cap Screw	3/8" X 2-3/4"
15	12H304	2	Lock Washer	3/8"
15	14H812	2	NUT	3/8"
16	H35688	1	U-Bolt	-
17	24H1136	2	Washer	11/32" X 11/16" X 0.065"
18	T16464	2	Lock Nut	-
19	AH98029	1	Door	(SOLID)
19	AH98030	1	Door	(PERFORATED)
20	H75985	1	Dowel Pin	CUT TO 175 MM (6.8"), MAKE FROM H103318
21	RV810A	1	Pin Fastener	DRILLED
22	11H206	1	Cotter Pin	3/32" X 3/4"
23	H101297	1	Lever	-
24	AH90762	1	Shield	(SUB AH118954 AND AH118953)
24	AH118954	1	Shield	-

TAILINGS ELEVATOR HOUSING ( - 610700)
