Открытый узел

STRAW CHOPPER HOUSING ( - 515248)

STRAW CHOPPER HOUSING ( - 515248)

STRAW CHOPPER HOUSING ( - 515248)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

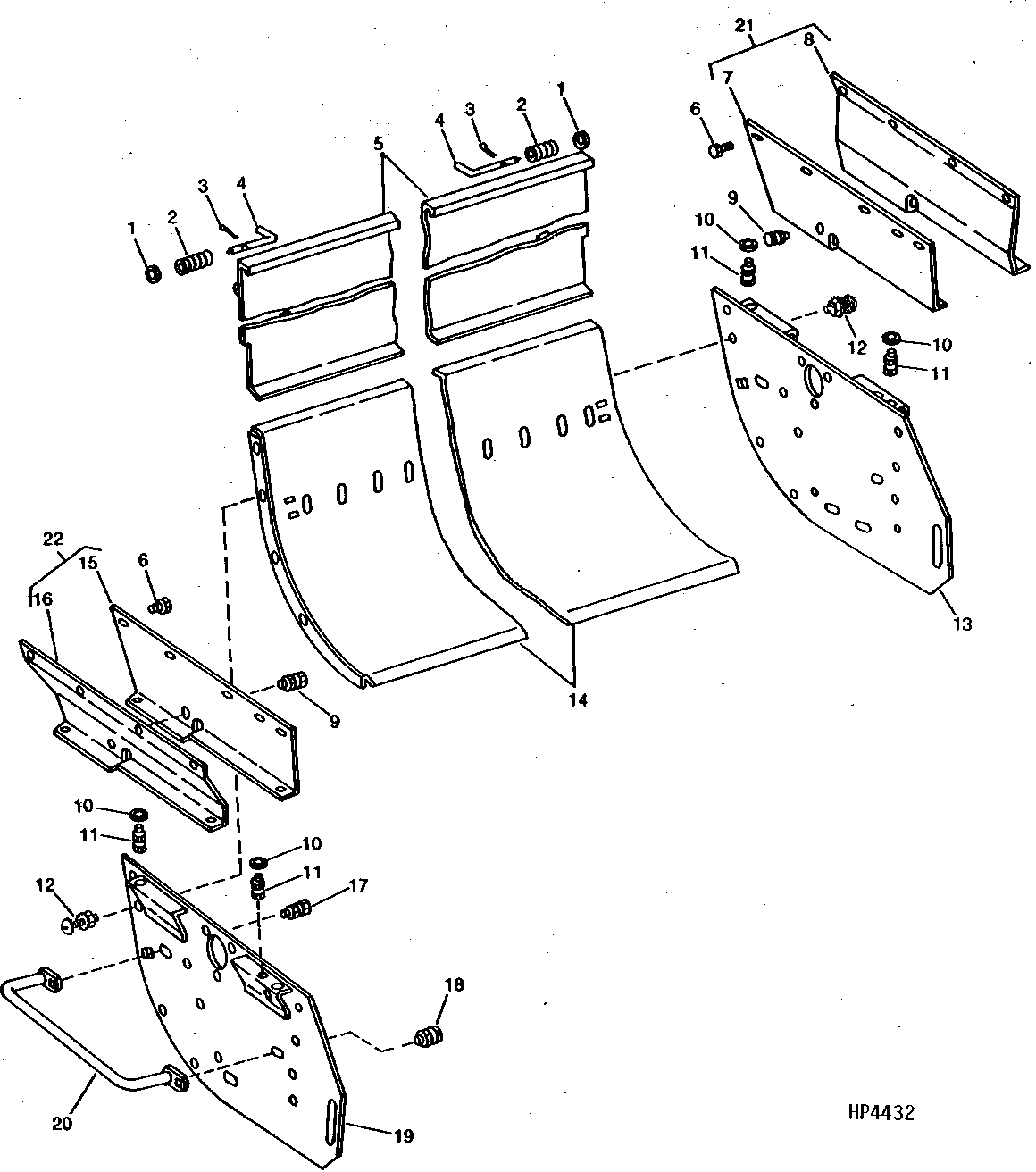

STRAW CHOPPER HOUSING ( - 515248)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	24H1338	2	Washer	33/64" X 7/8" X 0.048"
2	T12274	2	Spring	-
3	34H43	2	Spring Pin	1/8" X 7/8"
4	H85156	2	Pin	-
5	AH99304	1	Extension	-
6	N71292	10	SELF-LOCKING SCREW	-
7	H85174	1	Hanger	RH INNER
8	AH92251	1	Support	RH OUTER
9	03H1774	2	Bolt	5/16" X 5/8"
9	12H303	2	Lock Washer	5/16"
9	14H785	2	Nut	5/16"
10	24H1305	8	Washer	13/32" X 13/16" X 0.065"
10	24H1305	6	Washer	13/32" X 13/16" X 0.065"
11	19H1731	4	Cap Screw	3/8" X 1"
11	12H304	4	Lock Washer	3/8"
11	14H812	4	NUT	3/8"
12	N10213	8	Lock Nut	-
12	N10212	8	Self-Locking Screw	-
13	AH99306	1	Sheet	(SUB AH112162, AH111646 AND H113983 OR BH77683)
14	H149833	1	Sheet	(SUB FOR AH99435, H100418 OR H113078)
15	H85175	1	Hanger	LH INNER
16	AH92252	1	Hanger	LH OUTER
17	N10215	2	Lock Nut	-
17	14H812	2	NUT	3/8", (SUB N10215, THIS APPLICATION)
17	12H304	2	Lock Washer	3/8"
17	03H1500	2	Bolt	3/8" X 1"
18	03H1557	2	Bolt	3/8" X 1-1/4"
18	12H304	2	Lock Washer	3/8"
18	14H812	2	NUT	3/8", (SUB N10215, THIS APPLICATION)
18	N10215	2	Lock Nut	-
19	AH99307	1	Sheet	(SUB AH112163, AH111647 AND H113984 OR BH77683)
20	AH94598	2	Handle	-
21	AH138796	1	Kit	-
22	AH138797	1	Kit	-
