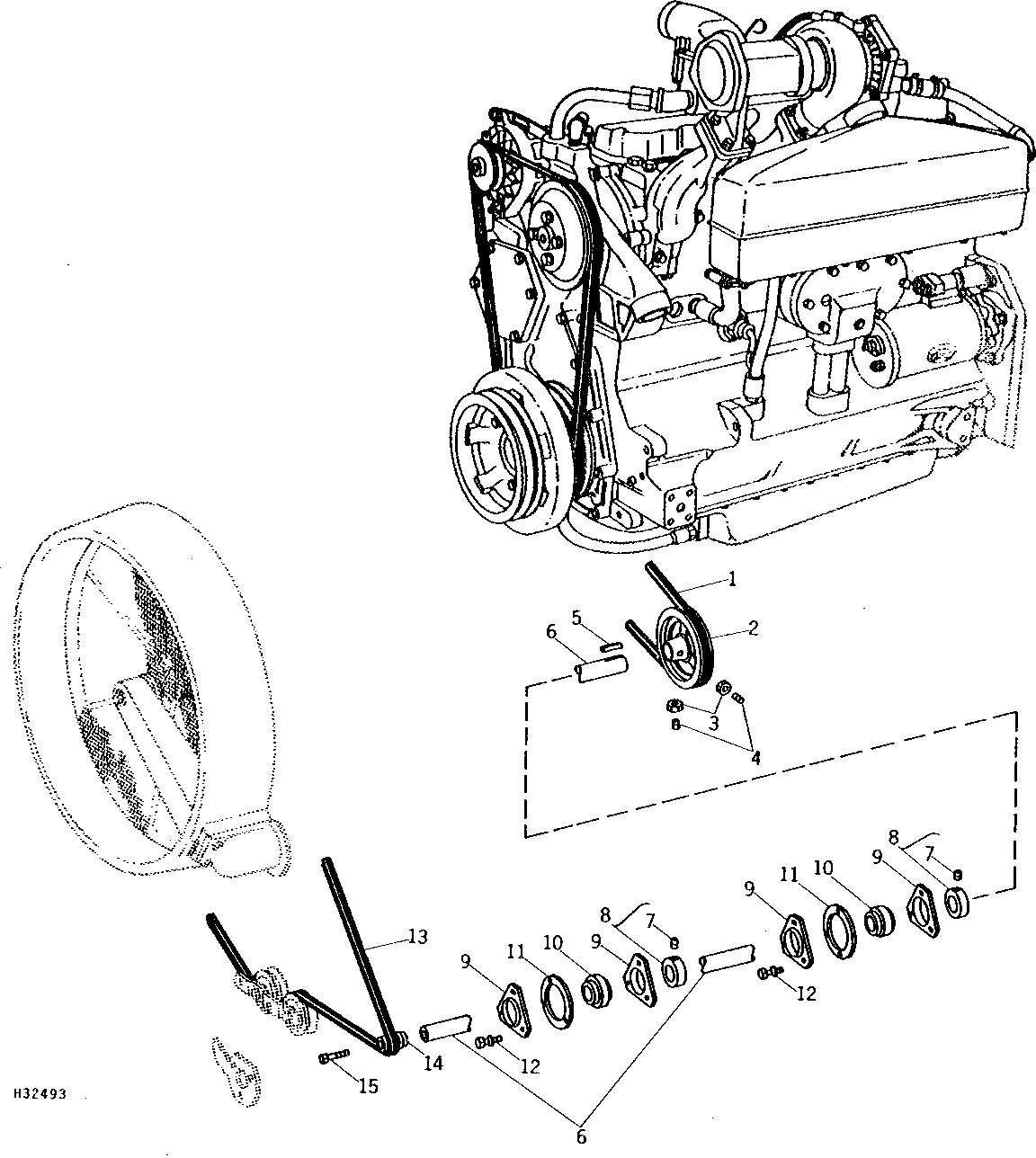

ROTARY SCREEN DRIVE SHAFT AND SHEAVES

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H86273	1	V-Belt	-
2	H89969	1	Pulley	-
3	14H732	2	Nut	3/8"
4	22H817	2	Set Screw	3/8" X 3/4"
5	P49158	1	Shaft Key	-
5	-	1	Part 6	(1/4" X 1/4" X 1-1/2"), (CUT FROM H64374 IN AH64587 KEY STOCK KIT)
6	H94493	1	Countershaft	(SUB H121761)
6	H121761	1	Countershaft	-
7	22H897	1	Set Screw	1/4" X 1/4"
8	JD8551	2	Eccentric Locking Collar	-
9	E10018	4	Pressed Flanged Housing	-
10	JD9246	2	Ball Bearing	-
11	H87784	2	Shim	-
12	19H1936	6	Cap Screw	3/8" X 3/4"
12	12H304	6	Lock Washer	3/8"
13	H86259	1	V-Belt	-
14	H96509	1	Pulley	-
15	19H3427	1	Screw	5/16" X 2"

ROTARY SCREEN DRIVE SHAFT AND SHEAVES
