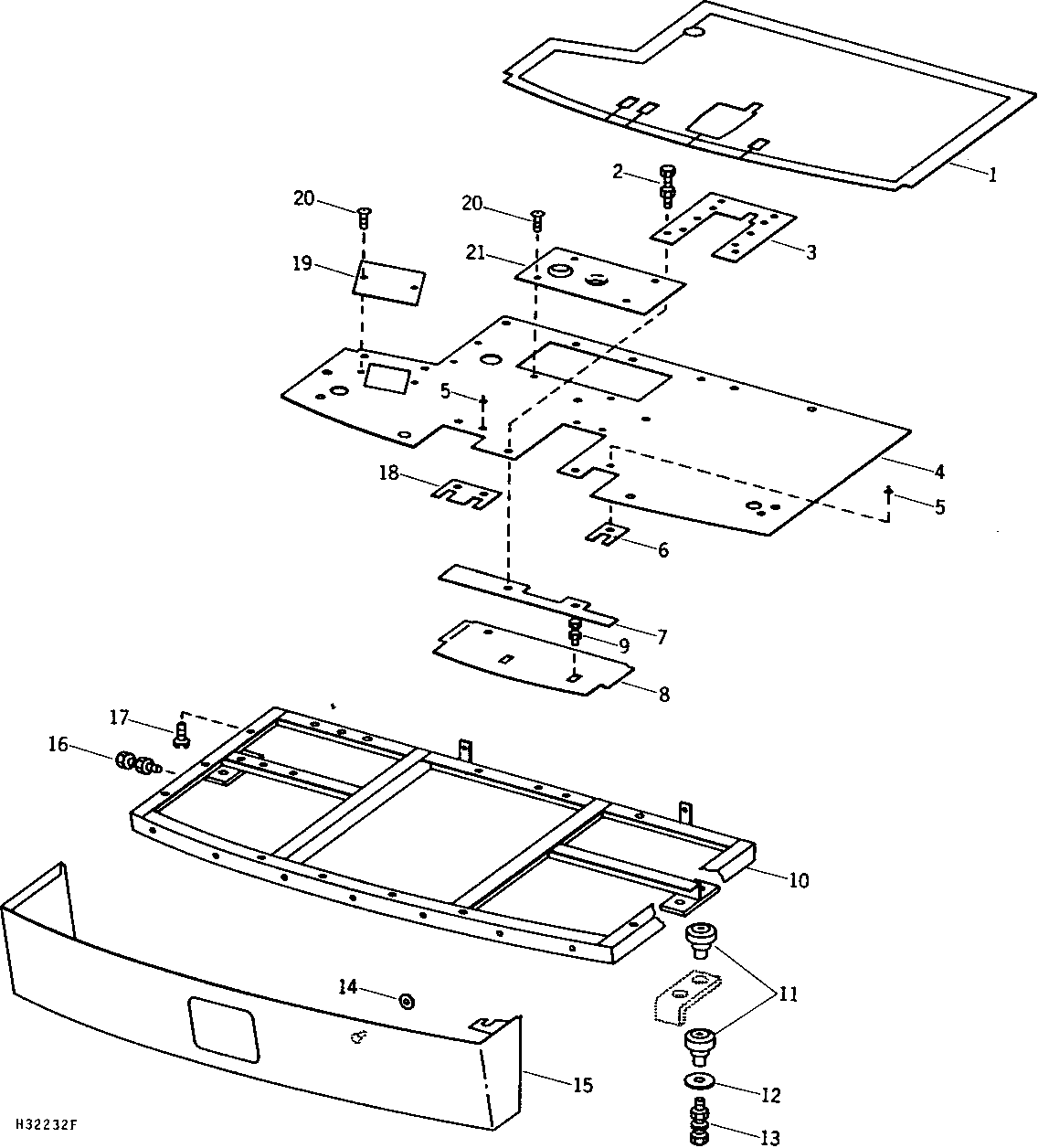

OPERATOR'S PLATFORM FRAME, SHIELD, FLOORBOARD, AND FLOOR MAT

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H109902	1	Mat	-
1	H97491	1	Mat	(SUB H109902)
2	N10212	4	Self-Locking Screw	-
2	N112200	4	Self-Locking Screw	-
2	N10213	4	Lock Nut	-
3	H98179	1	Plate	-
4	H91839	1	Board	(SUB H110452)
4	H110452	1	Platform	-
5	H85233	3	Rivet	-
6	H97094	1	Clutch Plate	-
7	H97090	1	Strap	-
8	H97091	1	Cover	(SUB H110451)
8	H110451	1	Plate	-
9	03H1709	2	Bolt	5/16" X 1"
9	N10213	2	Lock Nut	-
10	AH95954	1	Frame	(SUB AH108897)
10	AH108897	1	Frame	-
11	AE29490	4	ISOLATOR	-
12	C18608	4	Washer	-
13	19H1781	4	CAP SCREW	1/2" X 3-1/2"
13	12H301	4	Lock Washer	1/2"
13	14H1040	4	Nut	1/2"
14	N10217	7	Lock Nut	-
15	AH95987	1	Shield	PLATFORM
16	21H1016	1	Screw	1/4" X 1/2"
16	N10217	1	Lock Nut	-
17	H76139	2	Screw	-
18	H97088	1	Plate	BRAKE
19	H97081	1	Door	INSPECTION
20	37H105	6	Screw	NO. 10 X 3/8"
21	H97082	1	Door	INSPECTION

OPERATOR'S PLATFORM FRAME, SHIELD, FLOORBOARD, AND FLOOR MAT
