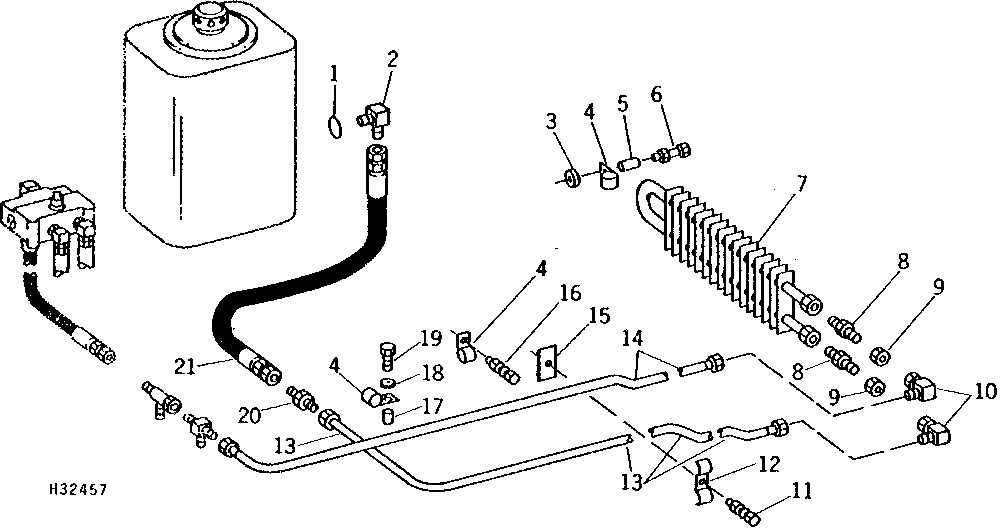

OIL COOLER, LINES, AND HOSE

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U12547	1	O-Ring	-
2	AR26723	1	ELBOW FITTING	(SUB AT32331) 90°
2	AT32331	1	Elbow Fitting	90°
3	24H1243	1	WASHER	11/32" X 5/8" X 1/16", (SUB 24H1136)
3	24H1136	1	Washer	11/32" X 11/16" X 0.065", 11/32" X 5/8" X 1/16"
4	AH78125	3	Clip	(SUB R46414)
4	R46414	3	Clamp	-
5	28H1634	1	Spacer	0.364" X 0.540" X 1-3/4", 1/4" X 1-3/4"
6	19H1907	1	Cap Screw	5/16" X 2-3/4"
6	14H785	1	Nut	5/16"
6	12H303	1	Lock Washer	5/16"
7	AH89822	1	Oil Cooler	-
8	N112216	2	Fitting	-
9	R26627	2	Nut	-
10	AH77612	2	Elbow Fitting	90°
11	08H4416	1	Bolt	5/16" X 1"
11	14H785	1	Nut	5/16"
11	12H303	1	Lock Washer	5/16"
12	AH83846	1	Clamp	-
13	AH91646	1	Line	-
14	AH100373	1	Line	-
15	H83769	1	Foam Pad	(SUB H96857)
15	H96857	1	Isolator	-
16	19H1905	1	Cap Screw	5/16" X 1"
16	12H303	1	Lock Washer	5/16"
16	14H785	1	Nut	5/16"
17	28H1511	1	Washer	0.364" X 0.540" X 1/4"
18	24H1136	1	Washer	11/32" X 11/16" X 0.065"
19	H76139	1	Screw	SELF-TAPPING
20	H92201	1	Union Fitting	-
21	AH94164	1	Hydraulic Hose	19 MM X 686 MM (3/4" I.D. X 27") LONG
