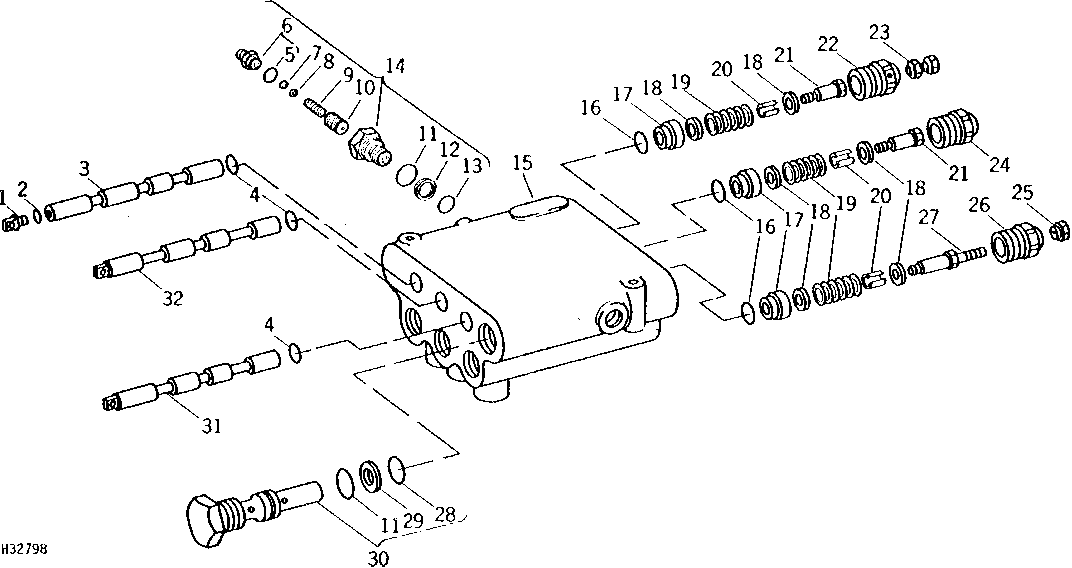

Main Hydraulic Control Valve Spools and Relief Valve (Export) (600001 - 620486)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	-
2	-	1	Part 2	KIT AH78792
3	-	1	Part 3	Header Lift
4	-	3	Part 4	KIT AH78792
5	P46051	1	O-Ring	KIT AH78796
6	AH91802	1	Connector	With O Ring Dial Matic, SUB FOR AH101625
7	H102493	1	ORIFICE	-
8	-	1	Part 8	-
9	-	1	Part 9	-
10	-	1	Part 10	-
11	T13119	1	O-Ring	KIT AH78792 AND AH78796
12	N140001	1	BACK-UP RING	KIT AH78796 AND AH78792
13	R27166	1	O-Ring	KIT AH78796
14	AH101625	1	Hyd Actuated Control Valve	-
15	-	1	Part 15	-
16	R459R	3	O-Ring	KIT AH78792
17	N111488	3	BUSHING	-
18	N31767	6	WASHER	-
19	H60819	3	SPRING	-
20	H62801	3	BUSHING	-
21	H63987	2	CAP SCREW	-
22	AH78797	1	Plug	With Filter
23	19H2551	1	Cap Screw	5/16" X 3/4"
23	14H882	1	Nut	5/16"
24	AH78788	1	PLUG	With Filter
25	H80459	1	Lock Nut	-
26	H80456	1	Cap	-
27	H80455	1	Screw	-
28	R375R	4	O-Ring	-
29	H63357	1	BACK-UP RING	KIT AH78792
30	AW13064	1	Pressure Relief Valve	-
31	-	1	Part 32	Reel lift
32	-	1	Part 33	Reel Fore / Aft
..	AH88803	1	Valve	3 Spool, Less Attaching hardware, Remanufactured
..	AH78792	1	O-Ring Kit	Seal Repair, Control Valve
..	AH78796	1	Seal Kit	Flow Control Plug

Main Hydraulic Control Valve Spools and Relief Valve (Export) (600001 - 620486)
