HYDROSTATIC DRIVE DISPLACEMENT CONTROL VALVE ( - 610700)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	34H251	1	Spring Pin	1/8" X 1"
2	H63240	1	ACTUATOR	(SUB AH96599)
3	H97032	1	TORSION SPRING	(SUB AH96599)
4	H97033	1	Sleeve	(SUB AH96599)
5	H63237	1	Snap Ring	-
6	H81632	1	STOP	(SUB AH96599)
7	H81633	1	LINK	(SUB AH96599)
8	R27507	3	Snap Ring	(SUB R72654)
9	H63231	1	SHAFT	-
10	A3917R	1	O-Ring	-
11	H81628	1	BUSHING	-
12	U15242	1	O-RING	-
13	AH97059	1	Link	(SUB AH96599)
14	H97227	1	LINK	(SUB AH96599)
15	-	1	Part 15	-
16	R28782	2	O-Ring	-
17	AH63282	2	FITTING PLUG	(WITH O-RING)
17	R51031	2	Fitting	(STARTING SUNDSTRAND SERIAL NO. 11-83-48-XXXXX)
18	H63228	1	LOCK NUT	-
19	U15980	1	O-Ring	-
20	H63227	1	HOUSING	-
21	-	1	Part 22	-
22	H63225	2	WASHER	-
22	H63225	1	WASHER	(STARTING SUNDSTRAND SERIAL NO. 11-83-48-XXXXX, 2 USED), (SUB H121234)
22	H121234	1	Retainer	-
23	H63229	1	WASHER	(NO LONGER AVAILABLE)
24	H63226	1	SPRING	(NO LONGER AVAILABLE)
25	T61554	1	SNAP RING	(STARTING SUNDSTRAND SERIAL NO. 11-83-48-XXXXX)
25	R30828	1	SNAP RING	-
26	R28776	1	O-Ring	-
27	-	1	Part 31	(SUB AH120824)
28	14H904	1	Nut	3/4"
29	H81629	1	CAP	-
30	H121234	1	Retainer	-
31	AH120825	1	CONTROL	-
32	AH96599	1	Control Valve	(SUB AH120824) (COMPLETE)
32	AH120824	1	Control	(COMPLETE) (STARTING SUNDSTRAND NO. 11-83-48-XXXXX)

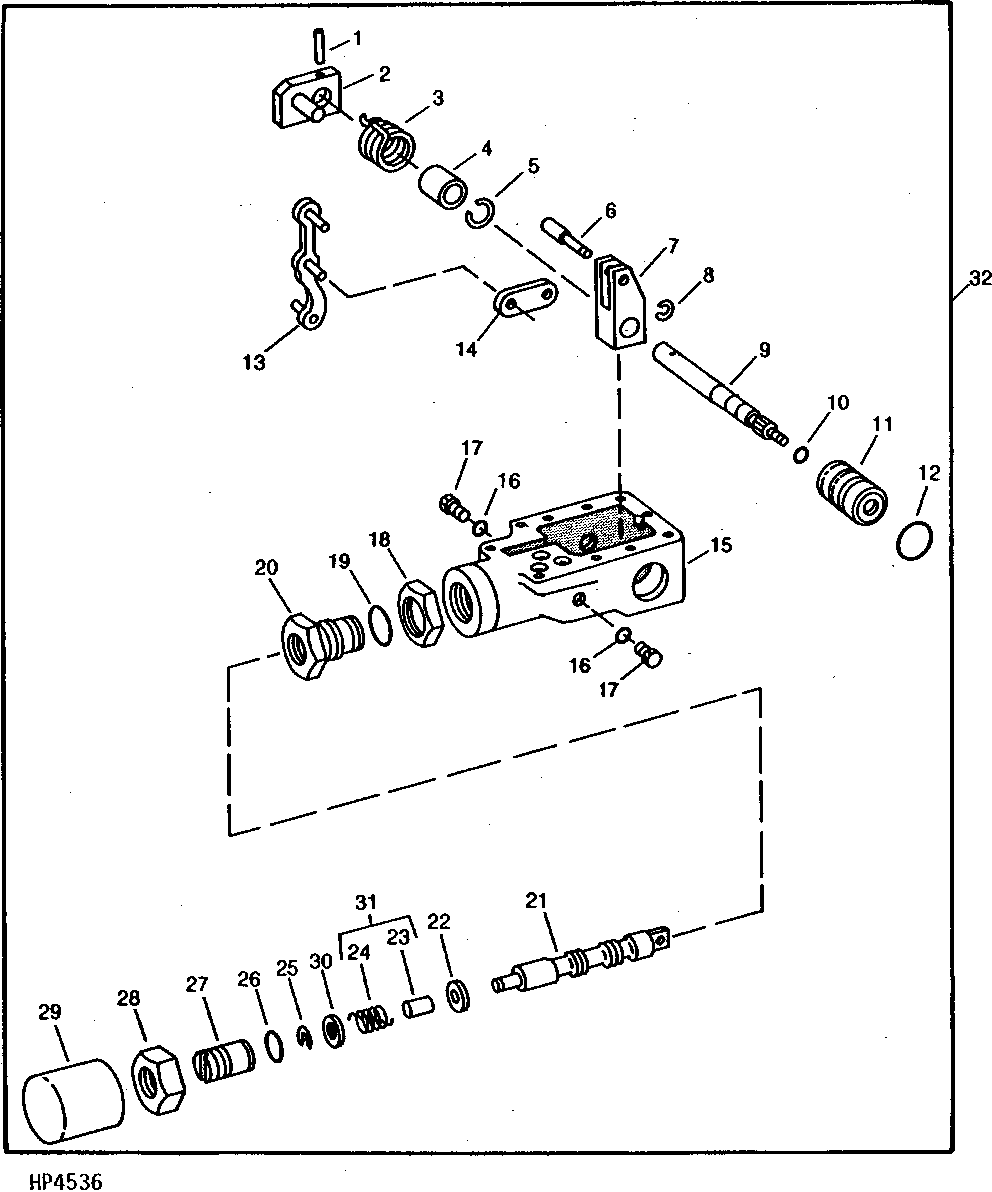

HYDROSTATIC DRIVE DISPLACEMENT CONTROL VALVE ( - 610700)
