Hydraulic Oil Hoses (Inside Engine Compartment)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U12547	1	O-Ring	-
2	AR26723	1	ELBOW FITTING	(SUB AT32331) 90°
2	AT32331	1	Elbow Fitting	90°
3	AH92725	1	HYDRAULIC HOSE	19 MM X 419 MM (3/4" I.D. X 16-1/2") LONG
4	H101205	1	SUCTION HOSE	SUCTION
5	AH103497	2	Clamp	(SUB AH105968)
5	AH105968	2	Hose Clamp	-
6	AH96708	2	Elbow Fitting	-
7	R29936	2	O-Ring	-
8	R26906	1	O-Ring	-
9	AR26724	1	Elbow Fitting	90°
10	R26375	1	O-Ring	-
11	R27237	1	Fitting	-
12	AH96712	1	Hydraulic Hose	10 MM X 1245 MM (3/8" I.D. X 49") LONG
13	AH78237	1	Clamp	-
14	24H1136	2	Washer	11/32" X 11/16" X 0.065"
15	H78354	2	SCREW	SELF-TAPPING
16	AH77924	1	Clip	-
17	AH96711	1	Hydraulic Hose	13 MM X 1270 MM (1/2" I.D. X 50") LONG
17	AH115049	1	HYDRAULIC HOSE	13 MM X 1270 MM (1/2" I.D. X 50") LONG

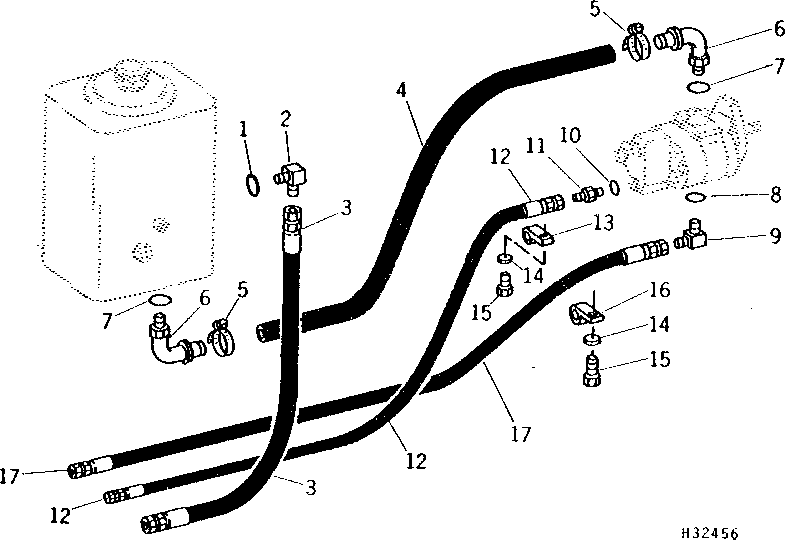

Hydraulic Oil Hoses (Inside Engine Compartment)

Нет текстового описания
