Открытый узел

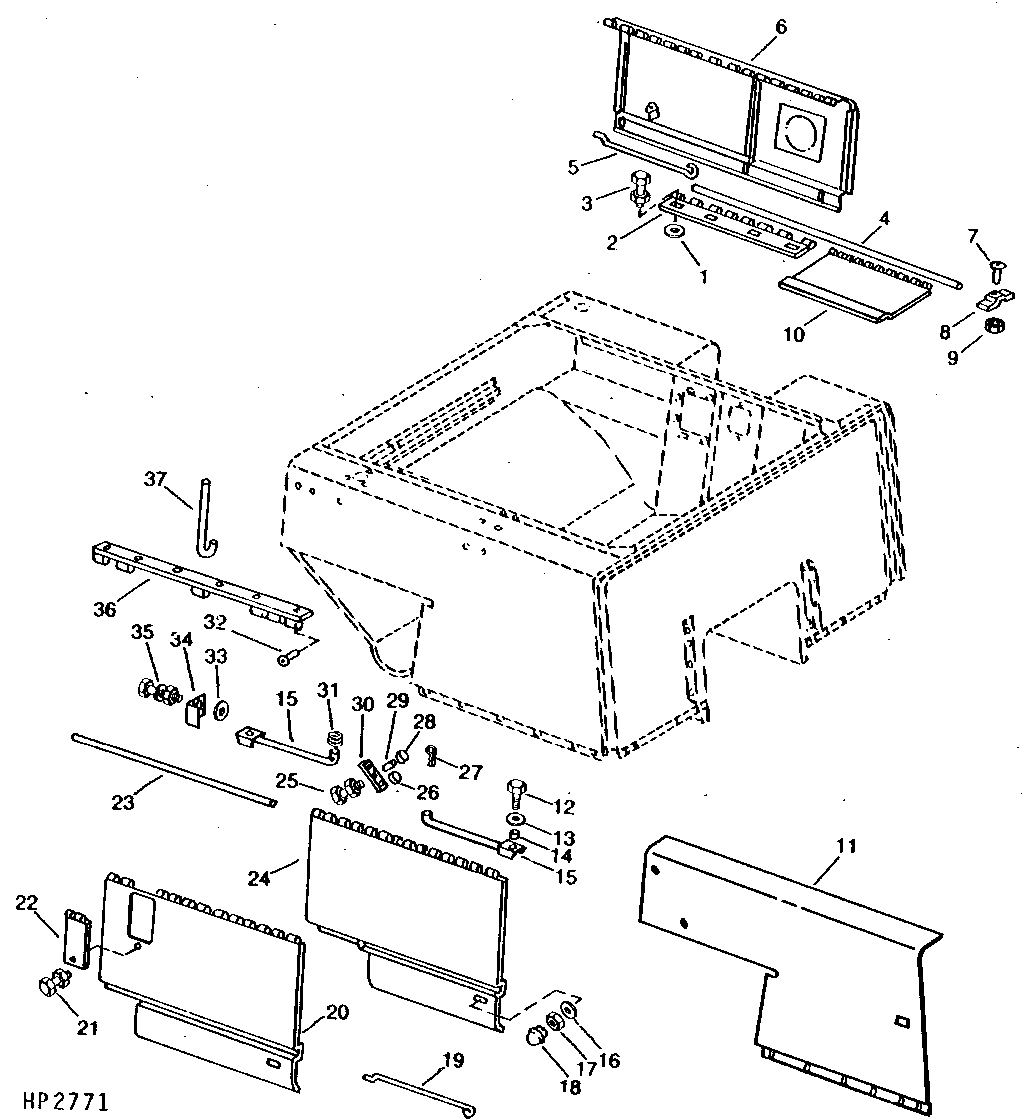

GRAIN TANK DOOR AND PANELS

GRAIN TANK DOOR AND PANELS

GRAIN TANK DOOR AND PANELS

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

GRAIN TANK DOOR AND PANELS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	24H1136	6	Washer	11/32" X 11/16" X 0.065"
2	H99598	1	Hinge	RH
3	N10213	4	Lock Nut	-
3	N10212	4	Self-Locking Screw	-
4	H99599	1	Pin	-
5	H99933	1	Rod	-
6	AH98094	1	Panel	-
6	AH108083	1	Panel	-
7	H86858	2	Screw	SELF-LOCKING, (SUB N14820)
7	N14820	2	SELF-LOCKING SCREW	-
8	H99600	1	Clamp	-
9	N10217	2	Lock Nut	-
10	H99597	1	Door	ELEVATOR ACCESS
11	AH98144	1	Sheet	LH (REQUIRES WELDING INTO GRAIN TANK)
12	19H3374	1	Cap Screw	5/16" X 1-1/4", 5/16" X 1-1/4"
13	N100007	1	Washer	(SUB 24H1351, THIS APPLICATION)
13	24H1351	1	Washer	9/16" X 1-1/2" X 0.164"
14	28H1861	1	Washer	0.364" X 0.540" X 7/32", 23/64" X 33/64" X 0.22"
15	AH97277	2	Latch	-
16	24H1224	1	Washer	11/32" X 1" X 1/16"
17	14H882	1	Nut	5/16"
18	H29296	1	Knob	-
19	H100641	1	Hook	(USE WITH TRACKS)
20	AH98142	1	Door	(USE WITH TRACKS)
21	12H302	1	Lock Washer	1/4"
21	P41706	1	Nut	SELF-LOCKING
21	19H1227	1	Cap Screw	1/4" X 1/2"
22	H100410	1	Door	-
23	H79410	1	Pin	(MAKE FROM H86290) CUT TO 1190 MM (47")
24	AH98143	1	Door	-
25	H99923	1	Lock Nut	-
25	19H1731	1	Cap Screw	3/8" X 1"
26	24H1305	2	Washer	13/32" X 13/16" X 0.065"
27	11H211	2	COTTER PIN	1/8" X 3/4"
28	24H1307	1	Washer	13/32" X 1" X 1/16"
29	28H1518	1	Washer	0.493" X 0.675" X 5/16", 31/64" X 43/64" X 0.31"
30	H100002	1	Strap	-
31	F1463R	2	Spring	-
31	H22292	1	Spring	-
32	H65108	6	Screw	SELF-TAPPING
33	24H1136	4	Washer	11/32" X 11/16" X 0.065"
34	H100333	1	Angle	-
35	03H1540	2	Bolt	5/16" X 3/4"
35	12H303	2	Lock Washer	5/16"
35	14H785	2	Nut	5/16"
36	H98358	1	Hinge	-
37	H93606	1	Pin	-
