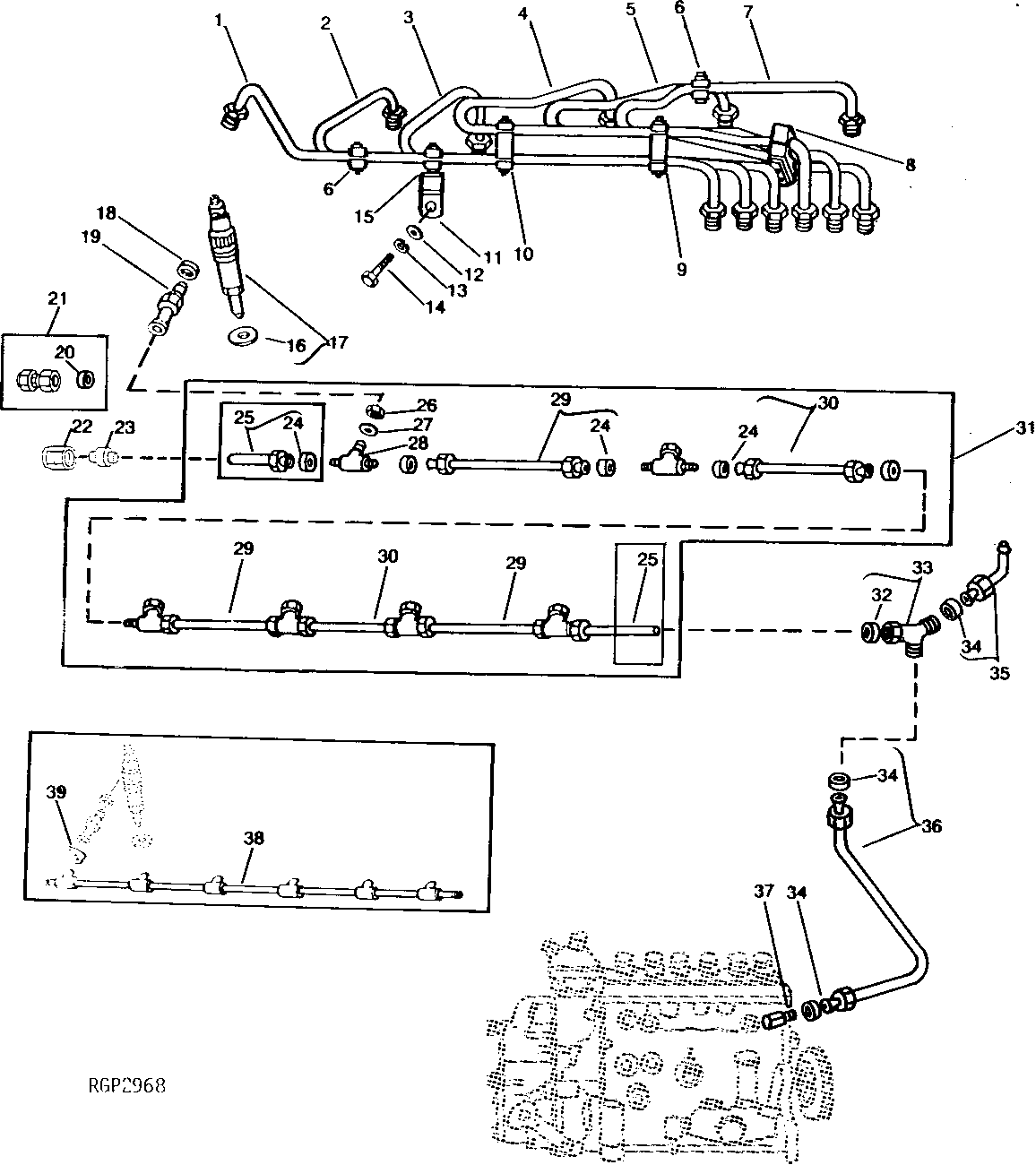

FUEL INJECTION LINES AND NOZZLES (6466AH 03)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE17160	1	Fuel Line	NO. 6
2	RE17159	1	Fuel Line	NO. 5
3	RE17158	1	Fuel Line	NO. 4
4	RE17157	1	Fuel Line	NO. 3
5	RE17156	1	Fuel Line	NO. 2
6	21H1463	2	Cap Screw	0.190" X 7/8"
6	R61144	2	Strap	-
6	R58186	4	Clamp	-
6	R59305	2	Strap	-
7	RE17155	1	Fuel Line	(SUB FOR AR93935) NO. 1
8	R59298	1	Strap	-
8	R59297	2	Half Clamp	-
8	R61145	1	Strap	-
8	21H1463	2	Cap Screw	0.190" X 7/8"
9	R71212	1	Clamp	-
9	R71398	2	Screw	-
9	R61145	1	Strap	-
9	R59297	2	Half Clamp	-
9	R59298	1	Strap	-
10	R59305	1	Strap	-
10	R58186	1	Clamp	-
10	R74030	1	Clamp	-
10	R74804	1	Clamp	-
10	R61144	1	Strap	-
10	R71398	1	Screw	-
11	RE12766	1	Absorber	-
12	24H1305	1	Washer	13/32" X 13/16" X 0.065"
13	12M7066	1	Lock Washer	10 mm, M10
14	19M7166	1	Cap Screw	M10 X 20
15	R59298	1	Strap	-
15	21H1463	2	Cap Screw	0.190" X 7/8"
15	R59297	2	Half Clamp	-
16	R64840	1	Washer	-
17	-	6	Part 34	(SUB AR73847 OR SE500101 OR SE501110)
18	R59294	6	SEALING RING	(USE WITH R59293 OR R83558)
18	R77551	6	O-Ring	(USE WITH R87082)
19	R59293	6	FITTING	(SUB (6) R87082 AND (6) R77551)
19	R83558	6	FITTING	(SUB R87082 AND R77551)
19	R87082	6	Fitting	(ALSO ORDER R77551)
20	R79138	1	SLEEVE	-
21	AR87443	1	UNION FITTING	(NO LONGER REQUIRED)
22	R51937	1	Tube Nut	-
23	AR85519	1	Plug	-
24	R51936	1	Sealing Washer	-
25	RE23319	1	FUEL LINE	(SUB FOR RE15806)
26	R79604	6	Tube Nut	-
27	R79605	6	Washer	-
28	R79606	6	Tee Fitting	-
29	RE15807	3	Fuel Line	-
30	RE15808	2	Fuel Line	-
31	RE27786	1	FUEL LINE	(SUB FOR RE15805 OR RE21103) (ALSO ORDER RE23319 AND R79138)
32	R79138	1	SLEEVE	-
33	AR88120	1	TEE FITTING	-
34	R51936	3	Sealing Washer	-
35	AR104650	1	Fuel Line	(SUB FOR AR93093)
36	AR88497	1	Fuel Line	-
37	R67364	1	Elbow Fitting	-
38	AR88495	1	FUEL LINE	(SUB RE27786) (ALSO ORDER RE23319 AND R79138)
39	R76170	6	CLAMP	-

FUEL INJECTION LINES AND NOZZLES (6466AH 03)
