Открытый узел

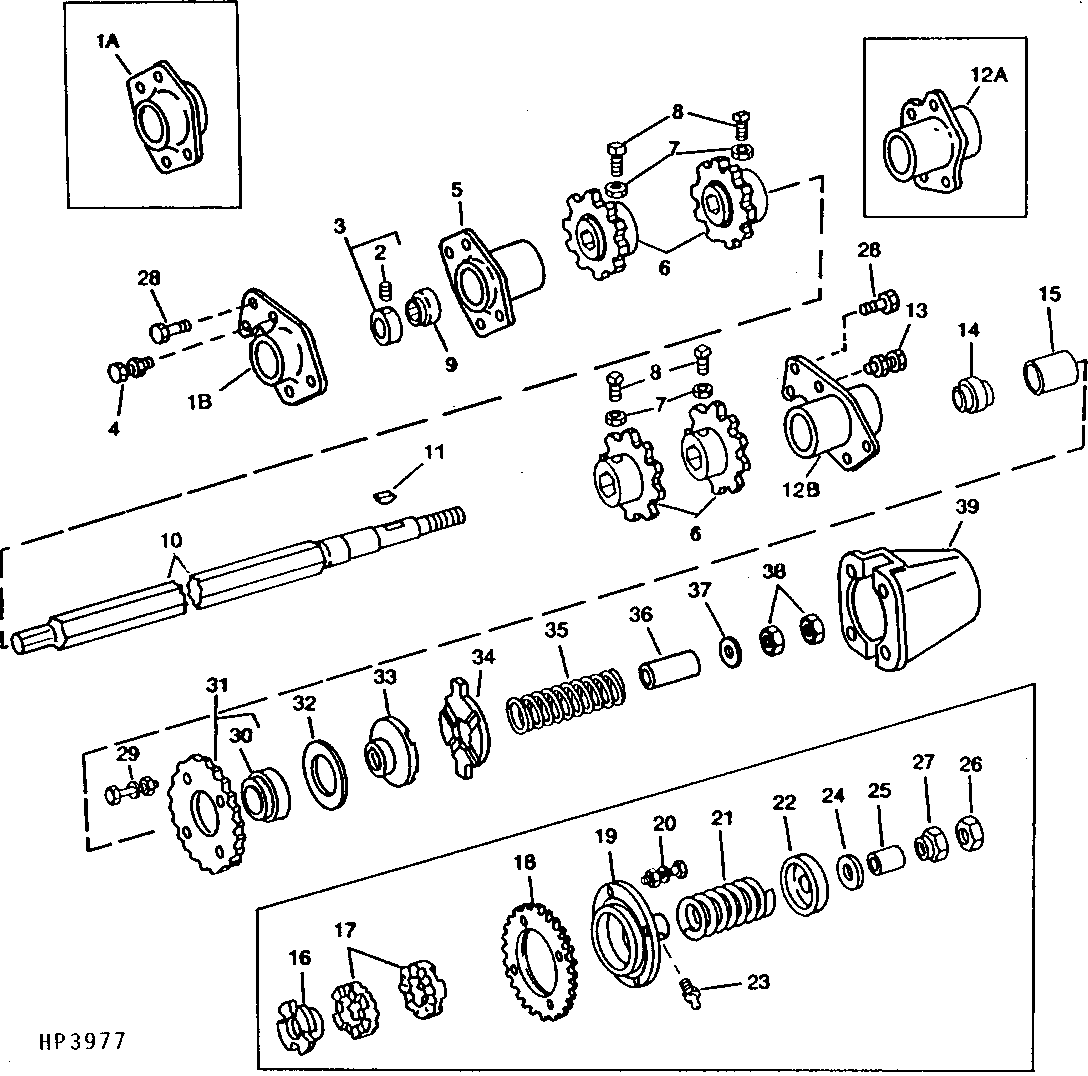

Feeder House Upper Shaft and Sprockets (Variable Drive)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	22H899	1	Set Screw	3/8" X 1/2"
3	JD8544	1	Bearing	-
4	H95783	4	Screw	-
4	H95783	2	Screw	-
4	T49269	2	Screw	-
4	12H301	4	Lock Washer	1/2"
4	14H1040	4	Nut	1/2"
5	H96867	1	Housing	(SUB H102505)
5	H102505	1	Housing	-
5	H107041	1	Housing	-
6	H94166	4	Chain Sprocket	(SUB H118583 AND (2) H118776) 10 TEETH
6	H118583	4	Chain Sprocket	Z=10, 45 MM (1-3/4") HEX BORE
7	14H732	8	Nut	3/8"
8	H118776	8	Set Screw	-
8	H84158	8	Screw	-
9	JD9452	1	Ball Bearing	-
9	JD9373	1	Ball Bearing	-
10	H98560	1	Shaft	-
10	H113406	1	Shaft	-
11	26H82	1	Shaft Key	1/4" X 7/8"
11	26H103	1	Shaft Key	1/4" X 2-1/8"
13	T49269	2	Screw	-
13	H95783	2	Screw	-
13	H100562	4	Screw	-
13	12H301	4	Lock Washer	1/2"
13	14H1040	4	Nut	1/2"
14	JD10020	1	Ball Bearing	-
15	H99033	1	Bushing	(SUB H108799)
15	H108799	1	Spacer	-
16	H85015	1	Hub	-
17	Z699H	2	SLIP CLUTCH	-
18	H93394	1	Chain Sprocket	Z=30
19	H93736	1	Hub	-
20	19H1800	4	Cap Screw	3/8" X 1-1/2"
20	12H304	4	Lock Washer	3/8"
20	14H812	4	NUT	3/8"
21	H101244	1	Spring	-
22	H22216	1	Round Retainer	-
23	JD7788	1	Lubrication Fitting	45°
23	JD7797	1	Lubrication Fitting	1/4", STRAIGHT
24	J4489H	1	Washer	-
25	28H1576	1	Bushing	0.824" X 1.050" X 7/8", 3/4" X 7/8"
26	H77978	2	Nut	(SUB H105936)
26	14H793	2	Nut	3/4"
26	14H793	2	Nut	3/4", (USE WITH H105936)
27	H105936	1	Nut	(USE WITH 14H793)
28	19H1815	4	Cap Screw	1/2" X 1-1/4"
28	12H301	4	Lock Washer	1/2"
29	14H1040	4	Nut	1/2"
29	19H1777	4	Cap Screw	1/2" X 1-3/4"
29	12H301	4	Lock Washer	1/2"
30	H105584	1	Bushing	-
31	AH104438	1	Chain Sprocket	-
32	H99303	1	Washer	-
33	H105590	1	Hub	-
34	H101677	1	Jaw	-
35	H102497	1	Compression Spring	-
36	H105587	1	Spacer	-
37	24H1400	1	Washer	25/32" X 1-5/8" X 1/4"
38	14H794	1	Nut	3/4"
39	H102477	1	Housing	-
1A	AH94706	1	Support	-
1B	H113390	1	Pivot	-
1B	H106127	1	Pivot	-
12A	H95785	1	Housing	(SUB H106126)
12B	H106126	1	Housing	-

Feeder House Upper Shaft and Sprockets (Variable Drive)
