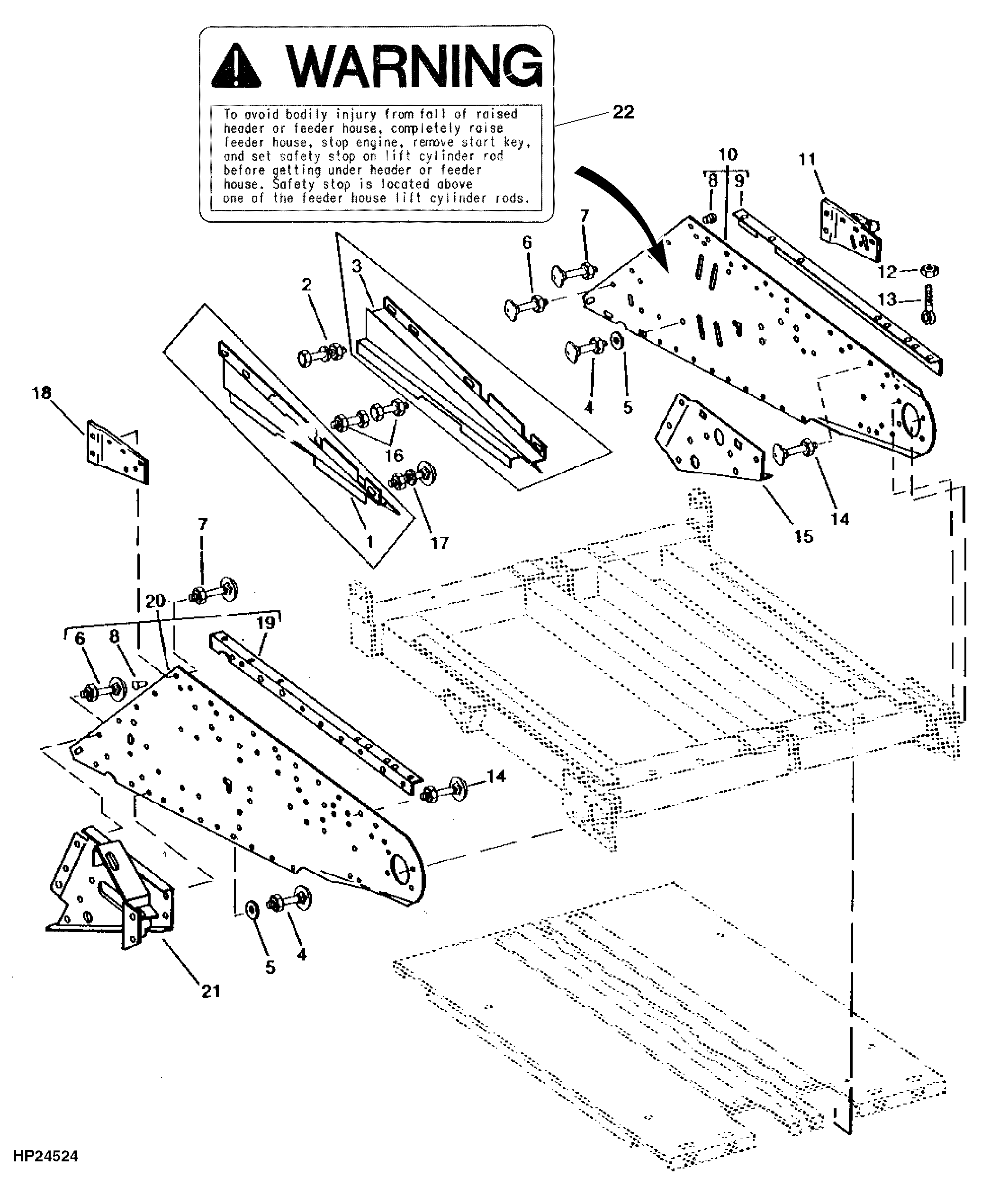

Feeder House Side Sheets and Shields (Variable)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H108420	1	Shield	INNER, LH
1	H83824	1	Shield	INNER, LH
2	12H303	4	Lock Washer	5/16"
2	14H785	4	Nut	5/16"
2	21H1029	4	Screw	5/16" X 3/4"
3	H83823	1	Shield	INNER, RH
3	H108419	1	Shield	INNER, RH
4	03H1522	2	Bolt	1/2" X 1-1/4"
4	12H301	2	Lock Washer	1/2"
5	24H1312	2	Washer	13/32" X 1-3/8" X 0.105"
6	03H1268	8	Bolt	5/16" X 3/4"
6	12H303	8	Lock Washer	5/16"
6	14H785	8	Nut	5/16"
7	03H1463	6	Bolt	3/8" X 3/4"
7	14H812	6	NUT	3/8"
7	12H304	6	Lock Washer	3/8"
8	16H658	16	Rivet	1/4" X 5/8"
8	16H697	2	Rivet	1/4" X 1"
9	H98042	1	Angle	RH
10	AH95280	1	Sheet	RH
10	AH101608	1	Sheet	(SUB AH105292)
10	AH105292	1	Sheet	RH
10	AH111700	1	Sheet	RH
10	AH117525	1	Sheet	-
11	AH102707	1	Brace	RH
11	AH97048	1	Brace	(SUB AH102707)
12	14H1040	1	Nut	1/2"
12	14H1039	1	Nut	5/8"
13	H25438	1	Eyebolt	-
13	H102690	1	Eyebolt	-
14	03H1709	2	Bolt	5/16" X 1"
14	12H303	2	Lock Washer	5/16"
14	14H785	2	Nut	5/16"
15	H101717	1	Reinforcement	RH
16	21H1029	8	Screw	5/16" X 3/4"
16	12H303	8	Lock Washer	5/16"
16	14H785	8	Nut	5/16"
17	21H1137	1	Screw	5/16" X 1-1/4"
17	21H1235	1	Screw	5/16" X 1-3/4"
18	H99029	1	Brace	(SUB H102683)
18	H102683	1	Brace	(SUB AH111226, THIS APPLICATION)
18	AH111226	1	Brace	LH
19	H98043	1	Angle	LH
20	AH91750	1	Sheet	(SUB AH102726)
20	AH102726	1	Sheet	(SUB AH105293)
20	AH105293	1	Sheet	LH, WITH ANGLE
20	AH111701	1	Sheet	-
20	AH117526	1	Sheet	-
21	AH96138	1	Support	LH
22	H149029	1	Safety Sign	-

Feeder House Side Sheets and Shields (Variable)

Нет текстового описания
