Dial-A-Matic Header Height Control Electrical Harness And Control Linkage (513951 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	N10215	1	Lock Nut	-
1	N10214	1	Self-Locking Screw	-
2	H100122	1	Bolt	-
2	12H302	1	Lock Washer	1/4"
2	14H850	1	NUT	1/4"
3	24H1136	2	Washer	11/32" X 11/16" X 0.065"
4	H89955	1	Link	-
5	17047	1	SPRING	-
6	H89956	1	Plate	-
7	AH78765	1	SWITCH	-
8	H89514	1	STOP	-
9	H88984	1	ARM	-
10	H94623	2	HOOK	-
11	-	1	Part 14	(CUT FROM H97644)
12	AH90798	1	LINK CHAIN	-
13	H89515	1	Washer	-
14	H89870	1	STOP	-
15	AH96317	4	Clip	-
16	R77464	1	Elec. Connector Terminal	(PKG. OF 50)
16	R76873	1	Elec. Connector Terminal	9 HOLES
17	R41465	1	Clamp	-
18	AH89557	1	Clip	-
19	AH108430	1	Wiring Harness	-
20	M66044	1	Tie Band	-
21	H118422	2	Elec. Connector Terminal	9 HOLES
21	R77465	1	Elec. Connector Terminal	(PKG. OF 50)
22	AH111348	1	Wiring Harness	(USE WITH HEADERS ( -550000)
23	24H1287	2	Washer	9/32" X 5/8" X 0.065"
24	11H206	1	Cotter Pin	3/32" X 3/4"
25	H28108	1	Swivel	-
26	14H860	1	Nut	1/4"
27	H122190	1	Eyebolt	-
28	AH128923	1	Wiring Harness	(USE WITH COMBINE (600001-625000) AND 900 SERIES HEADERS (625101- )
29	M66044	2	Tie Band	-
30	AH138966	1	Kit	-

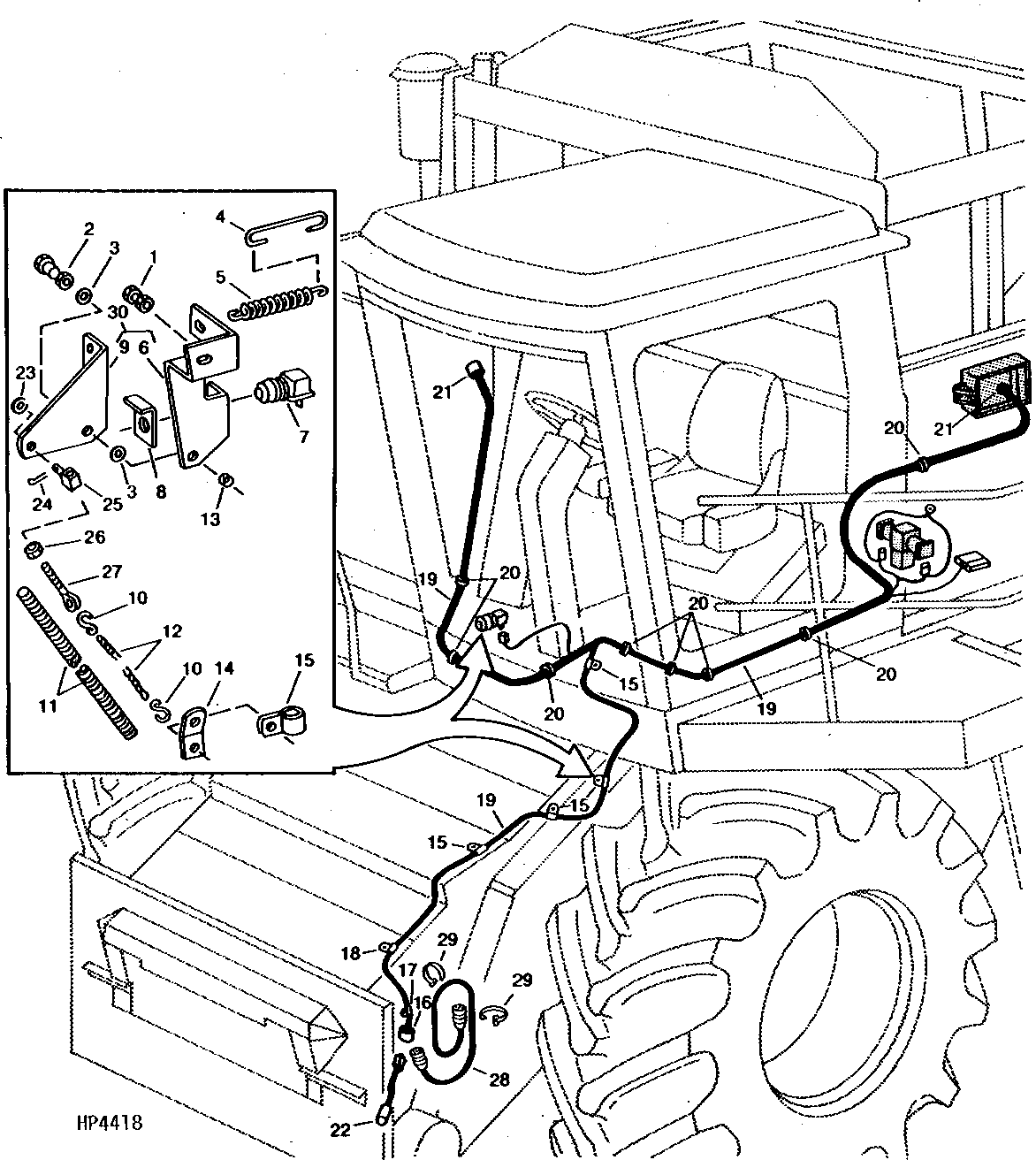

Dial-A-Matic Header Height Control Electrical Harness And Control Linkage (513951 - )
