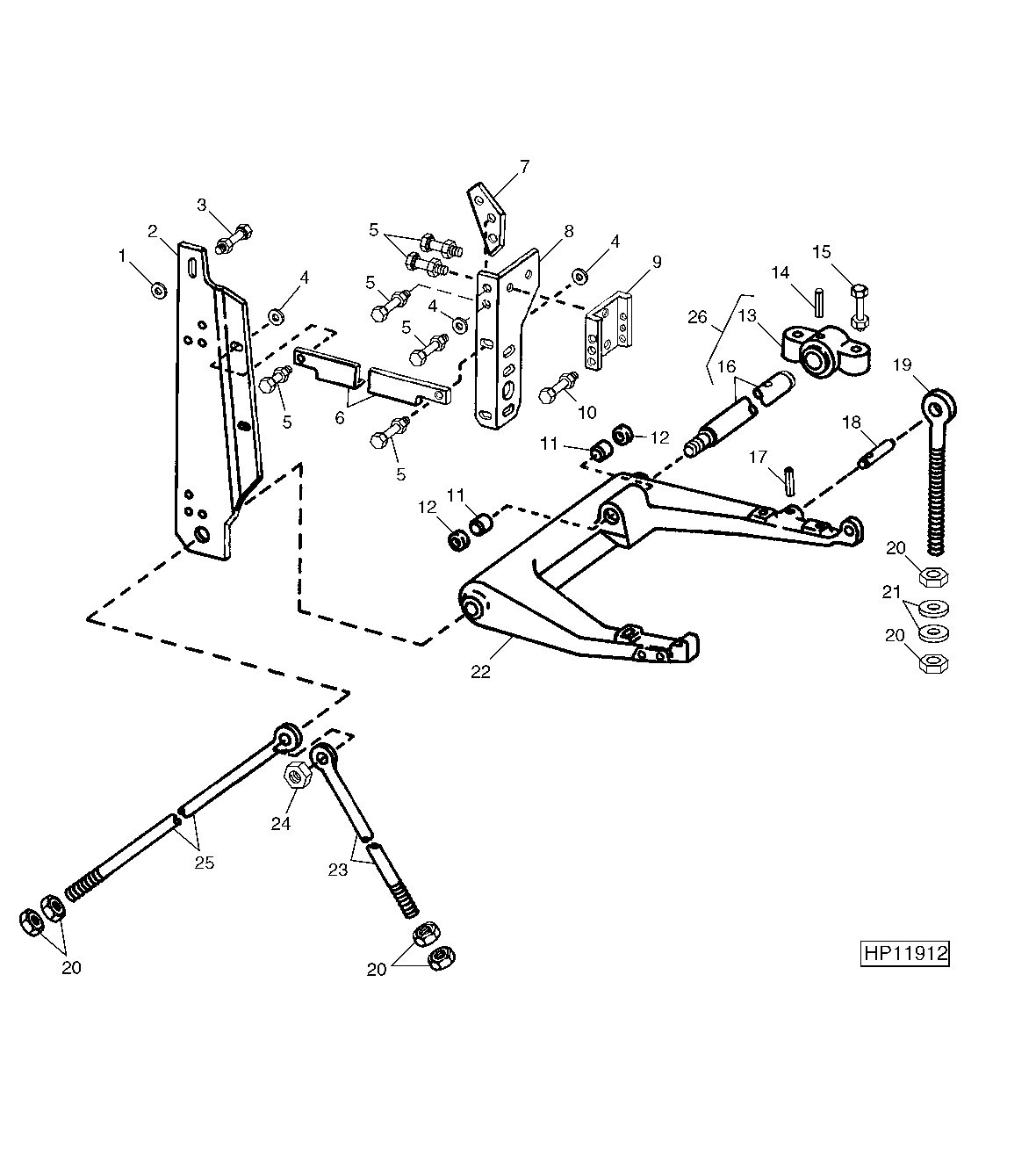

CYLINDER INTERMEDIATE DRIVE SUPPORT BRACES (564101 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	24H1111	1	Washer	17/32" X 1-1/16" X 0.090"
2	AH111439	1	Channel	-
3	19H1792	1	Cap Screw	1/2" X 1"
4	24H1136	3	Washer	11/32" X 11/16" X 0.065"
5	19H1900	6	Cap Screw	5/16" X 3/4"
5	N10213	6	Lock Nut	-
6	H111071	1	Angle	-
7	H110432	1	Plate	(SUB H118655)
7	H118655	1	Plate	-
8	H111072	1	Bracket	-
9	H113210	1	Channel	-
10	19H1969	3	Cap Screw	1/4" X 3", (B GRADE SHEAR BOLT)
10	H120490	3	Bolt	(USE WITH 160 TO 320 RPM AND 285 TO 570 RPM)
10	M40333	3	Lock Nut	-
11	H171061	2	Bushing	(SUB FOR H99147)
12	AA5607R	2	Seal	-
13	H110341	1	Support	(NO LONGER AVAILABLE)
14	W30317	1	Spring Pin	-
15	19H3136	2	Cap Screw	1/2" X 5-3/4"
15	E54809	2	Lock Nut	-
16	H110725	1	Stud	(NO LONGER AVAILABLE)
17	34M7036	1	Spring Pin	5 X 45 mm
18	H113392	1	Pin	-
19	H110435	1	Eyebolt	-
20	14H794	6	Nut	3/4"
21	24H1400	2	Washer	25/32" X 1-5/8" X 1/4"
22	AH108934	1	Support	(MARKED H110493)
23	H112875	1	Eyebolt	-
24	14H805	1	Nut	1"
25	H112876	1	Eyebolt	-
26	AH138775	1	Kit	-

CYLINDER INTERMEDIATE DRIVE SUPPORT BRACES (564101 - )
