Открытый узел

CORNER FRAME AND FAN SHROUD

CORNER FRAME AND FAN SHROUD

CORNER FRAME AND FAN SHROUD

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

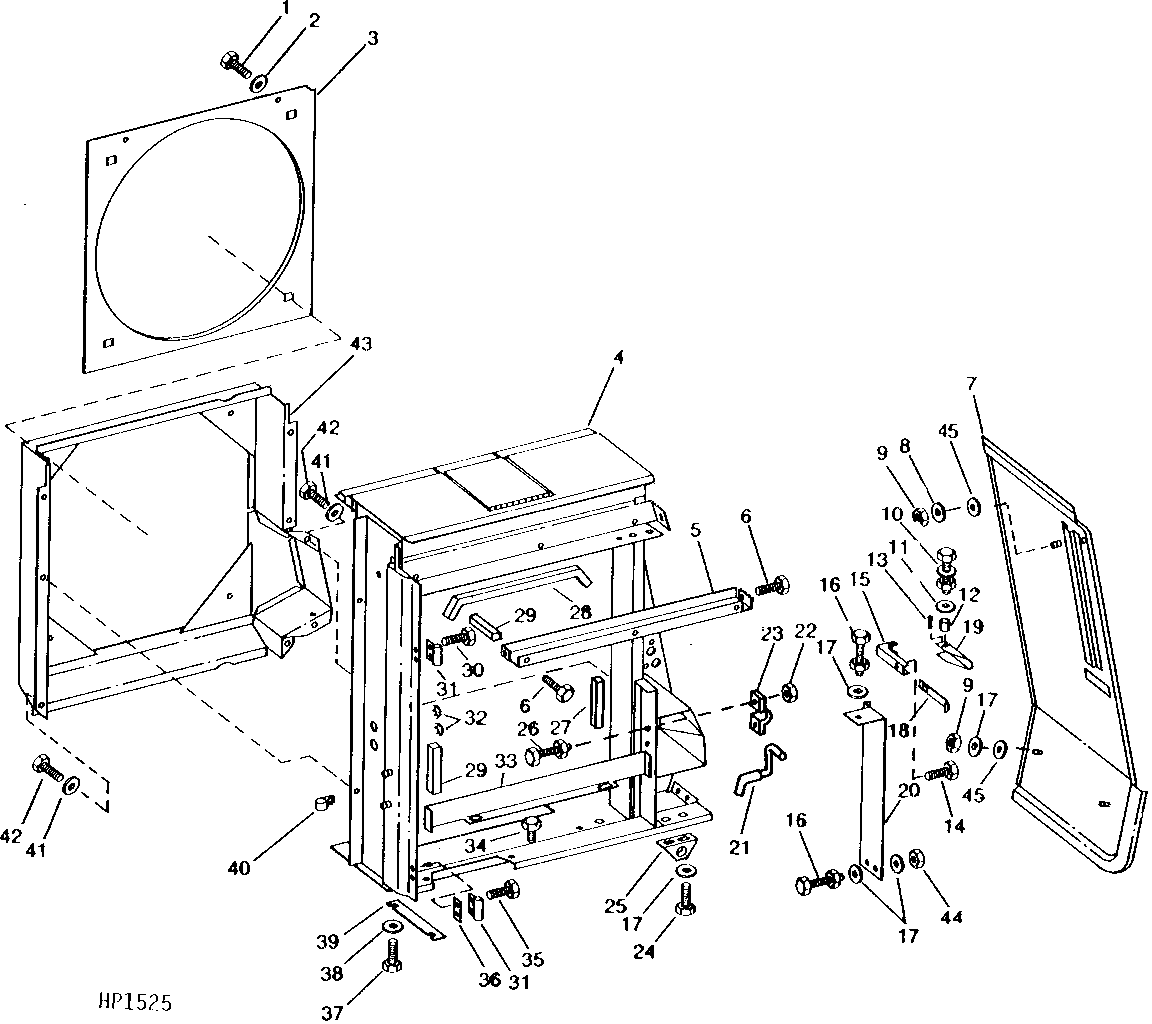

CORNER FRAME AND FAN SHROUD

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H76139	4	Screw	SELF-TAPPING
2	24H1300	4	Washer	25/64" X 2" X 0.220"
3	H98097	1	Shroud	FAN
4	AH91277	1	Frame	CORNER
5	H86477	1	Reinforcement	TOP
6	H65108	11	Screw	SELF-TAPPING
7	AH95348	1	Panel	-
8	24H1822	1	Washer	11/32" X 7/8" X 1/16"
8	24H1136	1	Washer	11/32" X 11/16" X 0.065"
9	N10213	3	Lock Nut	-
9	BP12232	3	LOCK NUT	(SUB T16464)
9	T16464	3	Lock Nut	-
10	14H786	1	Nut	1/4"
10	12H302	1	Lock Washer	1/4"
10	21H1045	1	Screw	1/4" X 2"
11	24H1287	1	Washer	9/32" X 5/8" X 0.065"
12	28H1955	1	Bushing	-
13	34H64	1	Spring Pin	5/32" X 1-1/2"
14	03H1416	1	Bolt	5/16" X 3/4"
15	H89313	1	Bracket	-
16	19H1813	3	CAP SCREW	5/16" X 5/8"
16	N10213	3	Lock Nut	-
17	24H1136	7	Washer	11/32" X 11/16" X 0.065"
18	H89312	1	Angle	-
19	H86493	1	Handle	-
20	H101017	1	Cover	FRONT (WITHOUT AIR CONDITIONER)
21	AH110420	1	Pin Fastener	-
21	AH99676	1	Quick Lock Pin	(SUB AH110420)
22	24H1136	2	Washer	11/32" X 11/16" X 0.065"
23	H100730	1	Clamp	-
24	N71292	2	SELF-LOCKING SCREW	-
25	H99937	1	Bracket	-
26	21H1347	2	Screw	5/16" X 5/8"
26	N10213	2	Lock Nut	-
27	-	1	Part 35	6", (CUT FROM H88842)
28	-	1	Part 36	29-5/8", (CUT FROM H88769)
29	-	2	Part 37	1-1/16" X 1-1/16" X 3", (CUT FROM H88770)
30	N71292	2	SELF-LOCKING SCREW	-
31	H94605	2	Hinge	-
32	H86832	1	Plug	(AUTOMATIC HEADER HEIGHT CONTROL)
33	H86453	1	Reinforcement	-
34	H65108	2	Screw	-
35	N10212	2	Self-Locking Screw	-
36	H86523	1	Strap	-
37	N10214	2	Self-Locking Screw	-
38	24H1305	2	Washer	13/32" X 13/16" X 0.065"
39	H85345	1	Strap	(NO LONGER AVAILABLE)
40	AH83545	1	Clip	(SUB R72659)
40	R72659	1	Clamp	-
41	24H1307	8	Washer	13/32" X 1" X 1/16"
42	N10214	8	Self-Locking Screw	-
43	AH96600	1	Shroud	(SUB AH112234)
43	AH112234	1	Shroud	-
44	N10213	2	Lock Nut	-
45	T12191	3	Washer	-
