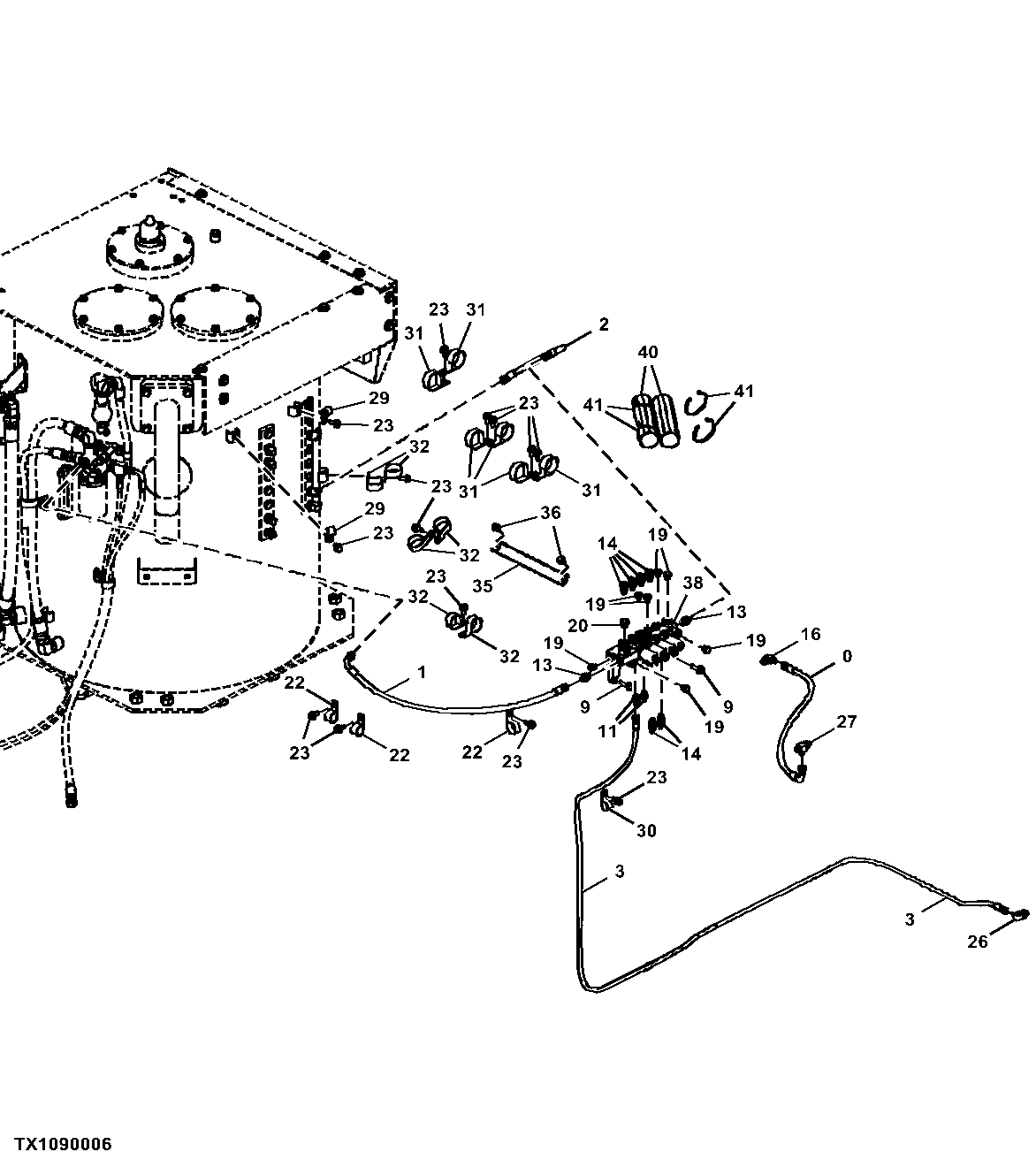

Pilot Lines (Solenoid Valve Manifold)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4715796	1	Hydraulic Hose	-
1	4222023	1	Hose	-
2	4715797	1	Hydraulic Hose	-
3	4715798	1	Hydraulic Hose	-
9	-	2	Part 5	J271040 NLA
9	19M7358	2	Cap Screw	M10 X 40, SUB FOR J901040
9	24M7346	2	Washer	11 X 20 X 2 mm, SUB FOR J222010
11	A852122	2	Adapter Fitting	-
11	957366	1	O-Ring	-
13	A852133	2	Adapter Fitting	-
13	4297380	1	O-Ring	SUB FOR 4622346, 4509180 AND 4674883
14	A852222	6	Union Fitting	-
14	957366	1	O-Ring	-
16	A852323	1	Elbow Fitting	-
16	957366	1	O-Ring	-
19	A885002	7	Plug	-
19	4506418	1	O-Ring	-
20	A885003	2	Pipe Plug	-
20	4297380	1	O-Ring	SUB FOR 4622346, 4509180 AND 4674883
22	XCL-29	3	Hose Clamp	SUB FOR 4190264
23	19M7402	14	Cap Screw	M10 X 25, SUB FOR J901025
23	24M7346	14	Washer	11 X 20 X 2 mm, SUB FOR J222010
23	-	14	Part 21	J271025 NLA
26	A852332	1	Elbow Fitting	-
26	4297380	1	O-Ring	SUB FOR 4622346, 4509180 AND 4674883
27	A852423	1	Tee Fitting	-
27	957366	1	O-Ring	-
29	R73291	2	Clamp	SUB FOR 4190262
30	R72659	1	Clamp	SUB FOR 4190263
31	N198631	6	Clamp	SUB FOR 4190265
32	XCL-29	6	Hose Clamp	SUB FOR 4193848
35	4341877	1	Channel	-
36	-	2	Part 33	J271020 NLA
36	19M7938	2	Cap Screw	M10 X 20, SUB FOR J901020
36	24M7346	2	Washer	11 X 20 X 2 mm, SUB FOR J222010
38	9316551	1	Solenoid Valve	SUB FOR 9314072
40	4108106	2	Isolator	-
41	H77698	4	Tie Band	SUB FOR 4055312

Pilot Lines (Solenoid Valve Manifold)
